JBL Flip 4 Kabel der Knöpfe ersetzen

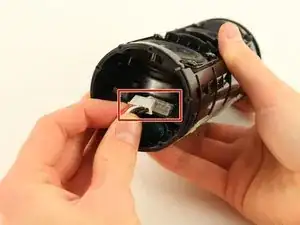

ziehe die Batterie ab (folge dafür dieser Anleitung) _

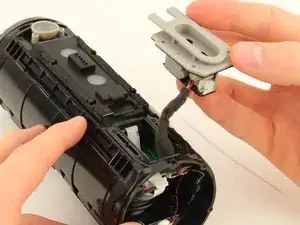

ziehe das USB-Modul ab und entferne es (folge dafür dieser Anleitung) _

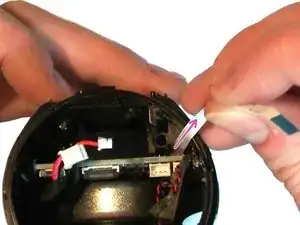

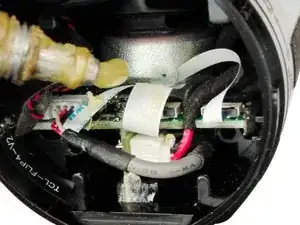

Entferne alle Klebebände innen, die auf den Kabel liegen.

Vorsichtig bei anderen empfindlichen Kabeln.

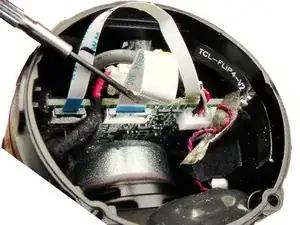

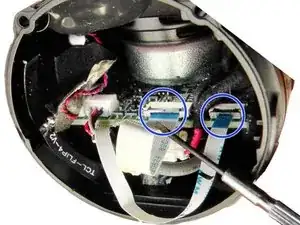

Klappe den Sicherungsbügel am ZIF Verbinder hoch (das graue Teil).

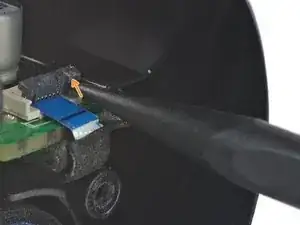

Verwende die Spitze eines Spudgers oder deine Fingernagel, um die kleine, aufklappbare Verriegelungsklappe am den ZIF-Steckverbindern hochzuklappen.

Verwende eine Pinzette, um die Kabel aus dem ZIF-Steckverbinder zu ziehen.

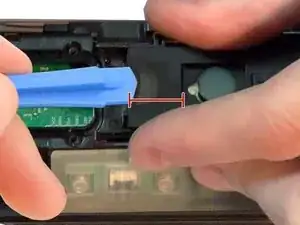

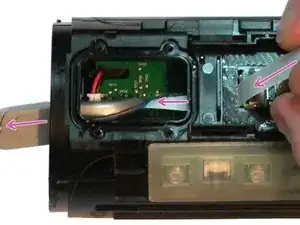

Führe das Öffnungswerkzeug unter die durchsichtige Gummiabdeckung über der Tastensteuerplatine ein.

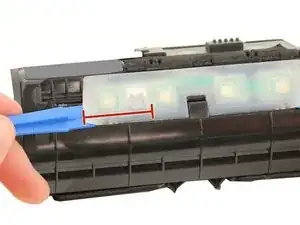

Heble die Abdeckung mit dem Öffnungswerkzeug auf.

Öffne neu ein bisschen (bis zum Kabel)

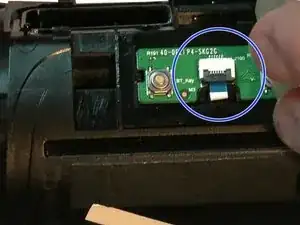

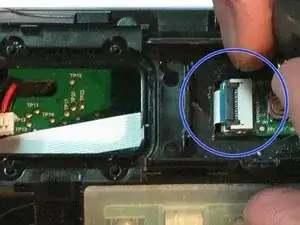

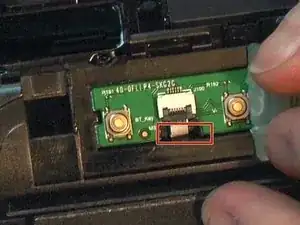

Klappe den Sicherungsbügel am ZIF Verbinder hoch (das graue Teil).

Das 6Pin Kabel hat hier etwas Kleber.

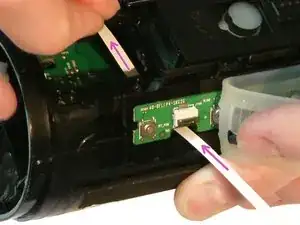

Ziehe die Kabel raus.

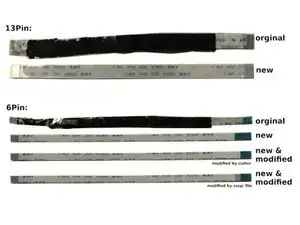

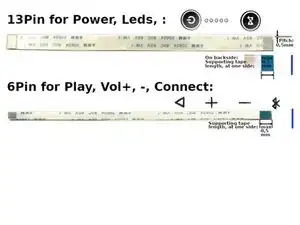

Kauf neue Kabel. Diese beiden Kabel heißen FFC oder FPC Flex Kabel. Sie haben einen Kontakt-Abstand (Pitch genannt) von 0,5 mm. Die original Länge ist 12cm (10 cm oder 15 cm eignen sich auch). Weitere Daten:

Knöpfe Power, Led, : 13 Pin - Type A

Knöpfe Play, + , - , Connect : 6 Pin - Type B (reverse) (=die Anschlüsse sind verdreht)

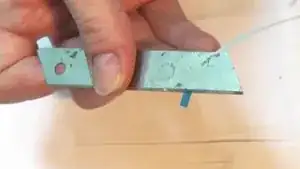

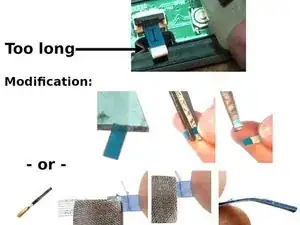

Die starre Anschluss-Fläche (=das blaue Ende) der Kabel sollte auf einer Seite maximal 0,5 mm lang sein. Beim 6Pin Kabel ist der Teil evtl. zu lang: Mit Fingerspitzen-Gefühl und Ruhe kann man dies auch selber anpassen. Das geht mit Cutter-Messer & Schere (siehe video unten) oder mit einer kleinen Feile.

lese oben.

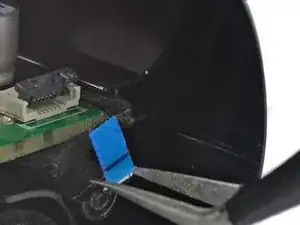

Verwenden eine Spitz-Zange zum einziehen der neuen Kabel.

Test es zunächst: Batterie verbinden. Alle Knöpfe testen. Batterie wieder trennen.

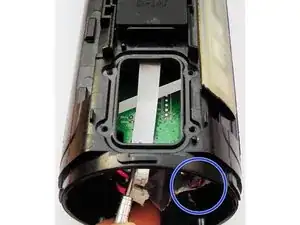

Abschluss: Rolle die Kabel etwas zusammen und klemme es vorsichtig wieder unter den Lautsprecher. Befestige das Kabel zunächst mit Klebeband und dann mit (flexiblen) Kleber. (Lass es einen Tag aufrecht trocken, bis die Lösungsmittel vom Kleber verflogen sind.)
