Einleitung

Verwende diese Anleitung, um einen abgenutzten oder defekten Akku in deinem JBL Flip 5 zu ersetzen.

Das Modell, das du in dieser Anleitung siehst, ist die TT-Version. Es gibt verschiedene Modelle des JBL Flip 5, die sich im Aufbau und den internen Anschlüssen unterscheiden.

Diese Anleitung kann als Referenz verwendet werden, wenn du andere Versionen reparierst, aber einige Demontageschritte können variieren.

Überprüfe die ersten zwei Ziffern der Seriennummer, um das Modell deines Geräts zu finden. Die Seriennummer findest du entweder auf der Verpackung oder in der Aussparung des Lautsprechers

Zu deiner Sicherheit entlade den Akku, bevor du dein Gerät auseinanderbaust. Dadurch wird das Risiko eines Brandes reduziert, falls der Akku während der Reparatur versehentlich beschädigt wird. Wenn dein Akku aufgebläht ist, musst du

entsprechende Vorkehrungen treffen.

  1. 1sOxJKURYGheHfkJ
    1sOxJKURYGheHfkJ
    IqDk3wkjMWMgFB4d
    sm1Hq1EeqCnIWmqo
    • Bevor du mit der Reparatur beginnst, musst du das Gerät ausschalten und alle Kabel abziehen.

    • Die Gewebeabdeckung des JBL Flip 5 ist mit Kunststoffrasten befestigt.

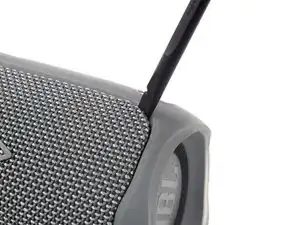

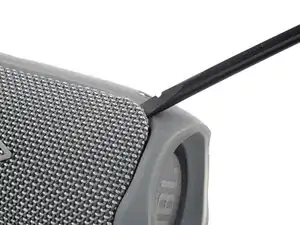

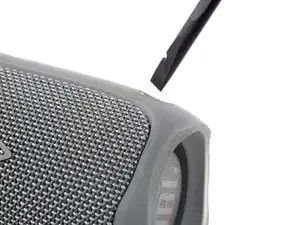

    • Setze einen Spudger mit dem flachen Ende unter eine Ecke der Gewebeabdeckung.

    • Heble hoch, um die Kunststoffrasten, mit denen die Gewebeabdeckung befestigt ist, zu lösen.

  2. TgkZPyuDekfda2lU
    TgkZPyuDekfda2lU
    fdpXUBGSIYTpOEbe
    LP3LGIkehewReAeS

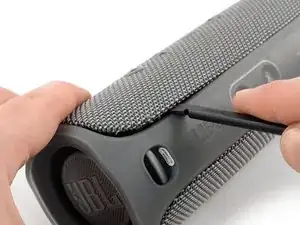

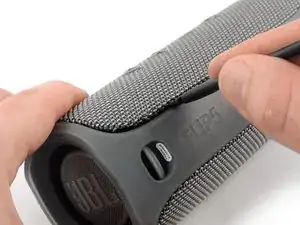

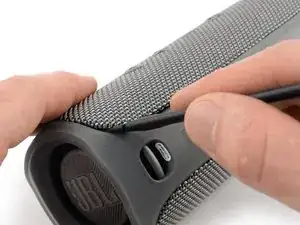

    • Schiebe den Spudger an der Kante der Gewebeabdeckung entlang und heble gleichzeitig hoch, um die Kunstoffrasten zu lösen.

  3. uQC4jQLnVJqmMP6J
    uQC4jQLnVJqmMP6J
    CsGWFsMnATvy5LIs
    Fqu2NSnQ1l25IC5l

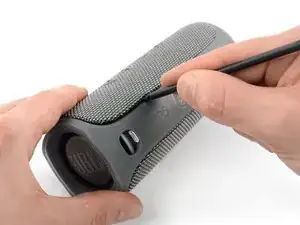

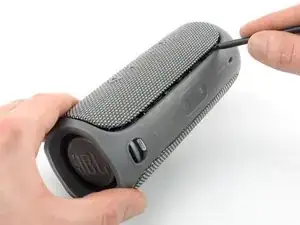

    • Löse die restlichen Kunststoffrasten und trenne die Abdeckung ganz ab.

  4. Ku6J4AHGeZfwOfNJ
    Ku6J4AHGeZfwOfNJ
    RtLPIiqCJ3hgaHoo
    eZg5ZcaxOJVJOKZl

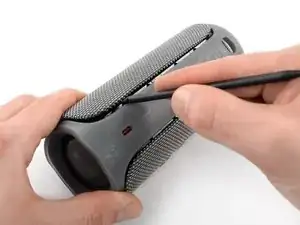

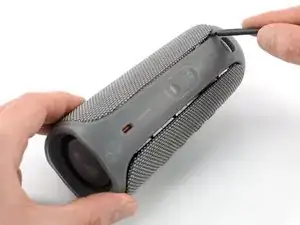

    • Löse weitere Rasten und trenne die Gewebeabdeckung an der gegenüber liegenden Seite ab.

  5. If3viVoCSqhnffFa
    If3viVoCSqhnffFa
    ynnaTpLWivUPVbwu
    wXWKNYiDOtpmRVgL

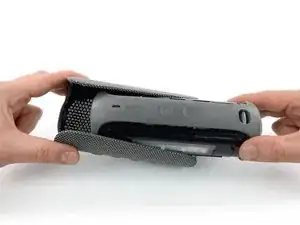

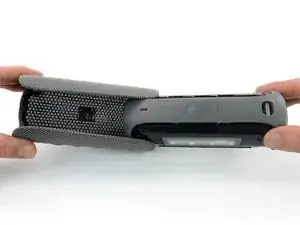

    • Drücke die Kanten der Gewebeabdeckung mit einer Hand auseinander und ziehe mit der anderen Hand die Lautsprechereinheit davon ab.

    • Entferne die Gewebeabdeckung.

    • Beim Zusammenbau ist jetzt eine gute Gelegenheit, um das Gerät einzuschalten und deine Reparatur zu testen, bevor du die Gewebeabdeckung wieder befestigst.

  6. GbmwJtGEYQFbyqor
    GbmwJtGEYQFbyqor
    Z3xDnlWxAdMbV1DW

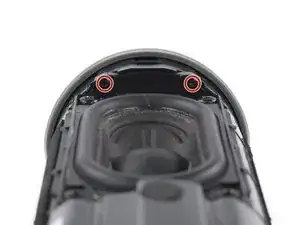

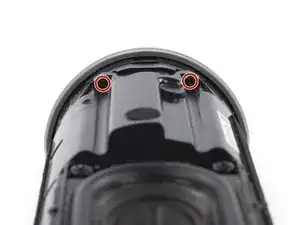

    • Entferne die vier 17 mm langen Kreuzschlitzschrauben, mit denen die Halterungen des Passivstrahlers befestigt sind.

  7. khrWuxxBnru2CaSO
    khrWuxxBnru2CaSO
    Or1ECZUEvOUTllJd
    OOhMAHxlRcatLZdU

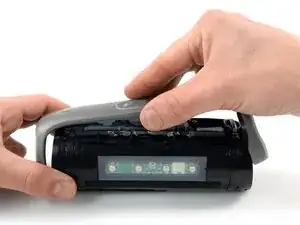

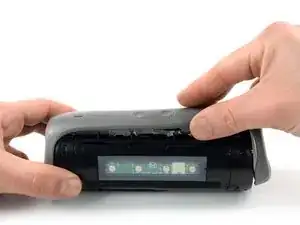

    • Die Halterung des Passivstrahlers ist in der Mitte leicht festgeklebt. Wenn sie sich nicht leicht entfernen lässt, dann lege einen erwärmten iOpener eine Minute lang auf die Halterung, um den Kleber aufzuweichen.

    • Löse die Halterung des Passivstrahlers von der Lautsprechereinheit ab und entferne sie.

  8. dS3f4x1DjfCPKKIR
    dS3f4x1DjfCPKKIR
    Jfs6ahOZKDVJ4sUY
    P3VmlZRCkKD3Bs2W

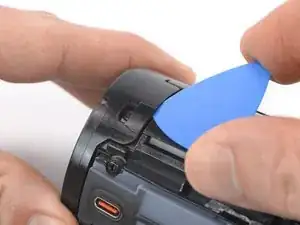

    • Die Passivstrahler sind mit Kunststoffrasten befestigt.

    • Setze ein Plektrum in den Ausschnitt nahe an der Einfassung des linken Passivstrahlers ein.

    • Drücke das Plektrum unter die Einfassung des Passivstrahlers.

    • Heble nach oben, um die Raste zu lösen, die den Passivstrahler festhält.

  9. UVCiISMGEhMMdSO6
    UVCiISMGEhMMdSO6
    sHb1LmOiWeIRqIZ5
    PVIq2iDsQouhIro6

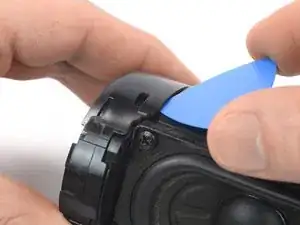

    • Wiederhole das Verfahren, um weitere drei Rasten am linken Passivstrahler zu lösen.

  10. xiS6fddcI4FSOsII
    xiS6fddcI4FSOsII
    uUhTWiLU1BLTGJg1

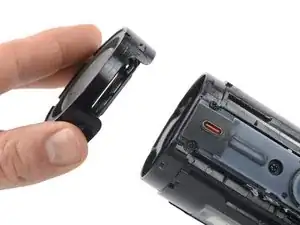

    • Entferne den linken Passivstrahler.

  11. fu6c2sFBD2oXBfMP
    fu6c2sFBD2oXBfMP
    2BwUpwNRRMV1RrLH
    pFUMLpriGjJJEuLh

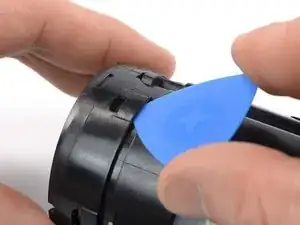

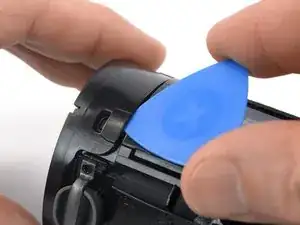

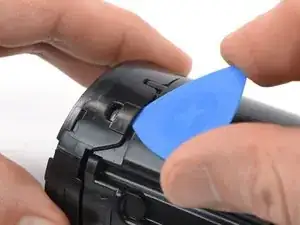

    • Löse in gleicher Weise die vier Kunststoffrasten, mit denen der rechte Passivstrahler befestigt ist.

  12. HJofypaNxy4CG1FE
    HJofypaNxy4CG1FE
    cfDsVRqKeBwPBofW

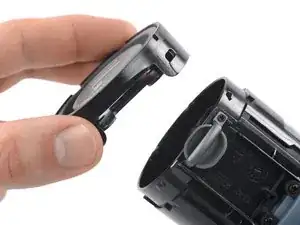

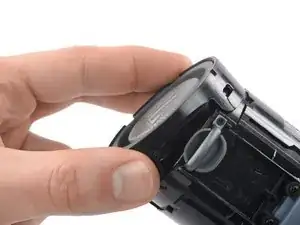

    • Entferne den rechten Passivstrahler.

  13. YvpKPbRVVVJ1lr5Y
    • Entferne die vier 9,6 mm langen Kreuzschlitzschrauben, mit denen der Tieftöner befestigt ist.

  14. loVgVMqE4TYgYMaY
    loVgVMqE4TYgYMaY
    5MKLKJEUoJAQ3YrW
    QkTccfNKqrCAdUEY

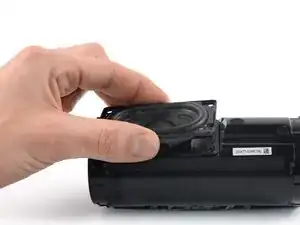

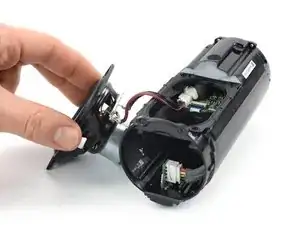

    • Entferne den Tieftöner noch nicht ganz, er ist immer noch an der Hauptplatine angeschlossen.

    • Die Kabel zum Tieftöner sind lang genug, um den Tieftöner außerhalb der Lautsprechereinheit abzulegen, achte aber darauf, dass die Kabel nicht zu stark angespannt oder geknickt werden, wenn du den Tieftöner aus seiner Vertiefung herausholst.

    • Hole den Tieftöner aus seiner Vertiefung heraus und lege ihn neben der Lautsprechereinheit ab.

  15. fuUfWYYyARCAHNLw
    fuUfWYYyARCAHNLw
    hPWsWmFEAbXQBaR2
  16. 621DMKtFJOZdQRWN

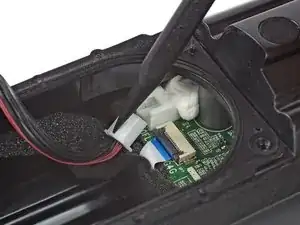

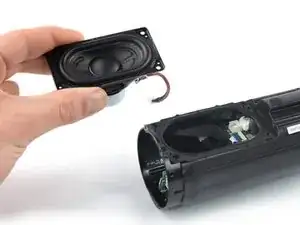

    • Entferne den Tieftöner.

  17. 3xHjNd2RRQvHeQ2A
    3xHjNd2RRQvHeQ2A
    yu11b51Rcr3L6bhD

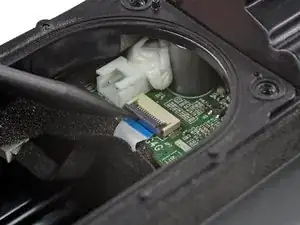

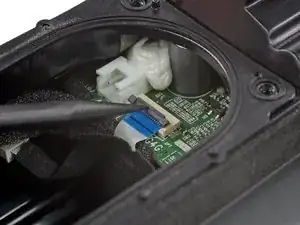

    • Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Kabels zur Einschalttaste mit der Spudgerspitze oder deinen Fingern hoch.

  18. PLTlVdYBln2CVijV
    PLTlVdYBln2CVijV
    A6CXPtl5KXSxl53Y

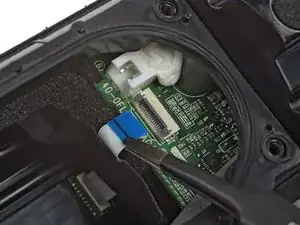

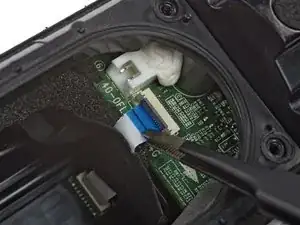

    • Ziehe den Stecker am Kabel zur Einschalttaste mit einer stumpfen Pinzette gerade aus dem ZIF-Anschluss heraus.

  19. pUW6n3rWi3MJsGqC
    pUW6n3rWi3MJsGqC
    fvGUGMZQMchNARZH

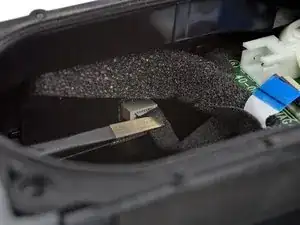

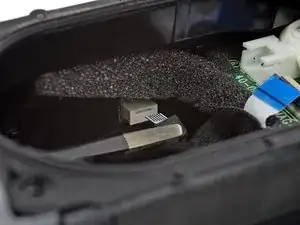

    • Ziehe das Kabel zu den Lautstärketasten mit einer stumpfen Pinzette gerade aus seinem Anschluss heraus und trenne es ab.

  20. 6TV5BiAshhsZoORc
    6TV5BiAshhsZoORc
    5D2gKElWM6dYWToX

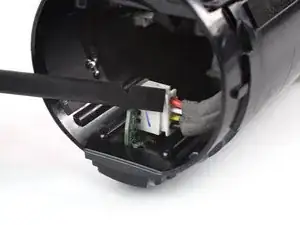

    • Schiebe den Stecker am Kabel zum Ladeanschluss mit einem Spudger gerade aus seinem Anschluss heraus und trenne ihn ab.

  21. mvQXbYxW4ifs5JOa
    mvQXbYxW4ifs5JOa
    iOtPcP4mlWhgj1Lf

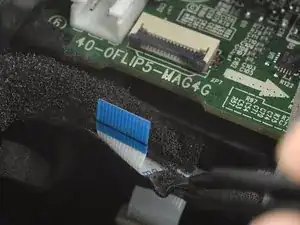

    • Das Kabel zur Einschalttaste ist leicht mit Klebeband an der Hauptplatine festgeklebt.

    • Löse das Gewebeband, mit dem das Kabel zur Einschalttaste an der Kante der Hauptplatine befestigt ist, mit einer stumpfen Pinzette ab.

  22. B3aVcA4DcdXJswhb
    B3aVcA4DcdXJswhb
    6Dp4BFLTN6gXMsYt

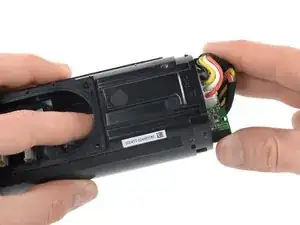

    • Das Antennenkabel ist immer noch an der Hauptplatine angeschlossen, das Kabel zur Einschalttaste ist noch am Lautsprechergehäuse festgeklebt. Achte beim folgenden Schritt darauf, dass sie nicht zu stark angespannt werden oder reißen.

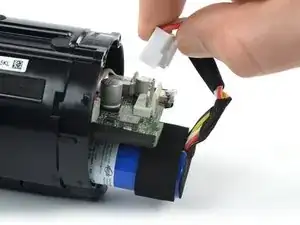

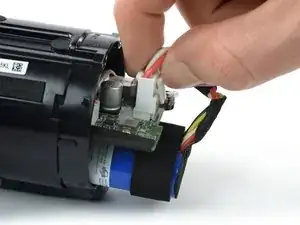

    • Drücke die Hauptplatine soweit aus der Lautsprechereinheit heraus, bis du an den Akkustecker herankommen kannst.

  23. FQDs6ieigdANVXTS
    FQDs6ieigdANVXTS
    ckKcU1KKSLL6Edar
    4ehkD2ZcDuTJRyhy
  24. H15VCIJiBnNAFe2B
    H15VCIJiBnNAFe2B
    Hxik4UhCZ6yGdZL2
    VdZNGtp3VfLCfPTZ

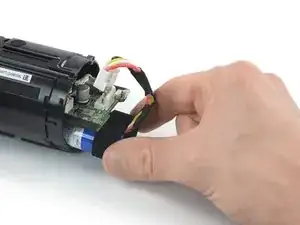

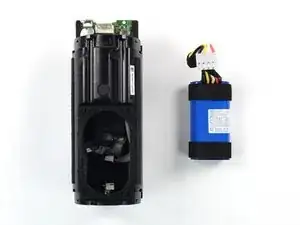

    • Ziehe den Akku aus der Lautsprechereinheit heraus und entferne ihn.

    Where can i get it's power IC please my own is damaged

    Idrees Lawal -

Abschluss

Wenn möglich, schalte dein Gerät ein und teste deine Reparatur, bevor du es wieder zusammenbaust. Für eine optimale Leistung, kalibriere deinen neu eingebauten Akku nach Abschluss dieser Anleitung.

Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.
