Einleitung
Verwende diese Anleitung, um einen Abgenutzten oder defekten Akku auszutauschen.
Das Modell, dass man in der Beschreibung sehen kann, ist die TT Version. Es gibt verschiedene Modelle der JBL Flip 6, die sich im Aufbau und deren internen Anschlüssen unterscheiden.
Diese Anleitung kann als Referenz bei der Reparatur anderer Versionen verwendet werden, aber einige Demontageschritte können variieren.

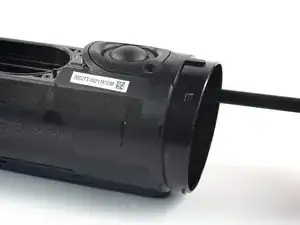

Überprüfe die ersten beiden Ziffern der Seriennummer, um das Modell des Gerätes zu finden.

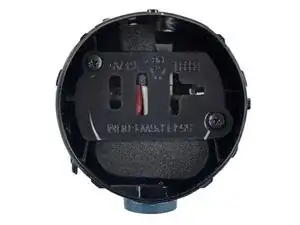

Mann kann die Seriennummer auf der Verpackung oder der Leash Bar des Lautsprechers vorfinden.
Entlade zu deiner eigenen Sicherheit den Akku, bevor du dein Gerät auseinandernimmst. Dies reduziert das Risiko eines Brandes, der durch eine unabsichtliche Beschädigung bei der Reparatur entstehen kann. Falls der Akku aufgebläht ist, triff geeignete Maßnahmen.
Werkzeuge
-
-

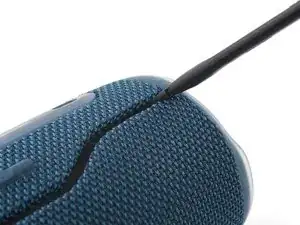

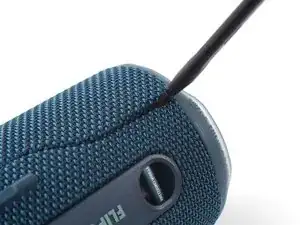

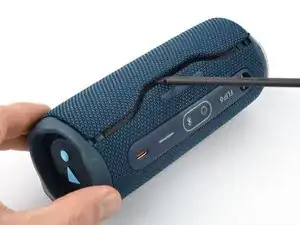

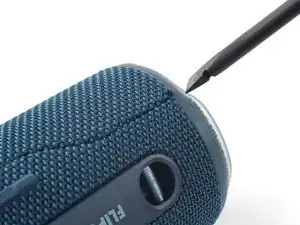

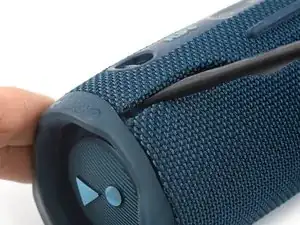

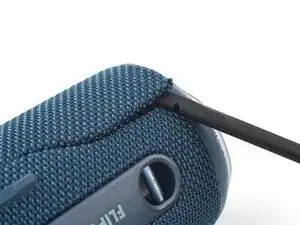

Setze das flache Ende eines Spudgers in die Naht zwischen den beiden Hälften der Stoffabdeckung ein.
-

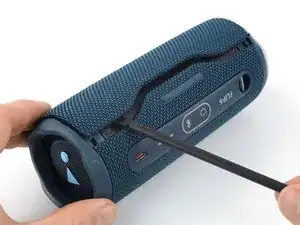

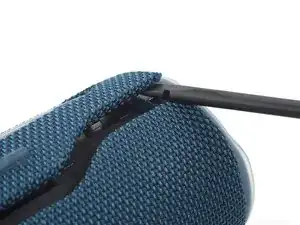

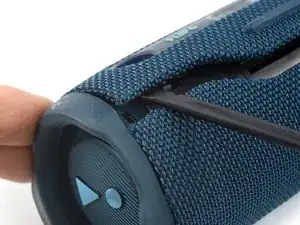

Schiebe den Spudger unter die Kante der Stoffabdeckung, in der nicht die Steuerungstasten eingesetzt sind, und heble nach oben, um die Plastikclips zu lösen.
-
-
-
Wiederhole den vorherigen Schritt und verwende deinen Spudger, um dich bei der gesamten Naht entlang zu arbeiten, und die verbleibenden Kunststoffclips zu lösen.
-
-
-

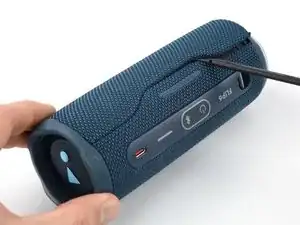

Setze das flache Ende eines Spudgers unter die gegenüberliegende Kante der Stoffabdeckung ein - die Seite mit dem Bedienfeld.
-
Drücke sie nach oben, um den Kunststoff Clip zu lösen.
-
-
-
Wiederhole den vorherigen Schritt, um den letzten Plastikclip am anderen Ende des Stoffbezuges zu entfernen.
-
-
-

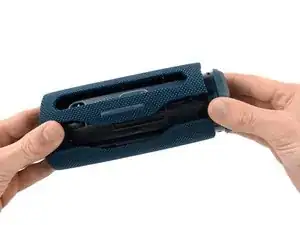

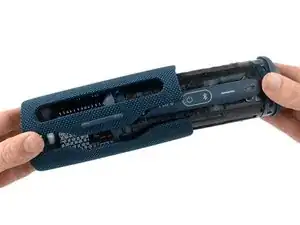

Verwende eine Hand, um die Kanten der Stoffabdeckung auseinander zu spreizen, und deine andere Hand, um die Lautsprecherbaugruppe von der Abdeckung wegzuziehen.
-

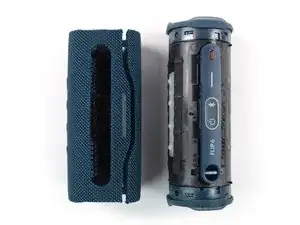

Entferne den Stoffbezug
-
-
-

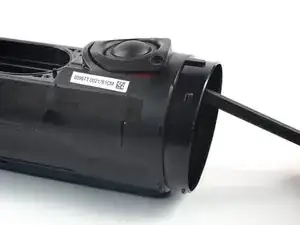

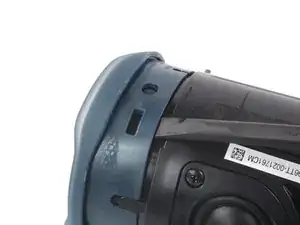

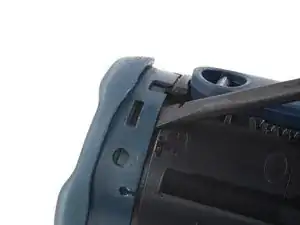

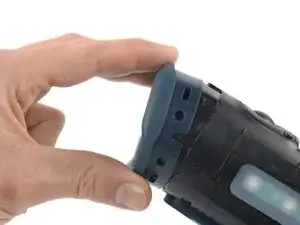

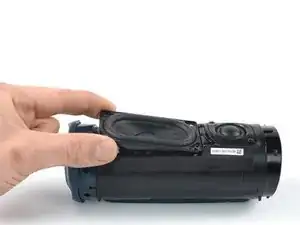

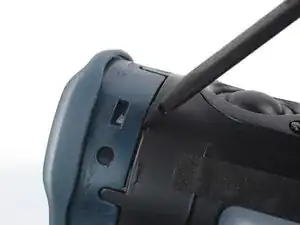

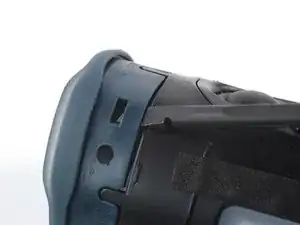

Setze das flache Ende eines Spudgers unter das Gehäuse des Passivstrahlers in der Nähe eines der Kunststoffclips ein.
-

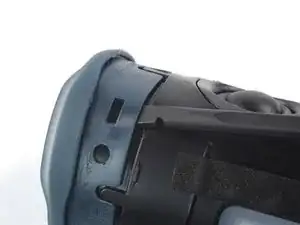

Drücke den Spudger nach oben, um den ersten Kunststoffclip zu lösen, der das Gehäuse des Passivstrahlers an Ort und Stelle hält.
-
-
-
Wiederhole den vorherigen Schritt, um alle Kunststoffclips zu entfernen, mit denen das Gehäuse befestigt ist.
-
-
-

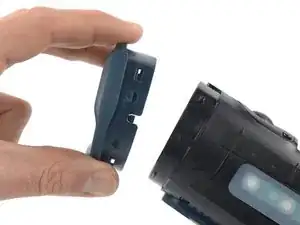

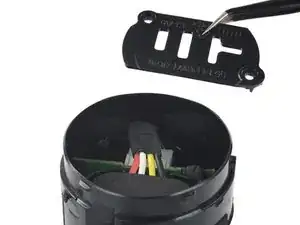

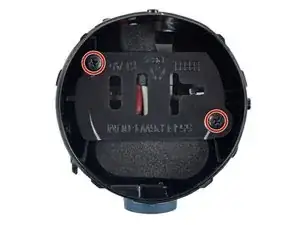

Verwende einen Kreuzschlitzschraubendreher, um die beiden 9,5 mm langen Schrauben zu entfernen, die die Sicherheitshalterung sichern.
-
-
-

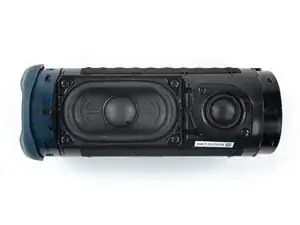

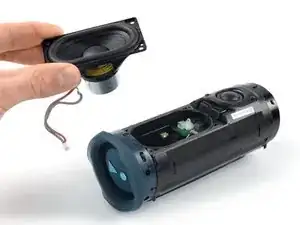

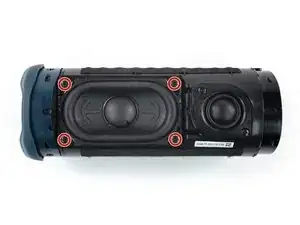

Verwende einen Kreuzschlitzschraubendreher, um die vier 9,5 mm langen Schrauben zu entfernen, mit denen der Tieftöner befestigt ist.
-
-
-

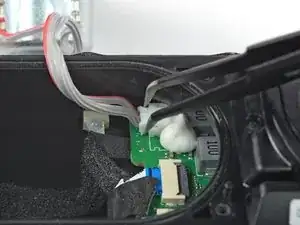

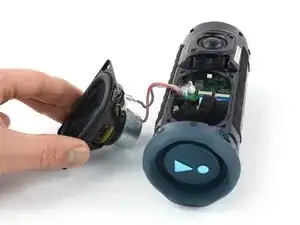

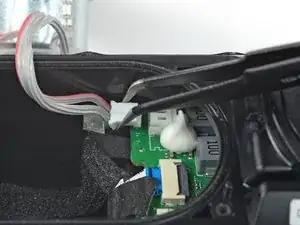

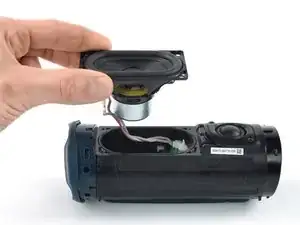

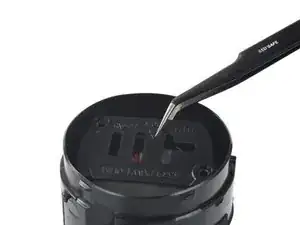

Fasse den Stecker des Tieftöners an den Seiten mit einer Pinzette an.
-
Wackle den Stecker vorsichtig nach links und rechts und ziehe ihn gleichzeitig aus dem Anschluss heraus, um die Clips zu lösen, die ihn sichern.
-
-
-

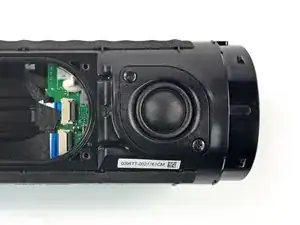

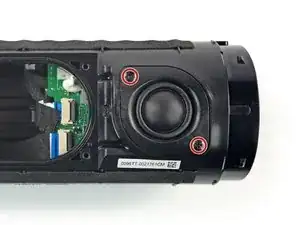

Verwende einen Kreuzschlitzschraubendreher, um die beiden 9,5 mm langen Schrauben zu entfernen, die den Hochtöner sichern
-
-
-
Ein Stecker neben dem Tieftöneranschluss, der genau so getrennt werden kann wie der Stecker des Tieftöners.
-
Ein Flachstecker mit Kontaktfedern, der durch einfaches Aufheben des Hochtöners getrennt werden kann.
-

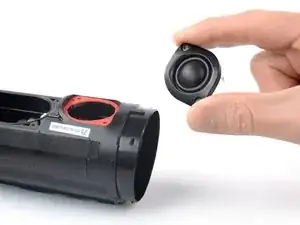

Um den Hochtöner hochzuhebeln, setze die Spitze eines Spudgers zwischen den Akkustecker und den Steckerschaft des Hochtöners ein und drücke den Hochtöner vorsichtig nach oben, um die Stiele aus ihren Kontaktfedern zu drücken.
-
-
-

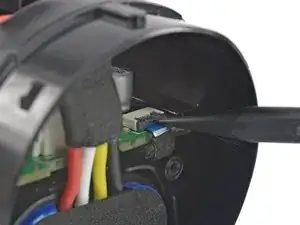

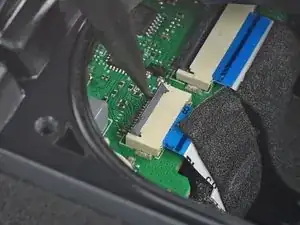

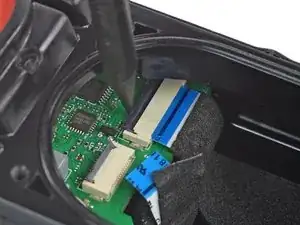

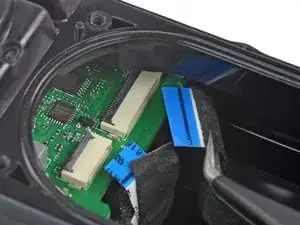

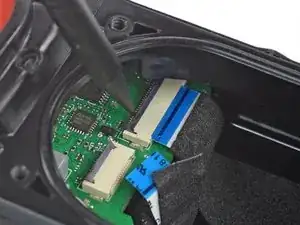

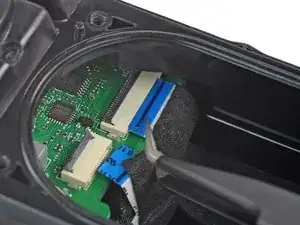

Verwende die Spitze eines Spudgers oder deines Fingernagels, um die kleine, aufklappbare Verriegelungsklappe am ZIF-Steckverbinder des Netzschalterkabels hochzuklappen.
-
-
-

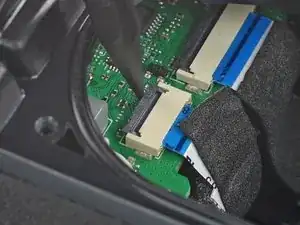

Verwende die Spitze eines Spudgers oder deines Fingernagels, um die kleine, aufklappbare Verriegelungsklappe am ZIF-Steckverbinder des Ladekabels hochzuklappen.
-
-
-

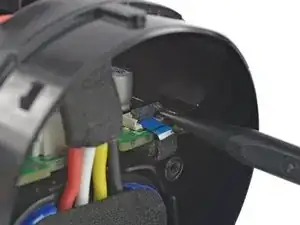

Verwende die Spitze eines Spudgers oder deines Fingernagels, um die kleine, aufklappbare Verriegelungsklappe am ZIF-Steckverbinder des Lautstärketastenkabels hochzuklappen.
-
-
-

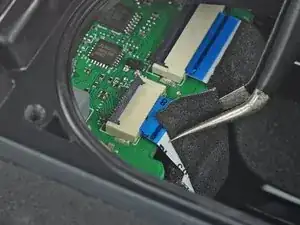

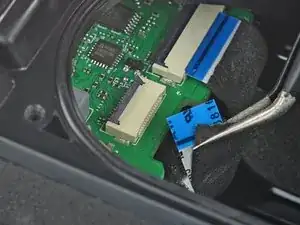

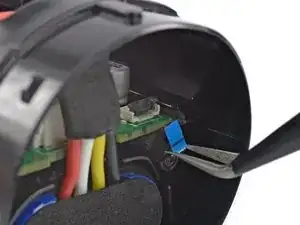

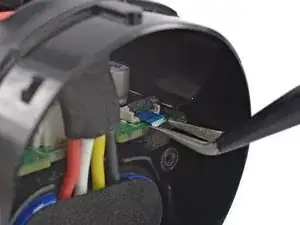

Verwende eine Pinzette, um das Lautstärketastenkabel aus dem ZIF-Steckverbinder zu ziehen.
-
-
-

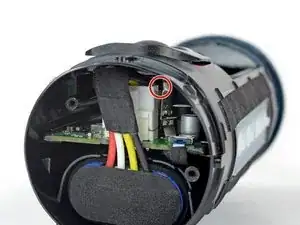

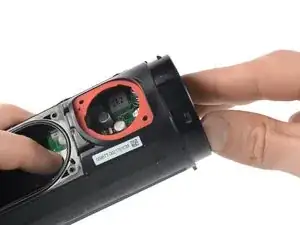

Stecke einen Finger in den Tieftöner-Ausschnitt und drücke gegen den linken Rand des Motherboards.
-

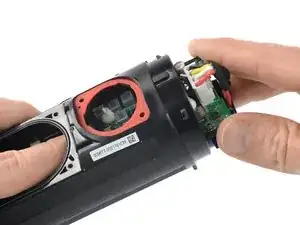

Drücke das Motherboard aus der Lautsprecherbaugruppe, bis du freien Zugriff auf den Akkuanschluss erhältst. Du musst es nicht ganz hinausschieben.
-
-
-

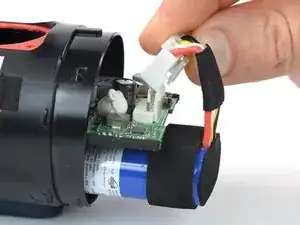

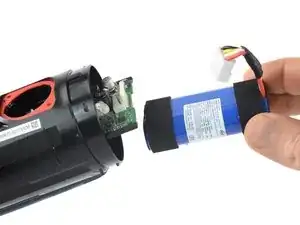

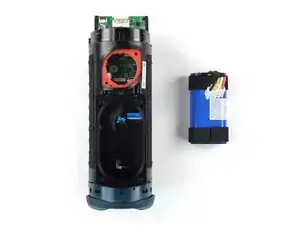

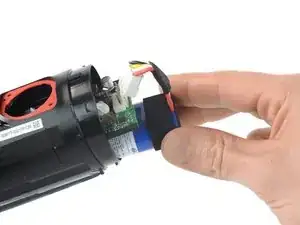

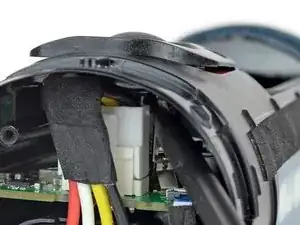

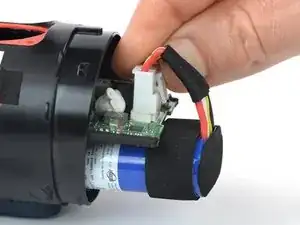

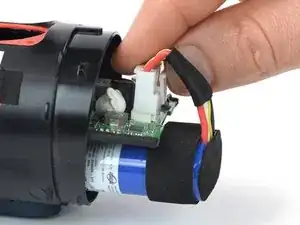

Drücke die Lasche gegen den Stecker und ziehe den Stecker gerade nach oben aus dem Anschluss heraus, um den Akku zu trennen.
-
Falls möglich, schalte dein Gerät ein und überprüfe, ob die Reparatur geklappt hat, bevor du es wieder zusammenbaust. Für die optimale Leistung wird empfohlen, den neu eingebauten Akku nach Abschluss der Reparatur zu kalibrieren.
Um dein Gerät nach der Reparatur wieder zusammenzubauen, folge diesen Anweisungen in umgekehrter Reihenfolge.
Bringe den Elektroschrott zu einem zertifizierten Recyler.
