JBL Pulse 2 Lautsprecher tauschen

Geschrieben von: Emilee Hicks

Kommentare: 6

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

25 Minuten

Einleitung

Wenn dein JBL Pulse 2 nicht mehr gut klingt, musst du vielleicht die Lautsprecher austauschen.

Werkzeuge

Schritt 1

Entferne die Gummiringe an beiden Enden des Gerätes.
Wenn sie sich nicht leicht ablösen lassen, dann versuche es mit einem geeigneten Werkzeug.

Schritt 2

Entferne die vier 4,8 mm Kreuzschlitzschrauben #1 an beiden Enden des Gerätes.
Hebe die beiden Endstücke ab.

Schritt 3

Entferne die vier 9,5 mm Kreuzschlitzschrauben #1 an beiden Enden des Gerätes.

Schritt 4

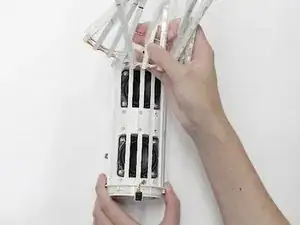

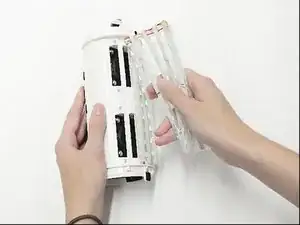

Löse ein Ende ab und ziehe es am Gerät entlang bis auf die andere Seite hinüber.

Schritt 5

Entferne die vier 7,9 mm Kreuzschlitzschrauben #1 am Mittelstück des Gerätes zwischen der Kamera und dem AUX-Anschluss.
Hebe die Verkleidung und die Platine hoch. Entferne sie aber noch nicht, sie sind noch mit Flachbandkabeln verbunden.

Schritt 6

Entferne die Abdeckung an dem Ende, wohin die Flachbandkabel führen. Sie sollte sich leicht ablösen lassen.

Schritt 7

Löse die Sicherungen, mit denen die Flachbandkabel befestigt sind und trenne die Kabel von der Hauptplatine ab.
Um an die Kabel heranzukommen, musst du mit einem Spudger den schwarzen Kleber entfernen, mit dem sie befestigt sind.

Schritt 8

Ziehe die Flachbandkabel behutsam von außen heraus.
Wenn sie nicht leicht herauskommen, dann kontrolliere, ob sie noch festgeklebt sind.

Schritt 9

Entferne die vier 7,9 mm Kreuzschlitzschrauben #1 am Rand des Mittelstücks.
Schiebe das äußere Gehäuseteil vom AUX-Anschluss und micro-USB-Anschluss weg.

Schritt 10

Entferne die andere Endabdeckung, um an die Kabel darunter heranzukommen.

Schritt 11

Trenne den Akku mit einer product|IF145-020-5|gewinkelten Pinzette] von der Hauptplatine ab. Das ist etwas knifflig und du brauchst viel Geduld.

Schritt 12

Entferne vier 7,9 mm Kreuzschlitzschrauben #1 vom schwarzen Mittelstück des Gerätes.

Schritt 13

An jeder Seite des schwarzen Mittelstücks befinden sich drei Laschen. Hebe sie mit einem Spudger an.

Schritt 14

Hebe das schwarze Mittelstück mit einem Spudger hoch. Der Akku wird sichtbar.

Schritt 15

Weiche den Kleber mit einem Heißluftgebläse auf und hebe den Akku heraus.

So annoying… got to that last step which would have needed some more pictures and guiding to remove the wire… space is too small to remove the wire head part. Looks like everything (USB plug and all) should be removed.

isabelle laroche - 18/01/20

I agree and I'm at that point at this very moment. As a service technician, one trick I have learned is that each of those individual sockets in the plug can be removed. On one side of the plug you will be able to see each individual socket and that each one is held in by a little extruded tab that catches against the plastic connector. If you get a small screwdriver and push on that tab you'll be able to pull that little socket out from the connector. A few words of CAUTION: Do NOT let the exposed connectors touch one other! Also, do NOT let your screwdriver short them out when pushing on the tabs. Work on one at a time, tape them, keep them separated and label them! After they are all removed they can easily be pushed back into the connector again.

Charles Kulbacki - 31/01/21

I don’t think it’s necessary to remove the battery as long as you unplug it. I don’t see any benefits from this but maybe I’m wrong so someone can clarify? Does removing of the battery give you better access to the aux/usb sockets?

ndjenny -

Just because this procedure is for replacing the battery, it is important to remove the old battery.

Cam McNicol -

There was a mountain of hot glue on mine on the battey wires. Since i was replacing the battery anyway, i cut the wires off and made a new hole through the plastic

Oliver Brasø -

I like your style!

Randyll Twardosky -

Schritt 16

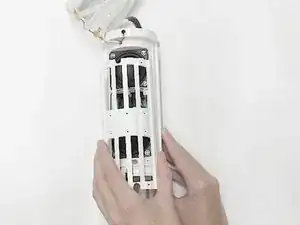

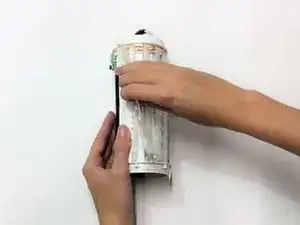

Entferne die LED-Streifen außen am weißen Kunststoffgehäuse.

Schritt 17

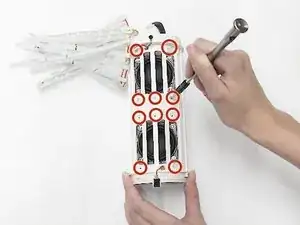

Entferne die zehn 9,5 mm Kreuzschlitzschrauben #1, mit denen das Gitter befestigt ist.

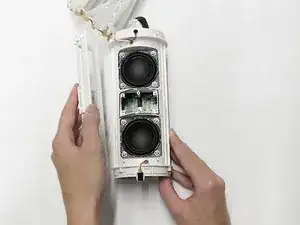

Hebe das Gitter ab.

Schritt 18

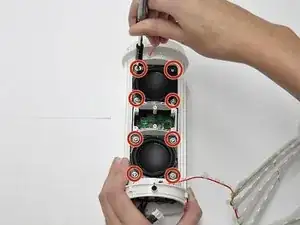

Die Lautsprecher sind mit acht 6,4 mm langen Kreuzschlitzschrauben #1 befestigt. Drehe sie heraus.

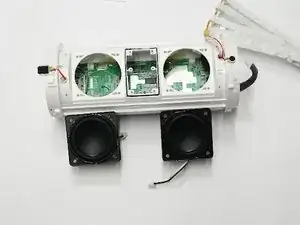

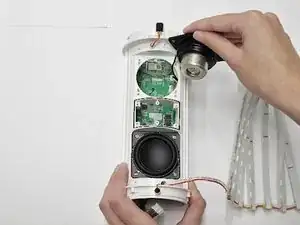

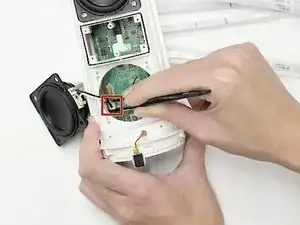

Hebe die Lautsprecher teilweise heraus, um an die Bauteile darunter zu gelangen.
