Einleitung
Verwende diese Anleitung, um einen kaputten oder leistungsschwachen Akku bei deiner JBL Xtreme 2 auszutauschen.
Das in der Anleitung verwendete Modell ist die Q Version. Es gibt verschiedene Modelle der JBL Xtreme 2, die sich von ihrem Aufbau und den internen Anschlüssen unterscheiden.
Diese Anleitung kann als Vorlage dienen, um andere Modelle zu reparieren, jedoch können sich die Schritte des Auseinanderbauens unterscheiden.
Überprüfe die erste Ziffer der Seriennummer um das Modell deines Gerätes zu bestimmen. Du findest die Seriennummer entweder auf der Verpackung oder unter der Abdeckung für die Anschlüsse.
Entlade zur Sicherheit den Akku, bevor du mit dem Auseinanderbauen beginnst.
Das reduziert das Brandrisiko, falls der Akku während der Reparatur Schäden erleidet. Falls der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Werkzeuge
Ersatzteile
-
-

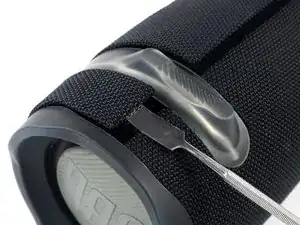

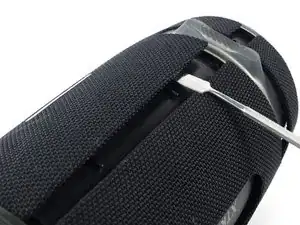

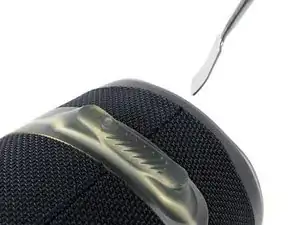

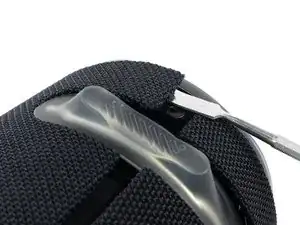

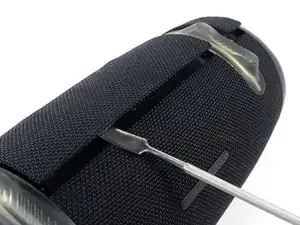

Führe das flache Ende eines Metallspudgers in die Öffnung zwischen den beiden Hälften des Stoffbezuges ein.
-
Schiebe den Metallspudger unter die Kante des Stoffbezuges und heble sie nach oben, um die Kunststoffclips zu lösen.
-
-
-

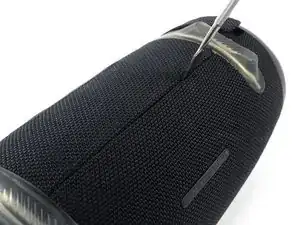

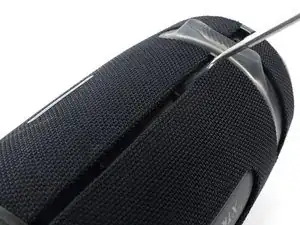

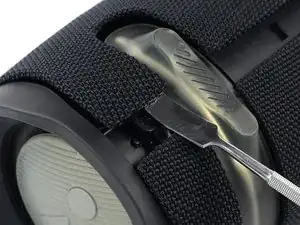

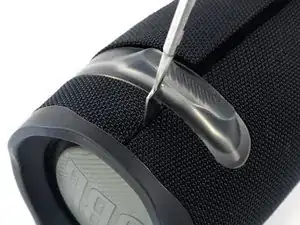

Führe das flache Ende eines Metallspudgers unter die Kante in der Mitte des Stoffbezuges ein.
-
Schiebe den Metallspudger unter die Kante des Stoffbezuges und heble sie nach oben, um die Kunststoffclips zu lösen.
-
-
-

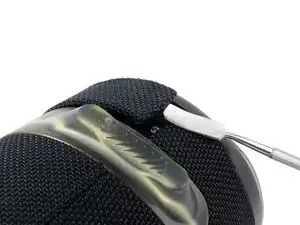

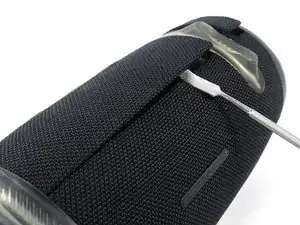

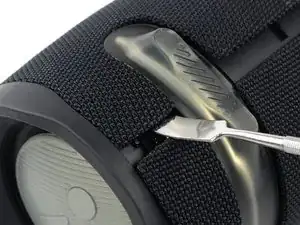

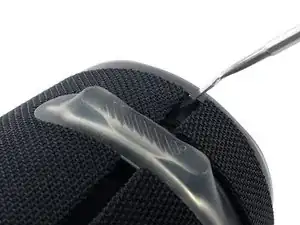

Führe das flache Ende eines Metallspudgers unter die zweite kurze Kante des Stoffbezugs ein.
-
Schiebe den Metallspudger unter die Kante des Stoffbezuges und heble sie nach oben, um die Kunststoffclips zu lösen.
-
-
-

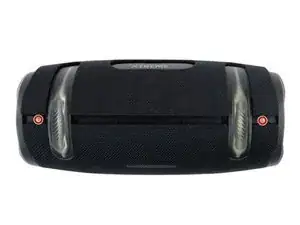

Entferne mit einem Kreuzschlitzschraubendreher die beiden 8,6 mm langen Schrauben, die die Stoffabdeckung befestigen.
-
-
-
Wiederhole die vorherigen Hebelarbeiten beginnend auf der gegenüberliegenden kurzen Kante des Stoffbezuges.
-
Führe das flache Ende eines Metallspudgers ein und heble damit nach oben, um die Kunststoffclips zu lösen.
-
-
-

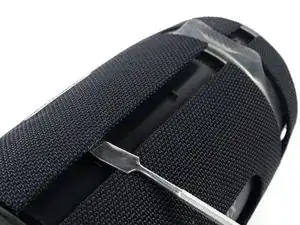

Führe das flache Ende eines Metallspudgers unter die lange Kante des Stoffbezuges ein und heble sie nach oben, um die Kunststoffclips zu lösen.
-
-
-
Führe das flache Ende eines Metallspudgers unter die kurze Kante des Stoffbezuges ein und heble sie nach oben, um den verbleibenden Kunststoffclip zu lösen.
-
-
-

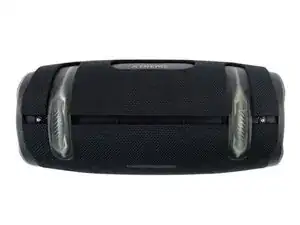

Lege deinen Lautsprecher auf deine Arbeitsoberfläche, wobei der Schriftzug Xtreme 2 nach oben schaut.
-

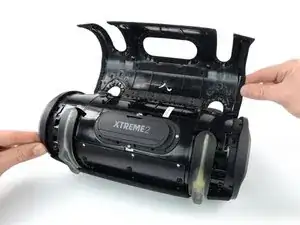

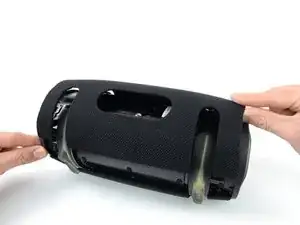

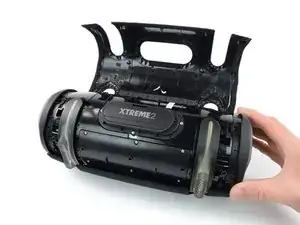

Öffne das Scharnier des Stoffbezuges, indem du diesen nach oben klappst.
-
-
-

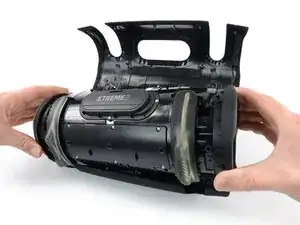

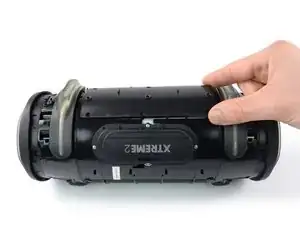

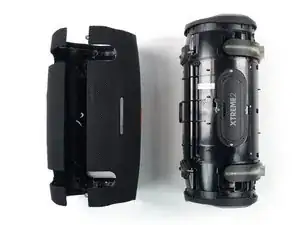

Hebe die Lautsprecherbaugruppe an und trenne sie vom Stoffbezug.
-
Lege den Stoffbezug beiseite.
-
-
-

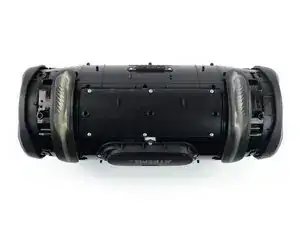

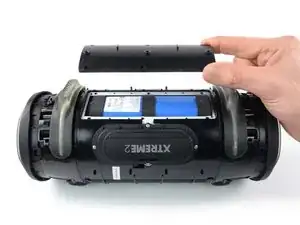

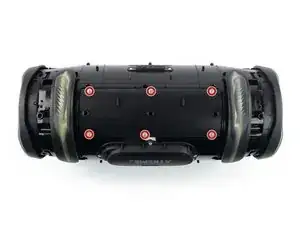

Entferne mit einem Kreuzschlitzschraubendreher die sechs 8,6 mm langen Schrauben, mit denen die Akkuabdeckung befestigt ist.
-
-
-

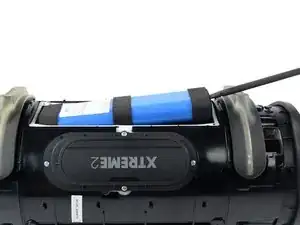

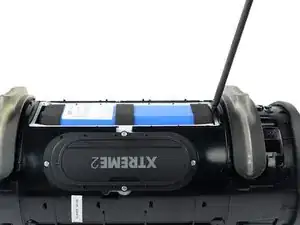

Führe ein Hebelwerkzeug in den Spalt zwischen dem unteren Ende des Akkus und dem Akkufach ein.
-
Heble den Akku so lange nach oben, bis du ihn mit den Fingern herausnehmen kannst.
-
-
-

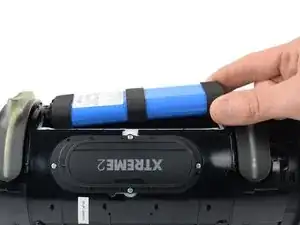

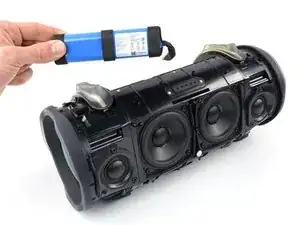

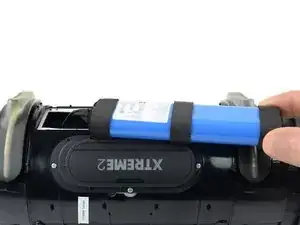

Nehme den Akku aus seinem Fach und schiebe ihn zur Seite, damit du an den Akkuanschluss herankommst.
-
-
-

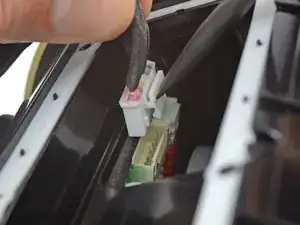

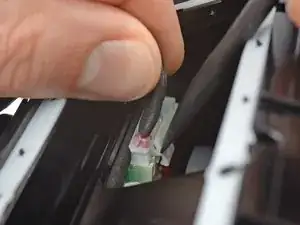

Führe dein Hebelwerkzeug in die Aussparung im Akkufach ein, wo sich der Stromkabelstecker befindet.
-
Verwende dein Hebelwerkzeug, um den Clip gegen den Stecker zu drücke, um diesen lösen zu können.
-

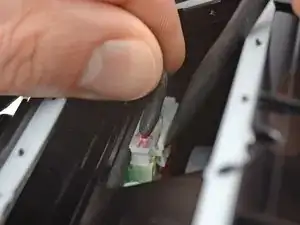

Greife das Akkukabel mit deiner freien Hand über dem Stecker. Ziehe den Stecker gerade aus seinem Anschluss und wackle leicht am Stecker vor und zurück, um die Clips zu lösen, die den Stecker sichern.
-
Falls möglich, schalte dein Gerät an und teste deine Reparatur bevor du es wieder zusammenbaust. Kalibriere deinen neu installierten Akku nach Abschluss der Anleitung, um die maximale Akkuleistung zu erzielen.
Um deinGerät wieder zusammenzubauen, befolge einfach die Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
