Jarolift TDRR Funkempfänger Kondensatoren ersetzen

Geschrieben von: VauWeh
  • Kommentare: 0
Jarolift TDRR Funkempfänger Kondensatoren ersetzen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

Keine Schätzung

Einleitung

Nach einigen Jahren, insbesondere nach Stromausfällen reagieren manche Jarolift Funkempfänger nicht mehr richtig. Eventuell klicken die Relais längere Zeit ununterbrochen. In diesem Bericht gab es den Hinweis auf defekte Kondensatoren im Funkempfänger. Diese Anleitung zeigt, wie sie geprüft und ersetzt werden können. Die Anleitung gilt für alle Versionen der Empfänger von Jarolift, eventuell sehen sie etwas anders aus.

Weitere Informationen findest du bei Wistar.

  1. wN5oTGxcN4THItoB
    wN5oTGxcN4THItoB
    CkGYDSVg412GRHRC
    vJqHULxVbV1ZFCWr

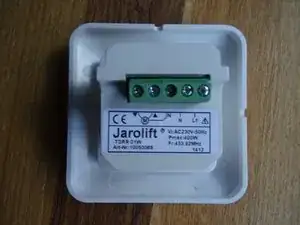

    • Drehe den Funkempfänger um.

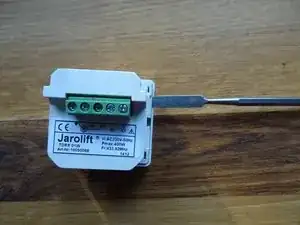

    • Heble die Rückseite vorsichtig mit einem geeigneten Werkzeug ab.

  2. UIVrMGRGFQ5uSiNo
    UIVrMGRGFQ5uSiNo
    NTOJ12KQA3XQGGby

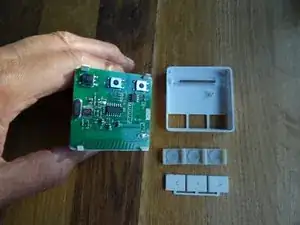

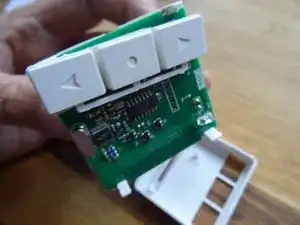

    • Löse die Vorderseite mit den Tasten vorsichtig ab.

  3. aPI1q4aWZZiZEXmB
    aPI1q4aWZZiZEXmB
    m6htEYpJQUULOZRw
    IBxUIEnRk5knMLLk

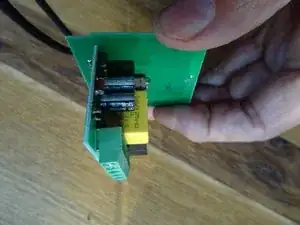

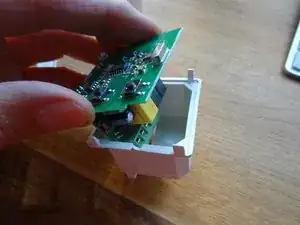

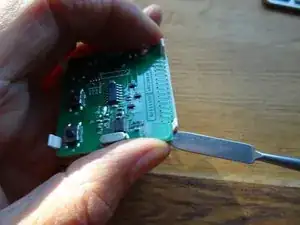

    • Die Platine ist an den Ecken mit kleinen Rastnasen befestigt. Drücke die Rasten zur Seite und heble die Platine mit einem geeigneten Werkzeug behutsam ab.

  4. A4dyqF5BXUNtjE5n

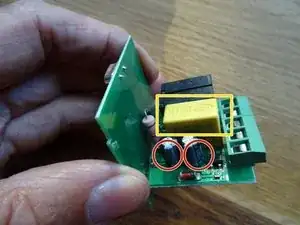

    • Hier sind die drei entscheidenden Bauteile:

    • Ein MKP Kondensator, X2, 470 nF, 275 V, Abstand der Anschlüsse 15 mm

    • Zwei radiale Elektrolytkondensatoren 220 uF, 16 V, Abstand der Anschlüsse 5 mm

    • Achte auf die Polarität bei Elektrolytkondensatoren: Minus zeigt zur Außenkante hin.

  5. lb6e2ydHFnoxspZH
    lb6e2ydHFnoxspZH
    fAZphTMHahMR6h4N

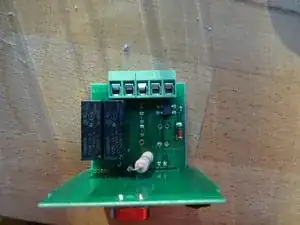

    • Entlöte die drei Kondensatoren. Benutze einen Lötkolben, eine Entlötsaugpumpe und Entlötlitze.

    • Die Platine ist durchkontaktiert, die Kondensatoren sind etwas mühsam zu entfernen. Achte darauf, dass die Lötaugen nicht beschädigt werden.

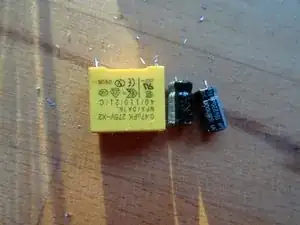

    • Nimm ein Multimeter und stelle den Messbereich für Kondensatoren (F) ein. Miss die Werte nach. In diesem Fall war der gelbe MKP-Kondensator noch in Ordnung, die beiden anderen völlig defekt.

    • Besorge dir passende Kondensatoren und löte sie ein. Sie können ruhig auch eine etwas höhere Spannungsangabe haben.

  6. 6xYcxhPMPw45shIV

    • Vorsicht bei folgendem Test, du arbeitest mit voller Netzspannung. Berühre keine freiliegende Anschlüsse. Du musst wissen, was du tust!

    • Es ist besser, wenn du dafür sorgst, dass die Phase an L1 angeschlossen ist. Prüfe also zuerst mit einem Multimeter mit der Durchgangsprüfung, welcher Kontakt am Netzstecker an das blaue Kabel angeschlossen ist, es soll an den Neutralleiter führen, das braune (oder schwarze) zur Phase.

    • Teste dann die Steckdose, z.B. mit einem Stromprüfer oder der NCV-Funktion deines Multimeters, wo sich dort die Phase befindet, damit du ihn richtig einstecken kannst.

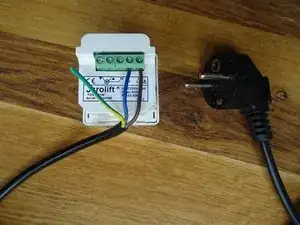

    • Schließe das braune (oder schwarze) Kabel der Netzleitung an L1 am Funkempfänger an. Schließe das blaue Kabel der Netzleitung an N am Funkempfänger an.

    • Stecke das Kabel richtig gepolt in eine geschaltete Steckdose ein. Schalte den Strom zu. Die Relais im Empfänger klicken einige Male. Die LED sollte leuchten.

    • Der Empfänger ist wahrscheinlich noch von vorher am Sender angemeldet. Wenn du den Sender betätigst, solltest du die Relais klicken hören, die LED sollte schnell blinken.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
