Kindle 11 Ausbau der Elektronik aus dem Gehäuse

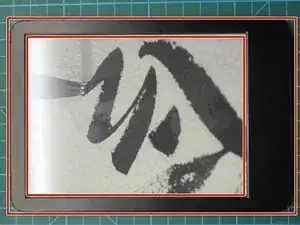

Der Vorderrahmen des Geräts ist mit schwarzem doppelseitigem Klebeband befestigt. Um ihn leichter zu entfernen, empfiehlt es sich, den Rahmen mit einer Heißluftpistole auf etwa 120 °C zu erwärmen. Achte dabei unbedingt darauf, den Bildschirm nicht zu stark zu erhitzen.

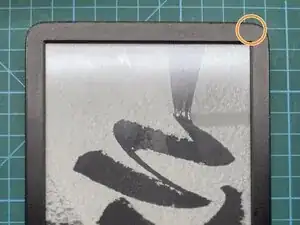

Beginne vorsichtig mit dem Hebeln an einer der oberen Ecken auf der Außenseite des Geräts, idealerweise mit einem Plektren.

Sobald du den oberen Rahmen etwas gelöst hast, führe ein Plektrum parallel zur Bildschirmoberfläche entlang. Achte darauf, nicht zu tief in das Gerät einzudringen.

Oben im Gerät befinden sich keine Kabel.

Wenn du zum unteren Bereich übergehst, sei besonders vorsichtig: Dort verlaufen Flachbandkabel und der Digitizer für den Touchscreen. Führe das Werkzeug so flach und parallel wie möglich, um keine empfindlichen Teile zu beschädigen.

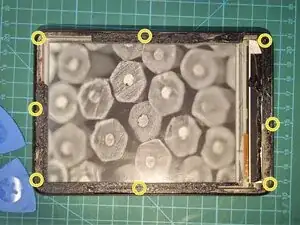

Löse die 8 Torx T4 Schrauben.

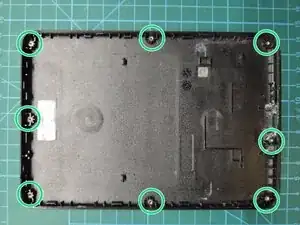

Im zweiten Bild kann man die genaue Position der Gewindeeinsätze erkennen.

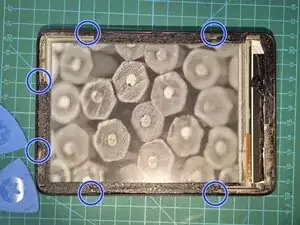

Das Außengehäuse ist mit sechs Kunststoffclips versehen. Löse diese mithilfe eines Plektrums, beginnend in einer der oberen Ecken.

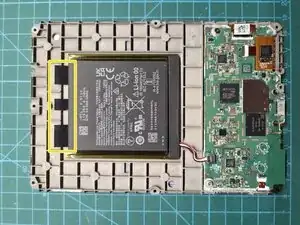

Auf der Rückseite des Hauptrahmens befinden sich das Mainboard (PCB) und die Batterie.

Die Batterie ist mit leicht entfernbaren Klebestreifen befestigt. Der Batteriestecker wird durch vorsichtiges Anheben getrennt – er sitzt relativ fest.

Das Mainboard ist mit vier Torx T5-Schrauben verschraubt und zusätzlich am Metallrahmen verklebt.
