Kindle 7. Generation LED-Platine tauschen

Geschrieben von: Julien

Kommentare: 12

Kindle 7. Generation LED-Platine tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

35 - 45 Minuten

Einleitung

Ist dein Display eingefroren? Sieh dir diese Schritte zur Fehlerbehebung an, falls du das noch nicht getan hast.

Wenn du tatsächlich deine LED-Platine austauschen möchtest, bist du hier genau richtig.

Beachte, dass du für diesen Austausch deinen gesamten Kindle zerlegen musst - aber diese Anleitung hilft dir bei jedem Schritt weiter.

Werkzeuge

Schritt 1

Schalte deinen Kindle aus, bevor du mit dem Auseinanderbauen beginnst.

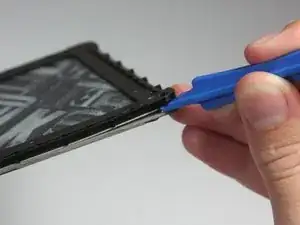

Benutze das blaue Kunststoff-Öffnungswerkzeug an jeder Ecke, um die Frontabdeckung zu lösen und vom Klebstoff zu trennen.
Fahre mit dem Werkzeug an den Fugen entlang, um die Frontabdeckung abzuhebeln.

i had a battery that wouldn't even last a full day in the end. by accident i let the battery fall below 10% charge and when turned on it only showed the battery icon. I fully charged it and now i am having no problems with it. what i think happened is it reset the batteries memory and that was the problem. worth trying anyway before buying a new battery.

soupamanx -

I have no idea if my kindle is off. Holding in the button for a minute does nothing.

Manfred Knorr -

Schritt 2

Ziehe die Frontabdeckung ab, um sie vom Kindle zu entfernen.
Wenn die Frontabdeckung zum ersten Mal entfernt wird, ist möglicherweise ein erheblicher Kraftaufwand nötig, um die Verklebung zu lösen.
Um eine Beschädigung der Frontabdeckung zu vermeiden, ziehe sie von den Ecken zur Mitte des Kindle hin ab.
Falls du die Frontabdeckung austauschst, kann beim Wiederzusammenbau zusätzlicher Klebstoff erforderlich sein.

What is the adhesive you are using resecure the screen? Would Tesa 61395 Tape work (4mm) or would this create protrusion?

Camble Scott -

Did that option work for you? I'm about to try and change my battery and don't have any idea on what backup adhesive to have

Lagroth -

Schritt 3

Entferne die zehn 5,0 mm T5 Torx-Schrauben.
Eine magnetische Arbeitsmatte kann dir dabei helfen, den Überblick über deine Schrauben zu behalten.

You will break the newer vision of kindle just like this. there is a peg that connect the top center of the screen to the back case. Remove the black double sided tape in the center and push this peg back .

Kyle Darnell - 04/10/18

If you see black double sided tape at the top of your Kindle, as the commenter above did, you are on the wrong model—have a look here to see if this is your model: Kindle Paperwhite 3 Bildschirm/Touch Panel austauschen

Lipsmeyer - 11/04/19

My device has a mix of silver 5 mm and black 4 mm screws. The 4 mm screws are the one in the middle of the left side and the 3 on the right side.

Foxrok -

Schritt 4

Löse das Innenteil von der Rückabdeckung, indem du gleichmäßig an den Ecken und Kanten entlangarbeitest.
Das Display wird von vielen Clips an der Rückabdeckung gehalten. Es ist zwar Kraft erforderlich, um die Rückabdeckung zu entfernen, aber du solltest nie das Gefühl haben, dass der Kindle dabei kaputtgehen könnte.

後の手順5の画像で確認できる、バッテリーの周り4か所が主なクリップ箇所です。

hi.kinta - 19/03/25

補足：バックパネル交換ガイドを読んでいる場合は手順5以降がないので、上記の画像を確認したい場合はマザーボード交換ガイドの手順5などを参照して下さい。

Servause -

Schritt 5

Drehe das Display um, sodass das Motherboard und der Akku sichtbar sind.
Verwende die stumpfe Pinzette, um das Kabel, das den Akku mit dem Motherboard verbindet, vorsichtig zu entriegeln und zu lösen.

Schritt 6

Verwende die Spitze des Spudgers, um die kleine Halteklappe am Nullkraftsteckverbinder (ZIF-Steckverbinder, „Zero Insertion Force“) für das kupferfarbene Kabel hochzuklappen.
Achte darauf, die Halteklappe und nicht den Steckverbinder selbst hochzuklappen.
Ziehe das Kabel vorsichtig aus dem Steckverbinder.
Dabei ist kein Kraftaufwand nötig – wie die Bezeichnung ZIF schon andeutet.

6 Cal ED060SCP

gofer diuna - 19/05/21

Schritt 7

Klappe, ähnlich wie im vorherigen Schritt, die Halteklappe des Steckverbinders für das weiße Kabel nach oben.
Ziehe das weiße Kabel vorsichtig aus dem Steckverbinder.
Stelle beim Wiederzusammenbau sicher, dass die Halteklappen der Steckverbinder für das weiße und das kupferfarbene Kabel wieder geschlossen werden. Da es sich um Nullkraftsteckverbinder handelt, könnten die Kabel sonst später herausrutschen.

Schritt 8

Trenne das Verbindungskabel des Touch-Sensors, indem du mit dem Spudger vorsichtig die Laschen an den beiden weißen Steckverbindern wegklappst.
Ziehe das Kabel mit einer Pinzette heraus.
Das Verbindungskabel des Touch-Sensors ist das Kabel, das diese beiden Steckverbinder miteinander verbindet.

Schritt 9

Entferne die acht 3,0 mm langen Torx-Schrauben mit einem T5 Torx Schraubendreher.
Einige der Schrauben sind mit Unterlegscheiben versehen. Es ist wichtig, den Überblick über die Unterlegscheiben zu behalten und sich zu merken, zu welchen Gewinden sie gehören.

Schritt 10

Entferne das Motherboard.

Schritt 11

Entferne die beiden 2,5 mm langen Torx-Schrauben mit einem T5 Torx Schraubendreher.

Schritt 12

Fahre mit dem Kunststoff-Öffnungswerkzeug ringsum an der Kante entlang, um die Blende vom Kleber zu lösen.

Schritt 13

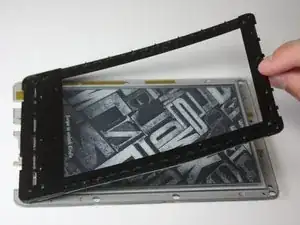

Hebe die Blende vom Display ab.
Gehe vorsichtig vor – die Blende und die Platine sind empfindlich, und der Kleber haftet stark.

Schritt 14

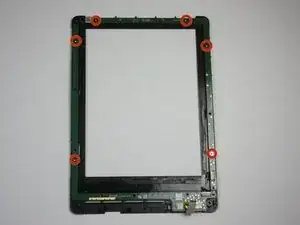

Dreh die Blende um, um die LED-Platine zu sehen.
Löse die sechs 2,0 mm langen Schrauben, mit denen die LED-Platine an der Blende befestigt ist, mit einem T5 Torx Schraubendreher.
Entferne die LED-Platine.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge diesen Anweisungen in umgekehrter Reihenfolge.
