Kindle Fire HD 2013 Display tauschen

Öffne das Gerät. Dazu eignet sich ein Öffnungswerkzeug aus Kunststoff am Besten.

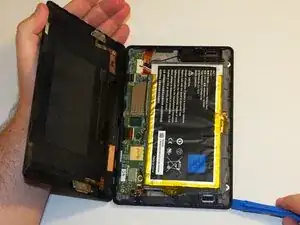

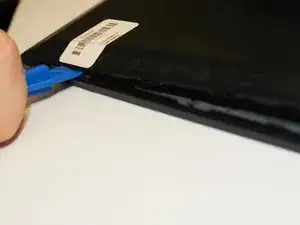

Setze das Öffnungswerkzeug in die Naht an der Außenkante des Gerätes ein und heble die Rückabdeckung hoch. Du brauchst dazu Geduld und Kraft.

Bevor du an das Display herankommst, musst du erst die Platte entfernen, die die restlichen Bauteile festhält.

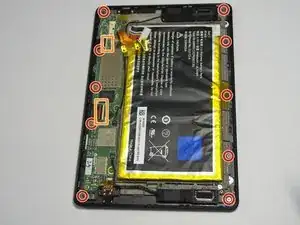

Entferne die zehn 3 mm Torx T4 Schrauben (rot markiert).

Das Display ist mit zwei Flachbandkabeln am Gerät angeschlossen. Folge dem Flachbandkabel bis zum Anschluss und hebe den Sicherungsbügel mit dem Spudger oder deinenm Fingernagel hoch. Ziehe dann das Kabel aus dem Anschluss heraus.

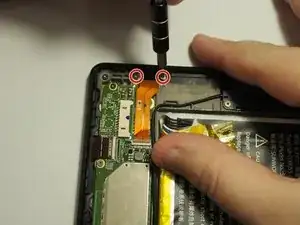

Entferne die beiden 3 mm Torx T4 Schrauben, mit denen der USB-C-Anschluss oben am Gerät befestigt ist.

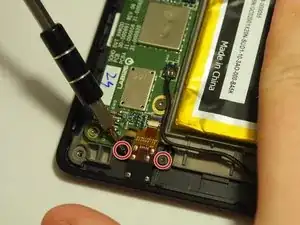

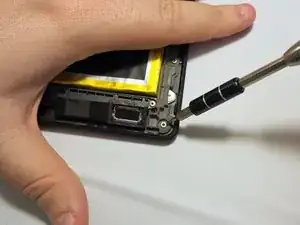

Entferne die beiden 3 mm Torx T4 Schrauben, mit denen der AUX-Anschluss unten am Gerät befestigt ist.

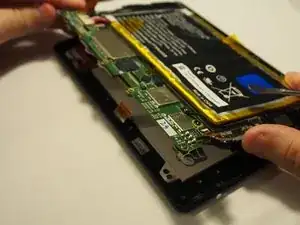

Entferne die Platte, welche die restlichen Bauteile beinhaltet. Lege sie beiseite.

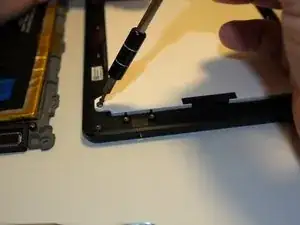

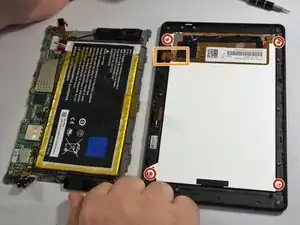

Entferne die vier rot markierten 3 mm Torx T4 Schrauben.

Das Flachbandkabel muss abgetrennt werden. Folge dem Kabel bis zum Anschluss. Hebe den Sicherungsbügel mit einem Spudger oder deinem Fingernagel vorsichtig hoch. Ziehe das Flachbandkabel aus dem Anschluss heraus.

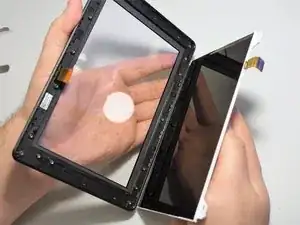

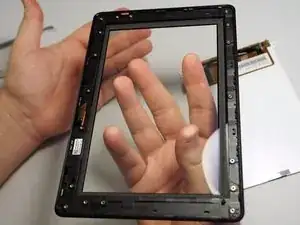

Hebe das Teil mit einer Hand hoch und kippe es zur anderen Hand hin. Der Touchscreen und die durchsichtige Abdeckung sollten nun abgelöst sein.
