Einleitung
Folge dieser Anleitung, um die vordere Abdeckung an deinem Kobo Clara BW eReader zu ersetzen.
Die vordere Abdeckung besteht aus der Kunststoffeinfassung, die das Display umgibt.
Kobo bietet eine Garantie auf seine eReader. Wenn du noch einen Garantieanspruch auf dein Gerät hast, kann Kobo dir vielleicht helfen. Bevor du mit der Reparatur beginnst, sieh dir die Informationen zur Garantie oder die Support-Dokumentation an.
-
-
Lege deinen eReader so hin, dass die Rückabdeckung nach oben zeigt.
-
Setze die flache Kante eines Plektrums zwischen den Rahmen und die linke untere Ecke der Rückabdeckung.
-
Drücke das Plektrum in einem leichten Winkel nach unten, bis es unter die Rückabdeckung gleitet.
-
-
-
Schiebe das Plektrum in die untere rechte Ecke, um die Clips an der unteren Kante zu lösen.
-
-
-
Entferne das Plektrum und setze es unter der unteren linken Ecke wieder ein.
-
Winkle das Plektrum flach unter die Rückabdeckung und schiebe es um die untere linke Ecke, um die Clips zu lösen.
-
-
-
Schiebe das Plektrum in Richtung der oberen linken Ecke, um die Clips an der linken Kante zu lösen.
-
-
-
Fasse die linke Kante der Rückabdeckung und hebe sie vom eReader weg, um die restlichen Clips zu lösen.
-

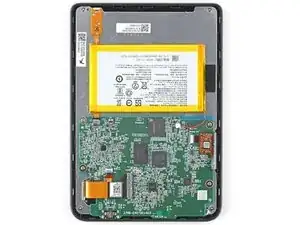

Entferne die Rückabdeckung.
-
-
-
Die Beschichtung ist spröde und kann in vielen kleinen Stücken abblättern. Das Erhitzen der Beschichtung hilft, aber die Arbeit ist trotzdem zeitaufwändig.
-
Die Sicherungsbügel des ZIF-Steckers sind mit einem Gel beschichtet, das das Scharnier blockieren und verhindern kann, dass der Bügel vollständig entriegelt wird. Vergewissere dich, dass die Bügel ganz aufrecht stehen, bevor du irgendwelche Kabel abziehst.
-
Je nach Reparatur, musst die Beschichtung von ZIF-Steckern und ihren Kabeln entfernen.
-
-
-
Erwärme einen iOpener und lege ihn 90 Sekunden lang auf den Akkustecker, um die Beschichtung aufzuweichen.
-
-
-
Benutze die Spitze eines Spudgers, um die Beschichtung oben am weißen Akkustecker abzukratzen, so dass du sie klümpchenweise mit einer spitzen Pinzette aufsammeln kannst.
-
-
-
Verwende eine spitze Pinzette, um die gesamte Beschichtung oben um den Akkustecker und seinen Anschluss herum zu entfernen.
-
-
-
Setze die Spitze eines Spudgers unter die Kante des Kopfes des Akkusteckers auf der gegenüberliegenden Seite des Kabels.
-
Hebe den Stecker mit dem Spudger an, um den Rest der Beschichtung zu lösen und den Akku abzutrennen.
-
Prüfe den Stecker und den Anschluss auf Reste der Beschichtung, die eine gute Verbindung verhindern könnten.
-
Löse die Beschichtung ab und erhitze den Bereich, wenn die Beschichtung zu brüchig wird.
-
-
-
Verwende einen Kreuzschlitzschraubendreher, um die vier 3 mm langen Schrauben zu entfernen, mit denen die Ecken der vorderen Abdeckung befestigt sind.
-
-
-
Das Display ist entlang des Umfangs der vorderen Abdeckung leicht mit Kleber und einer Schicht Beschichtung an der Unterkante befestigt.
-

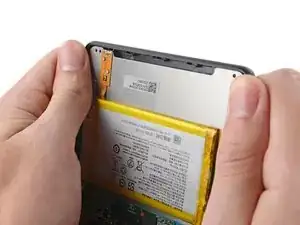

Biege die Oberkante der vorderen Abdeckung um das Display, um den Kleber zu lösen.
-
-
-

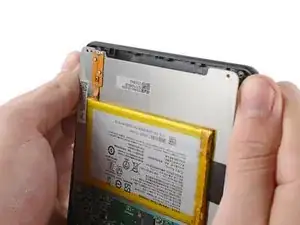

Hebe die Oberkante des Displays an, um eventuelle Klebereste am Rand der vorderen Abdeckung zu entfernen.
-

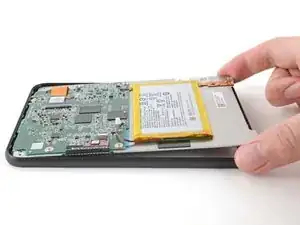

Schiebe das Display in Richtung der Oberseite des eReaders, um die Beschichtung an der unteren Kante freizulegen.
-
-
-

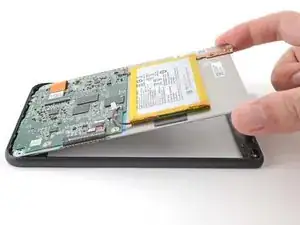

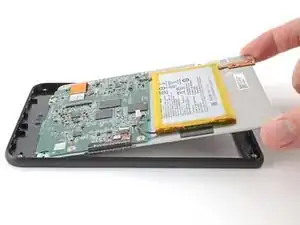

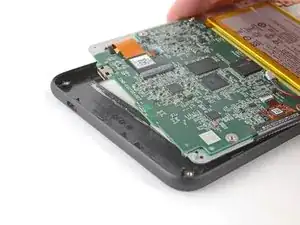

Hebe und drehe das Display von der Unterkante der vorderen Abdeckung weg, um die Beschichtung zu lösen.
-

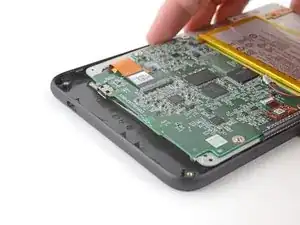

Entferne das Display.
-

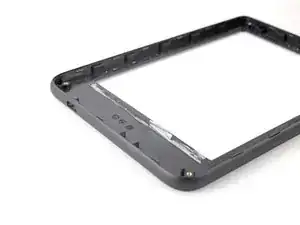

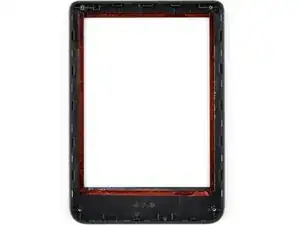

Wenn deine Austausch-Vorderabdeckung mit einem vorinstallierten Kleber versehen ist, entferne die Schutzfolie. Andernfalls verwende ein dünnes, doppelseitiges Klebeband wie Tesa Klebeband, um den Kleber zu ersetzen.
-
Richte die vordere Abdeckung über dem Display aus und drücke sie rundherum nach unten, bis die Clips wieder einrasten.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.
Denk daran: Nach Reparaturen ist dein eReader nicht mehr IPX8 wasserdicht.
Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.
Vergewissere dich, dass alle Hauptfunktionen deines Geräts noch funktionieren, z. B. LED-Hintergrundbeleuchtung, Touch, Tasten zum Umblättern, Wi-Fi usw.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
