Kobo Libra Colour vordere Abdeckung tauschen

Geschrieben von: Alex Diaz-Kokaisl
  • Kommentare: 1
Kobo Libra Colour vordere Abdeckung tauschen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

20 - 30 Minuten

Einleitung

Folge dieser Anleitung, um die vordere Abdeckung an deinem Kobo Libra Colour eReader zu ersetzen.

Die vordere Abdeckung besteht aus der Kunststoffeinfassung, die das Display umgibt, sowie den beiden Tasten zum Umblättern.

Kobo bietet eine Garantie auf seine eReader. Wenn du noch einen Garantieanspruch auf dein Gerät hast, kann Kobo dir vielleicht helfen. Bevor du mit der Reparatur beginnst, sieh dir die Informationen zur Garantie oder die Support-Dokumentation an.

  1. GqxIiULncF21ENgO
    GqxIiULncF21ENgO
    EB6HnFSdo3HjgEtv
    fPKWpfBhwVB6DaXx

    • Entlade den Akku deines eReaders so weit wie möglich, bevor du mit der Reparatur beginnst. Im Idealfall sollte er vollständig entladen sein.

    • Wenn du möchtest, dass der Akku schneller leer wird, navigiere zu Mehr → Einstellungen → Energiesparen und Privatsphäre und setze Automatisch in den Ruhezustand wechseln nach und Automatisch ausschalten nach auf Nie.

    • Verwende bei Arbeiten am oder in der Nähe des Akkus keine scharfen Werkzeuge aus Metall, damit der Akku nicht durchstochen und kurzgeschlossen wird.

    • Ziehe alle Kabel ab und schalte deinen eReader vollständig aus.

    • Dein Display sollte schwarz sein und Powered off bzw. Ausgeschaltet anzeigen.

  2. TPpxsLcsmgaPFxNF
    TPpxsLcsmgaPFxNF
    CT1XMaClc61CCTCI
    VmtBxMMmLknG1ZtT

    • Drehe deinen eReader um, sodass das Display nach unten zeigt.

    • Neige ein Plektrum gerade nach unten und setze seine Spitze unter die obere rechte Ecke der Rückabdeckung, in der Nähe des Power-Buttons, ein.

    • Drücke nach unten und heble mit dem Plektrum nach oben, bis du spürst, dass er zwischen einen der Clips und den Rahmen gleitet.

    • Du musst vielleicht ein paar Stellen an der Ecke testen, bis das Plektrum zwischen einen der Clips gleitet.

  3. 4Wyg6sI55X4XfZXn
    4Wyg6sI55X4XfZXn
    KW1XrUEr5GjSIh2q
    ZYracIWpbZtsDMfa

    • Schiebe das Plektrum zur unteren rechten Ecke, um die Clips an der rechten Kante zu lösen.

  4. ew2UsHdvphafIIOT
    ew2UsHdvphafIIOT
    gUxJCgS4liVAJQuQ

    • Setze das Plektrum flach unter die Rückabdeckung und führe es um die rechte untere Ecke, um die Clips zu lösen.

    • Wenn du dabei Probleme hast, versuche, das Plektrum zu drehen, um die Clips aus ihren Schlitzen zu heben.

  5. JLZk2HqRxSpTumot
    JLZk2HqRxSpTumot
    DHybTPoDNsLASolZ
    YHoXY4TvTwMDS2tr

    • Schiebe das Plektrum zur unteren linke Ecke, um die Clips an der Unterkante zu lösen.

  6. I4FIKIkwjIxGL4Am
    I4FIKIkwjIxGL4Am
    EdgGkSXITZTNOs6B
    SFRaxnLMY1YJh6ce

    • Jetzt solltest du die Rückabdeckung fassen und die restlichen Clips lösen können. Wenn nicht, schiebe ein Plektrum unter die Umrandung der Rückabdeckung, bis du eine Kante greifen kannst.

    • Fasse die rechte Kante der Rückabdeckung und hebe sie vom eReader ab, um die restlichen Clips zu lösen.

    • Entferne die Rückabdeckung.

    • Richte die Rückabdeckung beim Wiederzusammenbau über dem eReader aus und drücke entlang des Randes, bis alle Clips wieder eingerastet sind.

  7. pqeBGUt3sRZmsxXM
    pqeBGUt3sRZmsxXM
    qXqUMNiI2v3Py1h4
    cSypXIBkV5XQanIB

    • Die gesamte Oberfläche der inneren Teile des eReaders sind mit einer dünnen, kunststoffartigen, wasserfesten Beschichtung bedeckt. Beachte folgende Hinweise beim Zerlegen:

    • Es schadet deinem Gerät zwar nicht, wenn du diese Beschichtung entfernst, allerdings ist der Wasserschutz deines Gerätes dann nicht mehr gewährleistet.

    • Die Beschichtung ist spröde und kann in vielen kleinen Stücken abblättern. Das Erhitzen der Beschichtung hilft, aber die Arbeit ist trotzdem zeitaufwändig.

    • Je nach Reparatur, musst die Beschichtung von ZIF-Steckern und ihren Kabeln entfernen.

  8. gtpAmxSsQQiHAyhq
    gtpAmxSsQQiHAyhq
    tZ2Z24SycTyymJVv

    • Heble den Druckstecker des Akkus mit einem Spudger hoch und trenne ihn ab.

    • Heble nicht gegen das Motherboard, da du sonst Gefahr läufst, kleine, oberflächenmontierte Bauteile zu beschädigen.

    • Dein E-Ink Display wird auch nach dem Abtrennen des Akku noch Powered off / Abgeschaltet anzeigen, das ist normal!

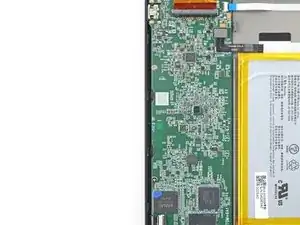

  9. JmhHByJEDCtCobpT
    JmhHByJEDCtCobpT
    q2RBCMyirbOPepU6

    • Benutze einen Kreuzschlitzschraubendreher, um die beiden 3,9 mm langen Schrauben zu entfernen, mit denen die vordere Abdeckung befestigt ist.

    • Die Schraube neben dem Ladeanschluss brauchst du nicht zu entfernen.

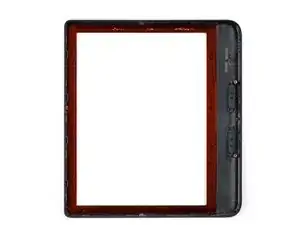

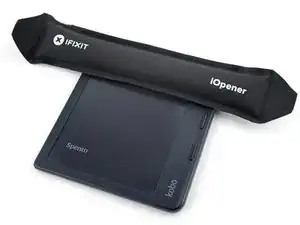

  10. aRy5uVXv15dm14PO
    aRy5uVXv15dm14PO
    WZsncD1ETZGXBmxk
    Ki2HJpbsoWWK3uar

    • Die vordere Abdeckung ist mit Clips und Kleber befestigt.

    • Drehe deinen eReader um, sodass das Display nach oben zeigt.

    • Erwärme einen iOpener und lege ihn 90 Sekunden lang auf die Oberkante der vorderen Abdeckung, um den Kleber darunter aufzuweichen.

    • Alternativ kannst du auch einen Fön oder ein Heißluftgebläse benutzen.

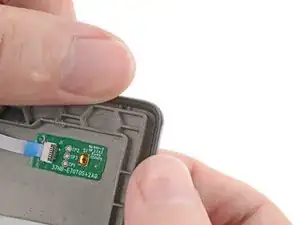

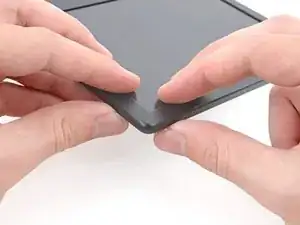

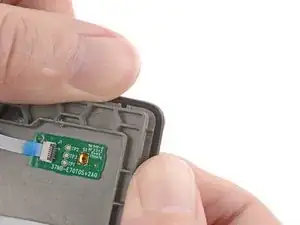

  11. ScODUrH1OYxFfPHL
    ScODUrH1OYxFfPHL
    GMJlSbG1oHwDlpmV
    wkHpuFOOkKxUY2PP

    • Halte den eReader so, dass du die vordere Abdeckung mit deinen Daumen von unten her von den Clips hochdrücken kannst, während du gleichzeitig mit den Fingern das Display in die entgegengesetzte Richtung drückst.

    • Drücke die linke obere Ecke der vorderen Abdeckung hoch, während du das Display in die entgegengesetzte Richtung drückst, um die Clips und den Kleber zu lösen.

    • Du wirst hören und fühlen können, wie sich der Kleber allmählich löst, während du die vordere Abdeckung hochdrückst.

    • Wenn du Schwierigkeiten hast, erhitze die Oberkante nochmals eine Minute lang und versuche es dann erneut.

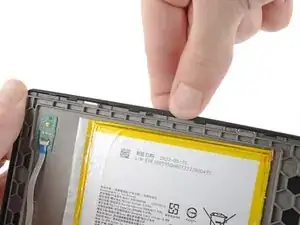

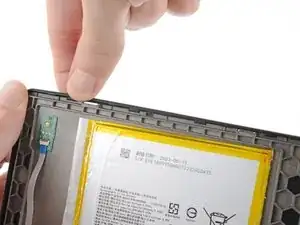

  12. vDCLevtKlqiKrQkm
    vDCLevtKlqiKrQkm
    i3DBZhBRObPyMeIV
    x1b1W55X1ndmBNGO

    • Während du die Ecke der vorderen Abdeckung mit einer Hand festhältst, löst du mit der anderen Hand die linke Kante der vorderen Abdeckung vom Display ab.

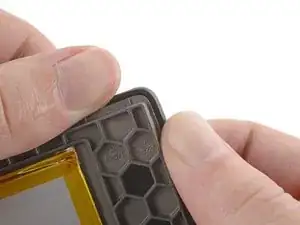

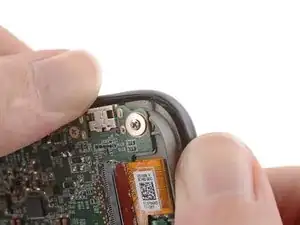

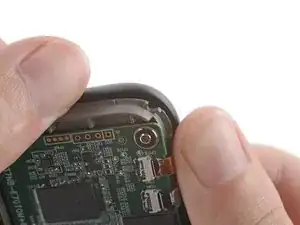

  13. T6vpg1Yl3YHQUbjx
    T6vpg1Yl3YHQUbjx
    jxcXxAYseHpxtlQ1
    lCwADJZMFdCJCvUf

    • Arbeite dich um die gesamte Abdeckung herum, bis alle Clips gelöst sind und der Kleber komplett abgetrennt ist.

    • Erhitze nach Bedarf die Kanten der vorderen Abdeckung.

    • Die Clips der größeren abgerundeten Ecken erfordern mehr Kraft, um abgelöst zu werden.

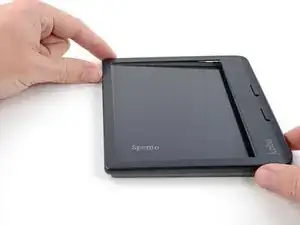

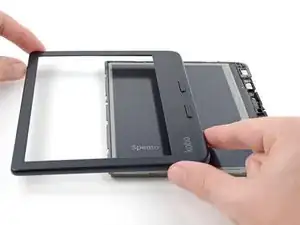

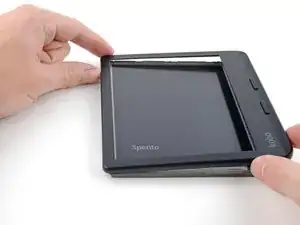

  14. Al66cJLGybbFFfNo
    Al66cJLGybbFFfNo
    O1aI1NiUYkgl6rJs
    1IeRKNFUE4SautoB

    • Hebe die vordere Abdeckung vom Display an und entferne sie.

    • Beachte beim Wiederzusammenbau folgende Punkte:

    • Wenn deine Austausch-Abdeckung mit vorinstallierten Klebestreifen versehen ist, entferne die Schutzfolie. Andernfalls verwende dünnes doppelseitiges Klebeband wie Tesaband, um die Klebestreifen zu ersetzen.

    • Richte die vordere Abdeckung über dem Rahmen aus und drücke sie rundherum fest, bis alle Clips wieder eingerastet sind.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Vergewissere dich, dass alle Hauptfunktionen deines Geräts noch funktionieren, z. B. LED-Hintergrundbeleuchtung, Touch, Tasten zum Umblättern, Wi-Fi usw.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
