Lenovo B575-1450 Displayaustausch

Schalte den Computer aus.

Diskonnektiere das Ladegerät vom Computer.

Drehe den Computer auf die Oberseite.

Drücke den Schalter auf der rechten Seite nach außen in die "entsperrt" Position.

Während du den Akku hältst, benutze deine andere Hand um den linken Clip nach links zu drücken und danach den Akku herauszuziehen.

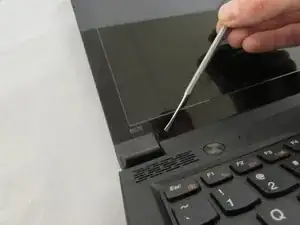

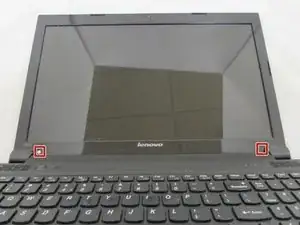

Entferne beide Schraubenabdeckungen am Boden des Bildschirmrandes, indem du einen Kunststoffspudger verwendest. Die Schrauben darunter sind jetzt sichtbar.

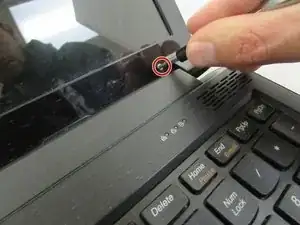

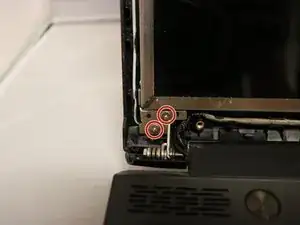

Benutze einen Kreuzschlitzschraubendreher #0 um die beiden 4,3mm Schrauben, welche das Display am Rahmen festhalten, zu entfernen.

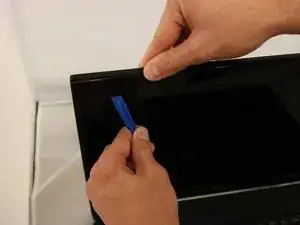

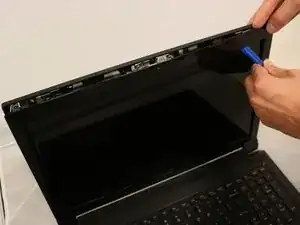

Entferne den Rahmen vom Display, indem du ein Öffnungswerkzeug aus Kunststoff benutzt und damit sanft an den Ecken hebelst und ihn entfernst.

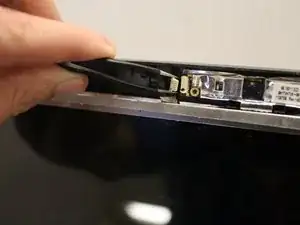

Benutze eine Pinzette und diskonnektiere den ZIF Konnektor vorsichtig, indem du die Kabel in die entgegengesetzte Richtung der Frontkamera, welche an den hinteren Rahmen angebracht ist, ziehst.

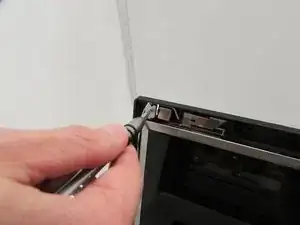

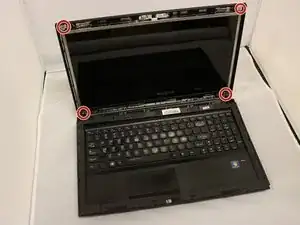

Benutze einen Kreuzschlitzschraubendreher #0 und entferne die sechs 4,3mm Schrauben, die das Display mit dem hinteren Rahmen verbinden.

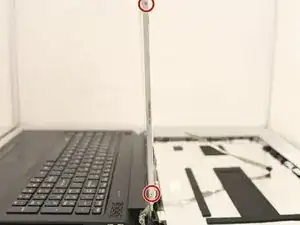

Benutze den Kreuzschlitzschraubendreher #0 um die vier 2,9mm Schrauben von jeder Seite der Klammern, die das Display in Position halten zu entfernen.

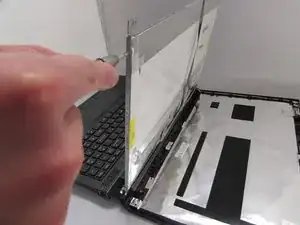

Lege das Display mit der Vorderseite nach unten auf die Tastatur.

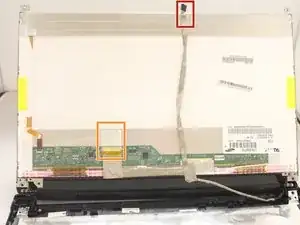

Ziehe das Flachkabel, welches den ZIF Konnektor der Kamera beinhaltet zurück, bis es von der Rückseite des Displays entfernt ist.

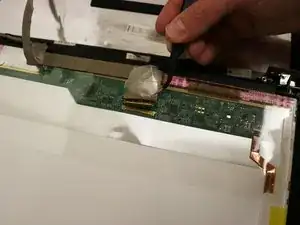

Ziehe das durchsichtige Klebeband, welches an den ZIF Konnektor des Primärdisplay angebracht ist, ab, indem du einen Spudger aus Kunststoff verwendest.

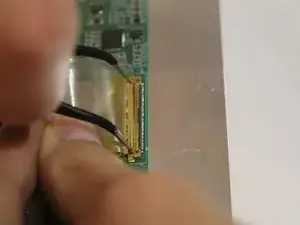

Platziere die Metallpinzette zwischen dem ZIF Konnektor und der Kabel-Platine-Verbindung.

Trenne die ZIF Kabel-Platine-Verbindung vorsichtig, indem du mit der Metallpinzette nach unten ziehst.

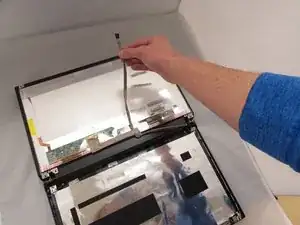

Ziehe das Flachkabel nach oben, bis die Verbindung des Displays komplett gelöst ist.
