Lenovo IdeaPad G500 Austauschen des Prozessors (CPU)

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

15 Minuten

Einleitung

Wenn dein G500 langsam wird, kann es durchaus eine Option sein, den Prozessor gegen einen besseren zu tauschen.

Schalte vor Reparaturbeginn das Gerät ab und ziehe alle Stecker.

Nutze unbedingt eine ESD-Unterlegmatte oder ein ESD-Armband.

Sei vorsichtig im Umgang mit der Batterie, wenn diese schon aufgebläht ist musst du Vorsichtsmaßnahmen treffen.

  1. Ab2kkKDAymLBfPi6

    • Zuerst musst du die Arretierung vom Akku lösen. Das kannst du machen, indem du einfach die beiden Schieber in Pfeilrichtung schiebst.

    • ACHTUNG: Der Rechte Schieber rastet nicht, diesen musst du festhalten.

  2. ZCJfTMOFKiSlYcJm

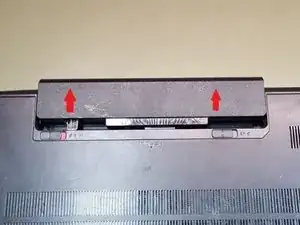

    • Jetzt kannst du den Akku nach oben herausziehen. Er könnte etwas fest sitzen, verwende dann ruhig etwas mehr kraft.

  3. uyD5bYEuqLbyV6yD

    • Nachdem der Akku entfernt ist, kannst du ganz einfach mit einem Kreuz-Schraubendreher die beiden gezeigten Schrauben lösen.

    • ACHTUNG: Hier ist ein Garantie-Siegel ! Dieses musst du brechen um das Backcover zu entfernen. Deine Garantie-Ansprüche werden somit verloren gehen!

  4. qQkGcpt2fheN5Qme

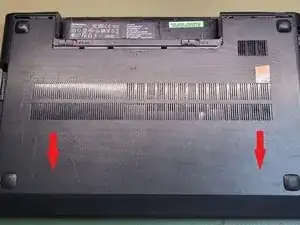

    • Nun kannst du ganz einfach das Backcover in Pfeilrichtung abschieben.

    • Danach kannst du es nach oben abnehmen.

  5. Xn3s3AXKMONVOJ5T

    • Nachdem du das Backcover abgenommen hast, kannst du den Lüfter samt Kühler bereits sehen.

    • ACHTUNG: Achte beim lösen der Schrauben darauf, sie vorsichtig und alle gleichmäßig zu lösen!

    • Entferne nun die drei rot markierten Schrauben mit einem Kreuzschraubendreher.

    • Bei einigen Modellen ist eine dedizierte Grafikeinheit verbaut. Falls dem so ist, ist der Kühler größer und es müssen noch die beiden grün markierten Schrauben entfernt werden!

  6. 3T1hTCQ1ghnCC2wL

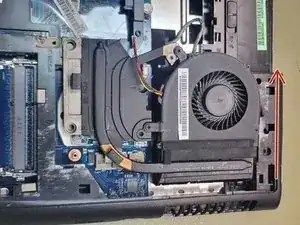

    • Jetzt kannst du den Kühler in Pfeilrichtung herausnehmen.

    • Hebe ihn dazu etwas seitlich an.

    • Achte dabei darauf, den Prozessor nicht zu beschädigen!

  7. Qv41qPsaLxWGcYbm
    Qv41qPsaLxWGcYbm
    GvBAiZjwjIPoJLMv

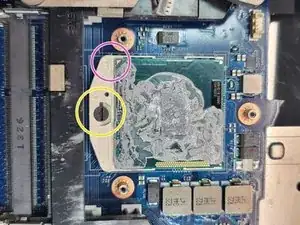

    • Der Prozessor passt nur in eine Richtung in den Sockel ! Dazu befindet sich auf dem Prozessor ein kleines Dreieck, ebenfalls auf dem Sockel. (Bild 2, pinker Kreis)

    • Des weiteren ist der Prozessorsockel verriegelt mit einer Schlitzschraube am Kopf des Sockels !

    • Um den Prozessor zu entnehmen musst du die rot markierte Schraube 180 Grad drehen. Der Pin sollte auf das geöffnete Schloss zeigen.

    • Anschließend kannst du den Prozessor entnehmen.

    • Achte beim wiedereinsetzen auf das kleine Dreieck auf dem Prozessor !

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
