Lenovo Legion 5 Pro 16ACH6H Akku tauschen

Entferne folgende zehn Kreuzschlitzschrauben #00, mit denen die Rückseite am Rahmen befestigt ist:

Sechs 12,7 mm lange Schrauben

Vier 4,2 mm lange Schrauben

Setze ein Plektrum mit der langen Seite in der unteren rechten Ecke zwischen dem Rahmen und der Rückseite ein.

Stelle das Plektrum mit etwa 45° schräg.

Schiebe das Plektrum an der Vorderkante entlang, um die Clips zwischen der Rückseite und dem Rahmen zu lösen.

Setze ein Plektrum mit der langen Seite an der rechten Seitenkante zwischen der Rückseite und dem Rahmen ein.

Stelle das Plektrum etwa mit 30° schräg und schiebe es an der rechten Kante entlang, bis du die Lüfteröffnungen erreichst.

Löse auf gleiche Weise die Clips an der linken Seitenkante.

Stelle das Laptop senkrecht, damit du leicht an die Kunststoff-Lüfteröffnung herankommst.

Schiebe ein Plektrum mit der langen Seite zwischen den Rahmen und die Lüfteröffnung nahe beim USB-A-Anschluss ein.

Drehe das Plektrum so weit, dass es oben an der Lufteröffnung liegt.

Drücke das Plektrum zwischen den Rahmen und die Lufteröffnung.

Schiebe das Plektrum an der Oberkante der Lufteröffnung entlang, bis sich die Clips lösen.

Schiebe ein Plektrum mit der langen Seite zwischen den Rahmen und der linken Seite der Lüfteröffnung ein.

Drehe das Plektrum so weit, bis es oben auf der Lüfteröffnung liegt.

Drücke das Plektrum zwischen den Rahmen und die Lufteröffnung.

Schiebe das Plektrum an der Oberkante der Lufteröffnung entlang, bis sich die Clips lösen.

Hebe die Rückseite hoch und entferne sie vom Laptop.

Drücke mit der Spudgerspitze auf beide Seiten des Akkusteckers, bis er sich löst.

Schiebe das Akkukabel mit dem flachen Ende des Spudgers aus dem Anschluss heraus und trenne es ab.

Entferne die drei 5,1 mm langen Kreuzschlitzschrauben #00, mit denen die Abschirmung der rechten SSD an der Hauptplatine befestigt ist.

Fasse die Abschirmung der SSD, hebe sie hoch und entferne sie.

Entferne die 2,6 mm lange Kreuzschlitzschraube #1, mit der die SSD an der Hauptplatine befestigt ist.

Fasse die SSD an den Kanten nahe bei der Kerbe für die Schraube.

Ziehe die SSD behutsam heraus.

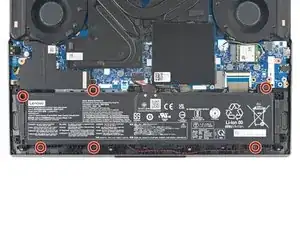

Entferne die sechs 5,1 mm langen Kreuzschlitzschrauben, mit denen der Akku befestigt ist.

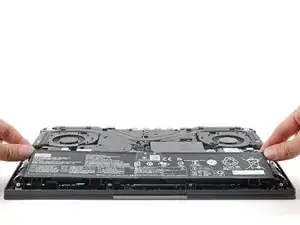

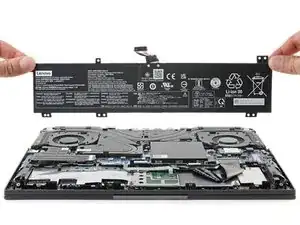

Hole den Akku aus seiner Vertiefung heraus.
