Lenovo ThinkPad P1 Gen 7 LPCAMM2 Speicher tauschen

Geschrieben von: Arthur Shi

Kommentare: 2

Lenovo ThinkPad P1 Gen 7 LPCAMM2 Speicher tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 30 Minuten

Einleitung

Folge dieser Anleitung, um das LPCAMM2 (Low Power Compression-Attached Memory Module) in deinem Lenovo Thinkpad P1 der 7. Generation zu entfernen, ersetzen oder erweitern.

Der ThinkPad P1 Gen 7 nutzt LPDDR5X Speicher in seinem LPCAMM2.

Zu deiner Sicherheit, lasse deinen Akku bis unter 25% entladen, bevor du dein Gerät auseinanderbaust. Dies reduziert das Risiko eines gefährlichen Brandes, falls der Akku während der Reparatur versehentlich beschädigt wird. Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Werkzeuge

Ersatzteile

Schritt 1

Schalte deinen Laptop aus (nicht nur in den Ruhemodus versetzen) und trenne alle Kabel ab.
Drehe den Laptop um, und drehe ihn so, dass das Displayscharnier zu dir zeigt.

Schritt 2

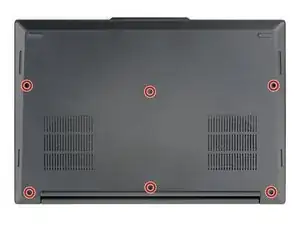

Löse mit einem Kreuzschraubendreher #1 die sechs unverlierbaren Schrauben, mit denen die Bodenplatte befestigt ist.

Schritt 3

Drücke ein Plektrum mit der Spitze in die Naht zwischen der Bodenplatte und der unteren linken Ecke des Rahmens (nahe am Displayscharnier).
Beim ersten Mal kann dies ziemlich knifflig sein. Stelle das Plektrum senkrecht und drücke kräftig nach unten.
Kippe das Plektrum nach unten und schiebe es um die Ecke herum, so dass sich die Clips lösen.

Schritt 4

Schiebe das Plektrum zum Lösen der Clips an der linken Kante entlang.

Schritt 5

Drücke ein Plektrum mit der Spitze in die Naht zwischen der Bodenplatte und der unteren rechten Ecke des Rahmens (nahe am Displayscharnier).
Kippe das Plektrum nach unten und schiebe es um die Ecke herum, so dass sich die Clips lösen.

Schritt 6

Schiebe das Plektrum zum Lösen der Clips an der rechten Kante entlang.

Schritt 7

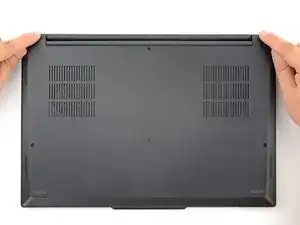

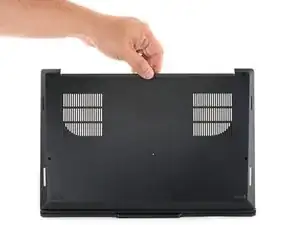

Fasse die Bodenplatte entlang der Kante mit den Scharnieren und ziehe nach oben, bis sich die Bodenplatte löst.

Schritt 8

Hebe die Platte hoch und entferne sie.

Schritt 9

Der Akkustecker ist so konstruiert, dass er nur abgetrennt werden kann, wenn der Akku ganz entfernt wird.

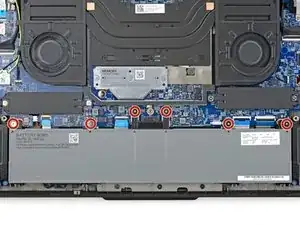

Drehe die sechs unverlierbaren Kreuzschlitzschrauben heraus, mit denen der Akku befestigt ist.

Schritt 10

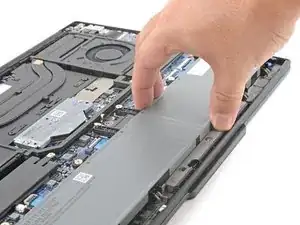

Fasse den Akku an der Oberkante an, hebe ihn hoch, bis er abgetrennt ist.
Du wirst ein wenig Widerstand spüren, wenn der Akkustecker abgetrennt wird. Das ist normal.

Schritt 11

Hebe den Akku hoch und entferne ihn.

Schritt 12

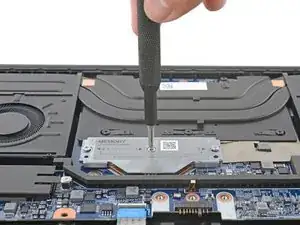

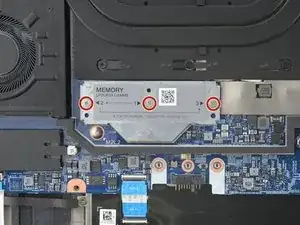

Verwende einen Kreuzschlitzschraubendreher, um die drei (unverlierbaren) Schrauben zu lösen, mit denen die LPCAMM2-Abdeckung befestigt ist.
Die Reihenfolge zum Herausschrauben ist unwichtig.

Schritt 13

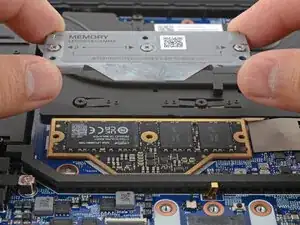

Fasse die Kanten der LPCAMM2-Abdeckung und hebe sie gerade nach oben, um sie zu entfernen.
Sollte sich dein LPCAMM2-Modul zusammen mit der Abdeckung gelöst haben, löse es vorsichtig mit deinen Fingern von der Abdeckung ab.
Vermeide es, die goldene Unterseite des Moduls zu berühren. Fette von deiner Haut könnten die elektrischen Kontakte stören. Solltest du es versehentlich berührt haben und das Modul wiederverwenden wollen, reinige es mit hochprozentigem Isopropylalkohol (min. 90%) und einem fusselfreiem Tuch.

Schritt 14

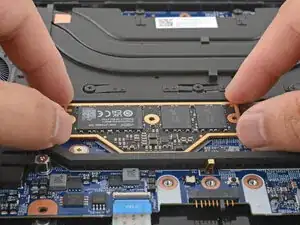

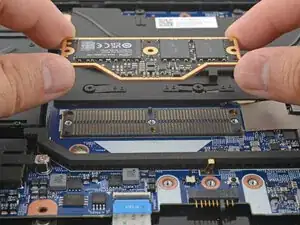

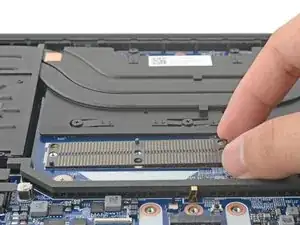

Fasse die Kanten des Moduls und hebe es gerade nach oben heraus.

Schritt 15

Beachte diesen Schritt nur, wenn du versehentlich den Druckverbinder verschoben hast, oder wenn du einen beschädigten Druckverbinder ersetzen musst.
Fasse den Druckverbinder nicht an seinen empfindlichen Federkontakten an. Wenn sie verbogen werden, funktioniert der Druckverbinder nicht mehr richtig.

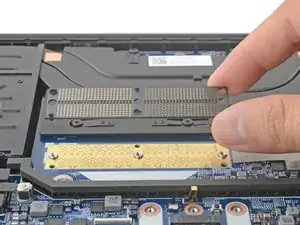

Fasse den Druckverbinder an den Kanten an, hebe ihn gerade nach oben und entferne ihn.
Berühre nicht die freiliegende LPCAMM2-Kontaktfläche auf der Hauptplatine.
Der Druckverbinder passt nur in einer einzigen Position. Wenn er beim Zusammenbau nicht eng sitzt, musst du ihn umklappen oder drehen, so dass die Führungsstifte in die Öffnungen auf der Platine passen.

Schritt 16

In den folgenden Schritten wird der Zusammenbau gezeigt.
Fasse den LPCAMM2 an den Kanten an und lege ihn oben auf den Druckverbinder.
Achte darauf, dass der LPCAMM2 in die Führungsstifte passt.

Schritt 17

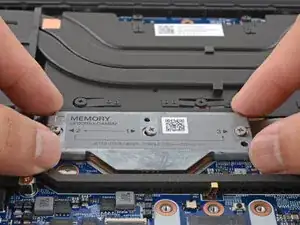

Lege die Halterung oben auf den LPCAMM2 und richte die Schraubenlöcher passend aus.

Schritt 18

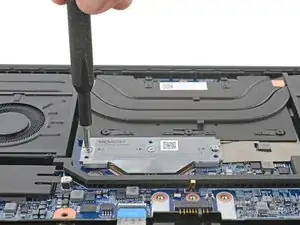

Ziehe die Schrauben des LPCAMM2 in der Reihenfolge fest, wie auf dem Modul abgedruckt ist.
In diesem Fall ist die Reihenfolge so: Mitte → Links → Rechts.
Ziehe die Schrauben fest. Überdrehe sie aber nicht, das Modul könnte sonst beschädigt werden.

Schritt 19

Richte die Unterkante des Akkus an ihrer Vertiefung aus.
Lege den Akku in seine Vertiefung und drücke ihn leicht fest.

Schritt 20

Ziehe die sechs unverlierbaren Kreuzschlitzschrauben am Akku wieder fest.

Schritt 21

Richte die Bodenplatte am Rahmen aus und lege sie auf.
Drücke sie rundherum an den Seitenkanten und Ecken fest, bis alle Clips eingeschnappt sind.

Schritt 22

Drehe die sechs unverlierbaren Kreuzschlitzschrauben an der Bodenplatte wieder fest.

Abschluss

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
