Einleitung

Diese Anleitung zeigt, wie die Hauptplatine im Lenovo Thinkpad T580 ausgetauscht wird.

Die häufigsten Probleme, die möglicherweise durch einen Austausch der Hauptplatine gelöst werden können, sind:

  • Der Computer schaltet sich zwar ein, fährt aber nicht hoch.
  • Der Computer lässt sich nicht einschalten.
  • Das BIOS zeigt einen beschädigte Hauptplatine oder Bauteil an.
  • Es gibt häufige Systemabstürze oder andere Schwierigkeiten und andere Bauteile sind als Verursacher ausgeschlossen.

Für diese Reparatur benötigst du keine besonderen Kenntnisse.

  1. bH5UrwETXLpnfOIV
    bH5UrwETXLpnfOIV
    CoMXxGHbyf2Ttpcc
    FjKZFIgZXfpHLaot
    • Drücke den Schieber an der linken Seite des Akkus nach links.

  2. Zir3L3Gmfu24eoGQ
    Zir3L3Gmfu24eoGQ
    qhKY2GFRKyfpptT5
    rAMGcG6TJgfGOfkX
    • Drücke den Schieber an der rechten Seite des Akkus nach rechts und drücke gleichzeitig den Akku nach oben hinaus

  3. AOkeN5pdOWGGMpqX
    AOkeN5pdOWGGMpqX
    P3OOwXwW66ymiRgb
    MISSJJ6NVNvvLPv4
    • Hole den Akku aus dem Akkufach heraus.

  4. GCsoyvaqyC2PN2GU
    GCsoyvaqyC2PN2GU
    eaD3ZrcZFDa1C1iS
    • Löse die acht 3,3 mm langen Kreuzschlitzschrauben #00 an der Bodenplatte.

    • Die Schrauben bleiben in der Bodenplatte hängen.

  5. sjOTZxvlwbAAF45C
    sjOTZxvlwbAAF45C
    XsKRybZDpGufCN3u
    bHaxTxZQBIIfLwuL
    • Nimm ein geeignetes Werkzeug, z.B. einen Jimmy, setze es in die Naht am Computer ein und lasse es rundum laufen. Verdrehe es ab und zu, damit sich die Rasten lösen.

  6. K1Px6bcaJXYYvWUK
    K1Px6bcaJXYYvWUK
    vIK55aCeZ5LlppDy
    hhvR1RX5GEbvbmYI
    • Wenn alle Rasten gelöst sind, kannst du die Bodenplatte entfernen.

    • Eventuell musst du etwas am Gerät rütteln, um auch die Rasten am Akkufach zu lösen.

  7. kFwSEXpZyBCKQuPs
    • Entferne die fünf 3,7 mm langen Kreuzschlitzschrauben #00, mit denen der interne Akku befestigt ist.

  8. wP65KmKyxf1YcsSK
    wP65KmKyxf1YcsSK
    3piUQ2RVgvjFBuVS
    RfuNCP1liATJOHoN
    • Trenne den Akkustecker von der Hauptplatine ab.

    • Entferne den internen Akku.

  9. PSAXeHNE63Y4QeeF
    PSAXeHNE63Y4QeeF
    RHMTnCCdIYNmtMtL
    • Trenne das Lüfterkabel von der Hauptplatine ab.

    which direction to pull the cable ?

    John Smith -

    Hard to pull the cable...

    Lucian Cumpata -

  10. gWMOSFKLqXiCBLEb
    gWMOSFKLqXiCBLEb
    uuTUNlISKUPUoiaD
    2AsYOpVL2scdreCD
    • Löse die fünf 4,6 mm langen Kreuzschlitzschrauben €00, mit denen der Lüfter und die Wärmeleitröhre befestigt sind.

    • Die Schrauben hängen im Kunststoff fest und lassen sich nicht entfernen.

  11. NlEaQMeVsOhQJBqH
    • Hebe den Lüfter direkt nach oben ab.

    • Vor dem Zusammenbau musst du erst die alte Wärmeleitpaste von der CPU und dem Kühlkörper entfernen und neue auftragen. Wenn du nicht weißt, wie das geht, dann schaue in unsere Anleitung für Wärmeleitpaste.

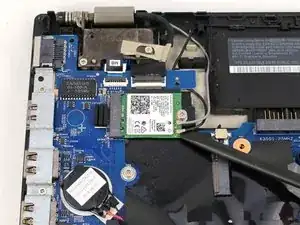

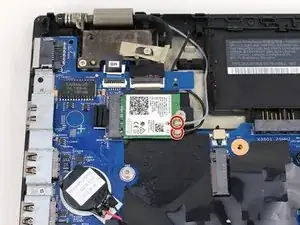

  12. EP4RA6RaGX4QYXmy
    EP4RA6RaGX4QYXmy
    4iLRki3APL63piMg
    aIpdNUW251GGnTQD

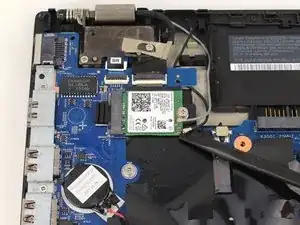

    • Nimm einen Spudger und trenne das graue und das schwarze Koaxialkabel von der WiFi-Karte ab.

  13. mIUkTKctT4YZnwNC
    mIUkTKctT4YZnwNC
    ITDIqw5Dqk1TqqlY
    eOwQB3RttQCRCsAL

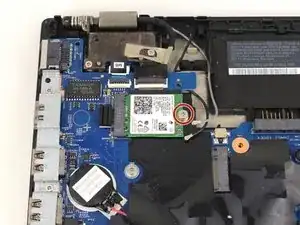

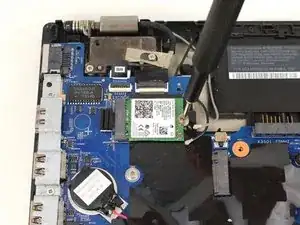

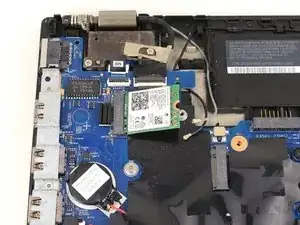

    • Entferne die drei 3,6 mm langen Kreuzschlitzschrauben #00 von der WiFi-Karte.

  14. PlBJwlOUS2wAAbmr
    PlBJwlOUS2wAAbmr
    kMUUOkyYfhCK5Nva
    ahHXRKqKGHs1fKai

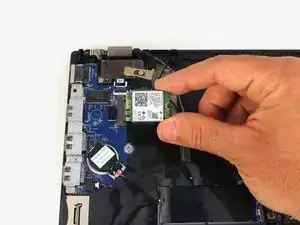

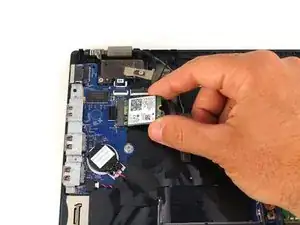

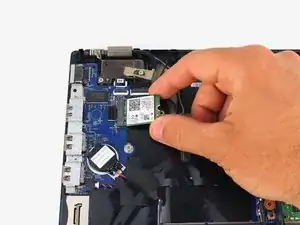

    • Schiebe die WiFi-Karte aus ihrem Anschluss auf der Hauptplatine heraus.

  15. lksGXHDHYejQIJVl
    lksGXHDHYejQIJVl
    qCBU3RTwbMY2j5dp
    TCv5kvHQkqMMSpWR
    • Drücke die beiden Halteklammern an den Seiten der Ram-Platine mit den Fingern nach außen.

  16. vYrPXnoSuEOJSYwL
    vYrPXnoSuEOJSYwL
    GQZJm3sl3IkrZ3lJ
    GRofCBgUNVumdeVX
    • Das RAM-Modul sollte leicht schräg nach oben springen.

    • Fasse das Modul an der Seitenkanten mit den Fingern und ziehe es aus dem Anschluss heraus.

    • Halte das Modul beim Zusammenbau schräg und drücke es in den Anschluss hinein.

  17. HPu2JuZ2FouYcBje
    HPu2JuZ2FouYcBje
    5IElNcZMerSIL2QK
    • Entferne das RAM-Modul vom Laptop.

    • Wenn dein zweites Modul vorhanden ist, dann entferne es auf gleiche Weise.

  18. Yfx6VKseRyKOpSO2
    • Drehe die drei 3,3 mm langen Kreuzschlitzschrauben #00 heraus, mit denen die Tastatur befestigt ist. Die Schrauben bleiben in den Schraubenlöchern hängen.

  19. fNxnZLeFvcHRan6f
    fNxnZLeFvcHRan6f
    p2Ulgp1VRdaQnfyX
    3CfgDGgVvlUqwUL3
    • Nimm einen Jimmy und heble unter der linken oberen Ecke der Tastatur.

    • Du hörst es vielleicht klicken, wenn sich die Clips an der Tastatur lösen.

    The keyboard should be removed by sliding it towards the screen, without the need of a "Jimmy". This releases the "hooks" shown on step 4, picture 2 and then it can be lifted safely.

    Peter Georgiev -

  20. 1cXrmZWucq3RvBTS
    1cXrmZWucq3RvBTS
    JUOhiSrP5AmfseX6
    fg6pb5W61pHc16Ju
    • Heble weiter an der Oberkante der Tastatur entlang und löse dabei die Clips.

    • Wenn die Oberkante komplett frei ist, dann fasse sie an und kippe die Tastatur über die Unterkante ein wenig hoch.

  21. RTygQ6pj1HUVv3vw
    RTygQ6pj1HUVv3vw
    nZYkcrhLdPU2IcBt
    VDI2Hn2DKfQgiFZo
    • Ziehe die Tastatur von dir weg und löse dabei die Clips an der Unterkante.

    • Ziehe die Tastatur nicht zu weit, sie ist immer noch mit zwei Flachbandkabels an der Hauptplatine angeschlossen.

    • Klappe die Tastatur mit der Oberseite nach unten über das Trackpad.

  22. bNXAXHIAiGRPZlUC
    bNXAXHIAiGRPZlUC
    OEb5j1twyddBkDP2
    jFFohfYX32iqFn4v
    • Klappe die beiden scharnierartigen schwarzen Sicherungsbügel an den ZIF-Anschlüssen auf der Hauptplatine mit einem Spudger hoch.

  23. B4yKGkLJHxIcPt2B
    B4yKGkLJHxIcPt2B
    im3SKXNJFyUYRS3s
    mWhyet6Xdii6UtMB
    • Ziehe die beiden Flachbandkabel mit einer stumpfen Pinzette aus den ZIF-Anschlüssen heraus.

  24. 5mFABCslBrBfilLy
    • Entferne die Tastatur.

    Is it just me, or in reality, do you need to push it upward, just like with the T460/T470/T470/T490 because from what I have seen, you just need to do the same thing as the W10DG model.

    Ellyot Laflamme -

  25. popgKnbuUnptsxLO
    popgKnbuUnptsxLO
    NykUmMR5CS5Rs3OZ

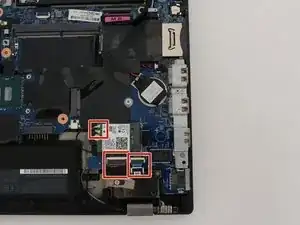

    • Trenne alle angeschlossenen Kabel ab.

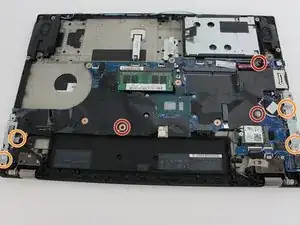

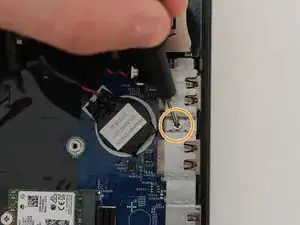

  26. bIt1aOq5Gtd6UWi5
    bIt1aOq5Gtd6UWi5
    4hEDHuwaXjrAXPOY
    ghmCgq5GuZaqr2LS

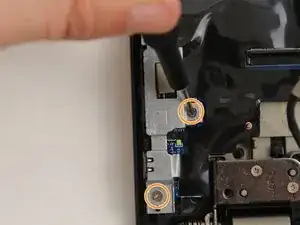

    • Entferne die drei 3,3 mm langen Kreuzschlitzschrauben #00, mit denen die Hauptplatine befestigt ist.

    • Entferne die drei 3,6 mm langen Kreuzschlitzschrauben #00 von den Halterungen der Anschlüsse und nimm sie heraus.

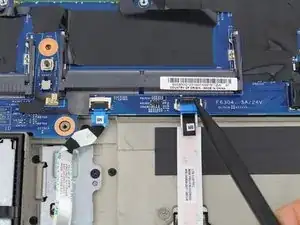

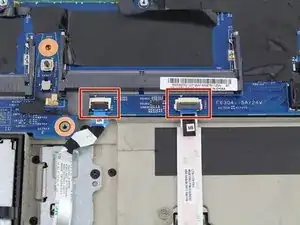

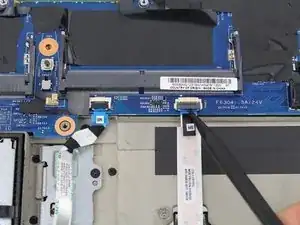

  27. CenXCHSxrEMVdDqF
    CenXCHSxrEMVdDqF
    YHXheYlRBGEKwwK4
    PxUXl2rKPmTCYqf2
    • Klappe die Sicherungsbügel an den ZIF-Anschlüssen des Trackpadkabels und des Fingerabdrucklesers mit der Spudgerspitze hoch.

  28. TvhnLpVJteARsCiy
    TvhnLpVJteARsCiy
    2gklAu5XdVTYJ3Yi
    EwkBCmQFplA1EYrX

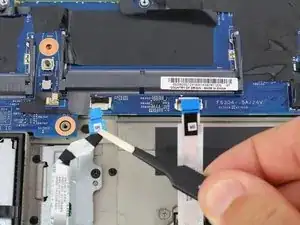

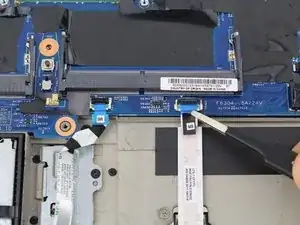

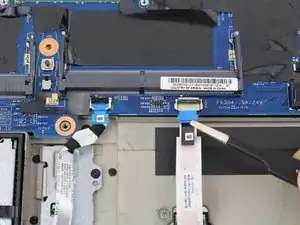

    • Hole die beiden Flachbandkabel mit einer stumpfen Pinzette heraus.

  29. TvdBKolGWYnJvZdG
    TvdBKolGWYnJvZdG
    Qi26PwUS2dWLSdmG
    TY5YyiRcQvPDDtmH

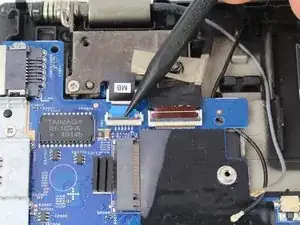

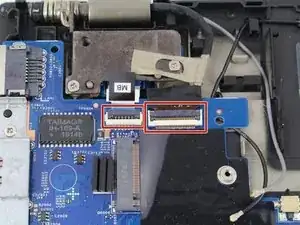

    • Klappe die Sicherungsbügel an den ZIF-Anschlüssen in der oberen linken Ecke der Hauptplatine mit der Spudgerspitze hoch.

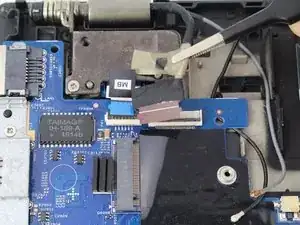

    • Ziehe die beiden Flachbandkabel mit einer stumpfen Pinzette heraus.

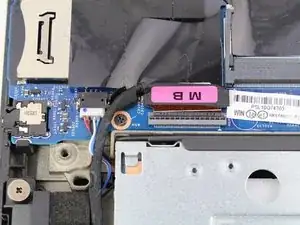

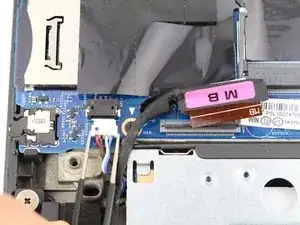

  30. 1NmrNeGBWjlWbQrQ
    1NmrNeGBWjlWbQrQ
    1lbATASry5GKhRX4
    UyAeKjlM3QIvBYKX

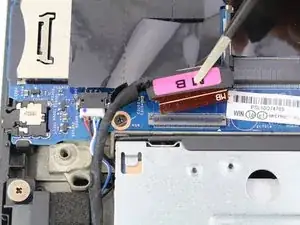

    • Klappe den Sicherungsbügel am ZIF-Anschluss unten links auf der Hauptplatine hoch.

    • Ziehe das Flachbandkabel und das Lautsprecherkabel mit einer stumpfen Pinzette aus ihren Anschlüssen heraus.

  31. XYbDC4Pj2ETBfP3h
    XYbDC4Pj2ETBfP3h
    XVbknmjHlAtuGvHk
    S3aEDVe2HLUvXo55

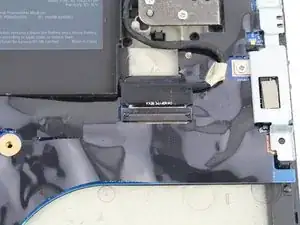

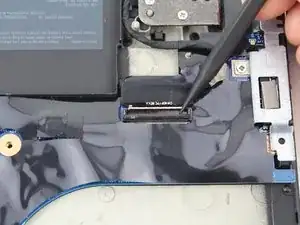

    • Klappe den Sicherungsbügel am ZIF-Anschluss in der oberen rechten Ecke der Hauptplatine hoch.

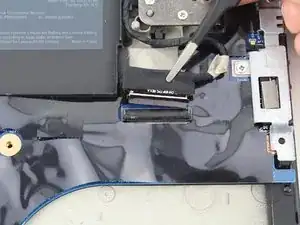

    • Ziehe das Flachbandkabel mit einer stumpfen Pinzette aus seinem Anschluss heraus.

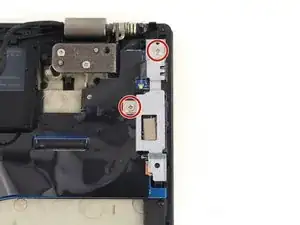

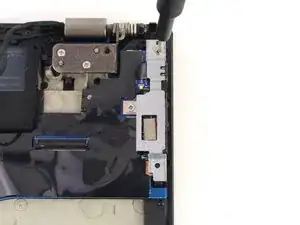

  32. PXWhXCgvybZOcVZu
    PXWhXCgvybZOcVZu
    kySRCsKan2DIAU6D
    pPIicxFKvjKEWcTV

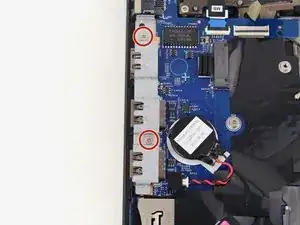

    • Entferne die vier 3,6 mm langen Kreuzschlitzschrauben #00, mit denen die Halterungen der Anschlüsse an den rechten und linken Seiten auf der Hauptplatine befestigt sind.

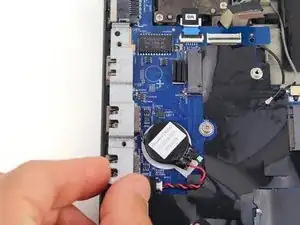

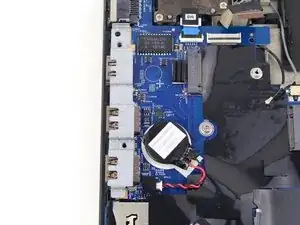

  33. WaxAGbiuFYjnL51R
    WaxAGbiuFYjnL51R
    BwAUuqFCR5sE1JE1
    5S5UMBQkr2ZSPWSu

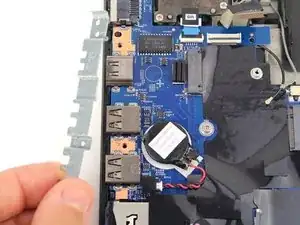

    • Nimm die Halterungen der Anschlüsse ab.

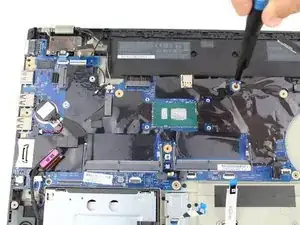

  34. WIRtY6fIJGkQAug1
    WIRtY6fIJGkQAug1
    tZmMTeSXJlyCQrPl

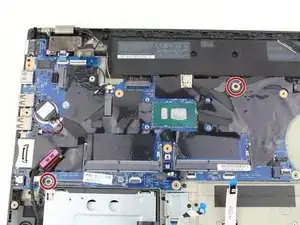

    • Entferne die beiden 3,3 mm langen Kreuzschlitzschrauben #00 von der Hauptplatine.

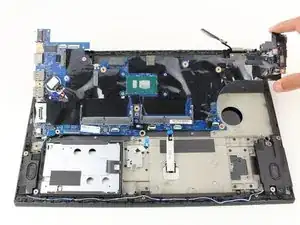

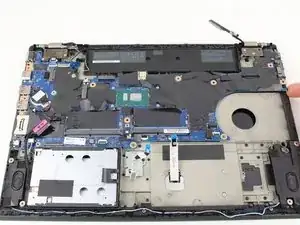

  35. OkGvpDZJQEdtvmeQ
    OkGvpDZJQEdtvmeQ
    SUNtIC2WHPfIXpXL
    iNwlwJ2O5qgU5K2u

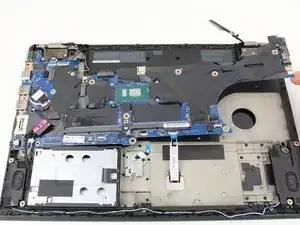

    • Hebe die Hauptplatine hoch und entferne sie.

    • Wenn deine Ersatzplatine keine CMOS-Batterie enthält, musst du sie von der alten Platine auf die neue übertragen. Diese Anleitung hilft dir dabei.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
