Lenovo ThinkPad Ultra Dock kaputtes Schloss reparieren

Geschrieben von: Jonas Braun
  • Kommentare: 0
Lenovo ThinkPad Ultra Dock kaputtes Schloss reparieren

Schwierigkeitsgrad

Schwierig

Schritte

11

Zeitaufwand

40 Minuten

Einleitung

Kennst du das auch? Dein Dock fällt Dir vom Schreibtisch mit dem Schlüssel im Schloss und nun ist die Schlossvorrichtung so verboge, dass man den Schlüssel nicht mehr drehen kann? Ich hoffe das genau bei diesem Problem dir diese Anleitung weiterhelfen kann. Wenn du ein ähnliches Problem hast oder ein ähnliches Modell kann die Anleitung vielleicht auch weiterhelfen da die Grundprinzipien recht gleich sind.

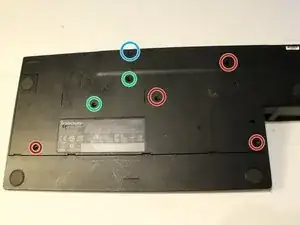

  1. OSgxCNCWtQwmnKw1

    • Alle eingezeichneten Schrauben entfernen und sicher verwahren.

    • Die eingezeicheneten Farben könnten vielleicht vertauscht sein

    • Am besten ist es die größe der Schrauben und deren dazugehörigen Löcher selbst zu merken!

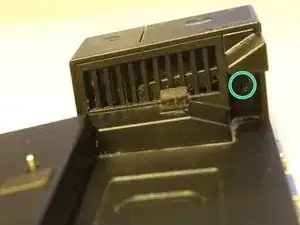

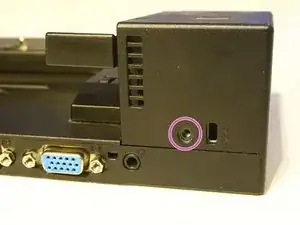

  2. bgMaxBMWLiwQhgHb
    bgMaxBMWLiwQhgHb
    bYPFxw5GMXCJ1IaK
    KbXZNFFfCeX2AYDt

    • Jene Schrauben entfernen

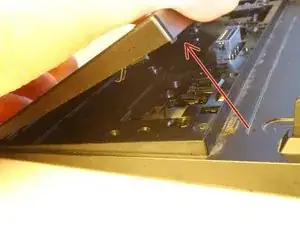

  3. aDmawQM6GdS5XINU

    • Vorsichtig das Verdeck von oben anheben bis sich die Klipverschlüsse lösen

    • dann nach unten hin wegziehen

    • der Klippverschluss rechts oben kann vielleicht ein wenig klemmen: Hier ist Feingefühl gefragt! Man kann aber auch einfach, wenn alle anderen Klipps gelöst sind von unten her nach oben drücken, was manchmal helfen kann

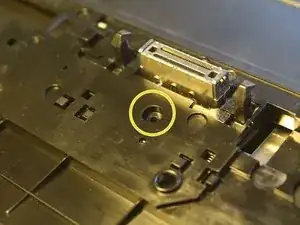

  4. FKshGXmtStjQksJi

    • Schraube lösen

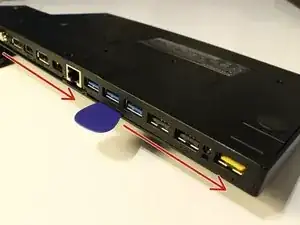

  5. FlTulUbEeLvDHgHn

    • Das Plektrum in diese Schlitze stecken und mehrfach in allen Schlitzen herum fahren, um das Gehäuse zu öffnen.

    • Wer kein Plektrum zur Hand hat, kann einfach die Fingernägel verwenden, aber Vorsicht vor scharfen Kanten

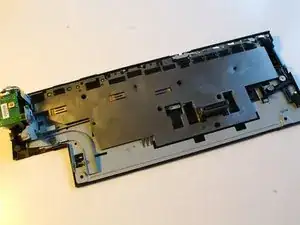

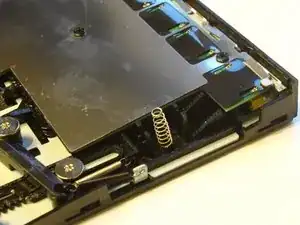

  6. LqDLVnpICLoZP1St
    LqDLVnpICLoZP1St
    KjaZVqw4UhmKbTxD

    • Ich empfehle die Feder im zweiten Bild mit Kleber anzukleben, damit das zusammensetzten des Docks später leichter wird.

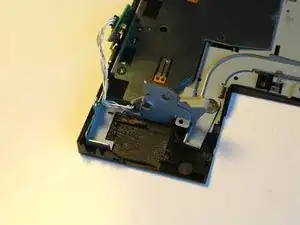

  7. YJUWBcmkKpsttMjV
    YJUWBcmkKpsttMjV

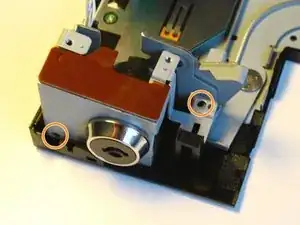

    41YaRTnW3XSQZNr6
    T1FIf1GmGWLfKbUv

    • Die eingezeichneten schrauben entfernen und das Schloss herausnehmen.

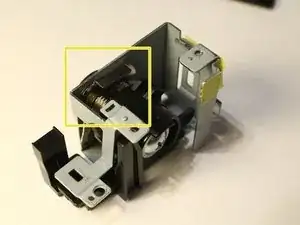

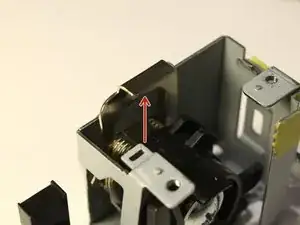

  8. 5rxtouSpIvgV6JGU
    5rxtouSpIvgV6JGU
    t3lOcGFeN2l5yYsb

    • Die Schlosssicherung mit einer Zange herausziehen

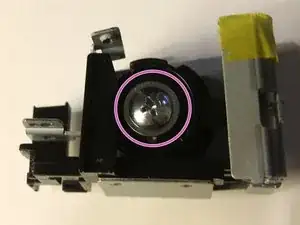

  9. jYArbcEtKyqOINUP

    • Schraube entfernen und Plastik Stück herausziehen

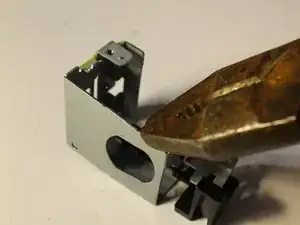

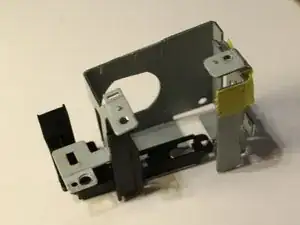

  10. G1e1ZtoimWdl1jDr
    G1e1ZtoimWdl1jDr
    J3ZHEhIQUr4TTCJR

    • Entferne das Schloss

    • Biege die Metall Stützstrukturen vorsichtig wieder in die richtige Form zurück

    • Man sollte aufpassen, dass man mit der Zange nicht ausversehen eine Metallstrucktur abbricht

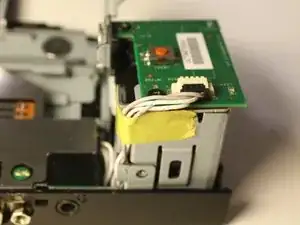

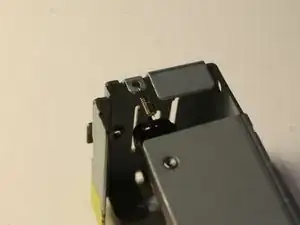

  11. SIqCPokQTygP4CCx
    SIqCPokQTygP4CCx
    5teO14mRwhskOEHG

    • Die Feder springt sehr leicht aus der Fassung, deshalb sollte diese nochmal vor dem Wiederzusammenbau überprüfen

    • Das Stück Klebeband sollte im Optimalfall wieder die Kabel überdecken. Auch sollte man darauf achten, dass die Kabel in der Führungsschiene nach unten verlaufen und nicht daneben!

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
