Einleitung
Diese Anleitung zeigt, wie der M.2 Festspeicher (Solid State Drive = SSD) im Lenovo ThinkPad X1 Carbon 7. Generation ausgetauscht wird. In dieses Laptop passen nur NVME SSDs, es ist nicht kompatibel mit SATA SSDs.
Erstelle vor Reparaturbeginn ein Backup der SSD, wenn möglich. Wenn sich das Betriebssystem auf der SSD befindet, dann informier dich, wie du das Betriebssystem mit einem geeigneten Klon-Programm kopieren kannst.
Denke abschließend daran, das Gerät komplett auszuschalten und vom Netz zu nehmen. Achte darauf, dass es nicht im Ruhemodus ist.
-
-
Löse die 5 unverlierbaren Schrauben, die die Bodenplatte halten, mit einem #1 Kreuzschlitzschraubendreher.
-
-
-
Setze ein Plektrum in einem 45° Winkel zwischen die Bodenplatte und den Rahmen ein, nahe der mittleren Schraube.
-
Heble das Plektrum nach unten, damit sich die Clips lösen, die die Bodenplatte halten.
-
-
-

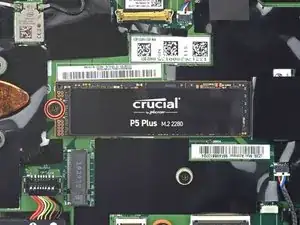

Entferne die 2,9 mm lange Kreuzschlitzschraube, mit der die SSD an der Hauptplatine befestigt ist.
-
-
-

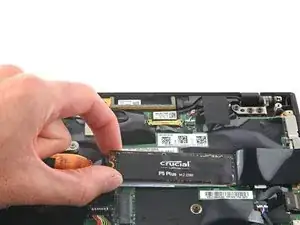

Fasse die Kanten der SSD in der Nähe der Schraubeneinkerbung.
-

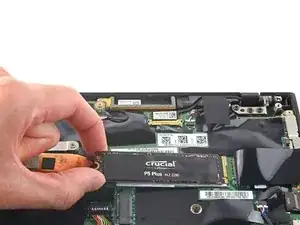

Hebe die SSD nach oben, um sie vom Wärmepad zu lösen.
-

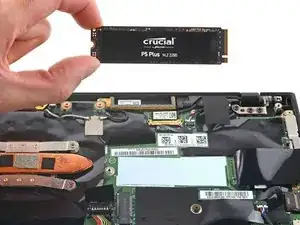

Ziehe die SSD vorsichtig heraus und entferne sie.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
