Lenovo ThinkPad X1 Carbon 7. Generation Tastatur tauschen

Geschrieben von: Everett James Barkley
  • Kommentare: 8
Lenovo ThinkPad X1 Carbon 7. Generation Tastatur tauschen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

1 Stunde

Einleitung

Diese Anleitung zeigt, wie die Tastatur im Lenovo ThinkPad X1 Carbon 7. Generation ausgetauscht wird. Es gibt einige Gründe, um die Tastatur auszutauschen: es funktioniert einfach nicht mehr, du möchtest Schmutz und Staub entfernen, es könnte sichtbar beschädigt oder einzelne Tasten defekt sein.

  1. xjUTndxP5QoSGLm1
    xjUTndxP5QoSGLm1
    xQlcma2edcb4NRgB

    • Löse die 5 unverlierbaren Schrauben, die die Bodenplatte halten, mit einem #1 Kreuzschlitzschraubendreher.

  2. dNJZNyWIerbt5ycp
    dNJZNyWIerbt5ycp
    IS2TTkcFxt1PAVtE
    k6MWeuOQ1ZgPfvZf

    • Setze ein Plektrum in einem 45° Winkel zwischen die Bodenplatte und den Rahmen ein, nahe der mittleren Schraube.

    • Heble das Plektrum nach unten, damit sich die Clips lösen, die die Bodenplatte halten.

    • Du wirst mehrere Clips hören, die sich lösen.

  3. W5K1uGLZ1U5RUdPk
    W5K1uGLZ1U5RUdPk
    DTNWxxJF4lEpZsWY
    GnFK6P6bhrixKaSV

    • Hebe die Bodenplatte vom Gerät weg und entferne es.

    • Auch dabei wirst du mehrere Klicks hören.

    • Beim Zusammenbau nach deiner Reparatur ist jetzt ein guter Zeitpunkt, deinen Rechner hochzufahren und alles zu testen, bevor du ihn wieder zusammenschraubst. Schalte deinen Rechner wieder ab, bevor du weitermachst.

  4. HuvkmTKEYAkNCqfW

    • Entferne 5 Phillips Schrauben Größe #0 an den Ecken des Akkus.

  5. acaSX1C4ObcZ4HsT
    acaSX1C4ObcZ4HsT
    FoO3LgMJA5dl5r12

    • Benutze ein Öffnungswerkzeug, um den Akkustecker vorsichtig aus der Halterung auf der Platine zu lösen.

    • Benutze keine Metall-Pinzette, um den Stecker zu lösen, da Kontakt von Metall auf Metall das Gerät beschädigen könnte.

    There is a tab on the side toward the wires. Be sure to lift from the top edge in the picture, and slide the bottom edge (the side with the wires) in first when reconnecting the battery.

    Bill Denney -

  6. N4ULtEmgnqKRQf5g
    N4ULtEmgnqKRQf5g
    OhaDLQAfU4tRW6Fk

    • Hebe den Akku an und entferne ihn aus dem Gerät.

  7. WyGst2dJNlwKNLNh
    WyGst2dJNlwKNLNh
    sCXk1TbhCJA6wjuu

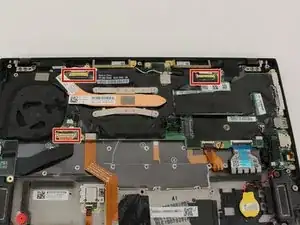

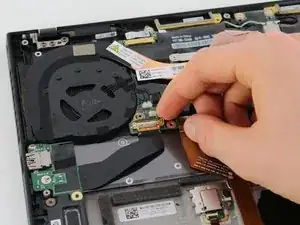

    • Hebe die kleinen Sicherungsbügel hinten an den Anschlüssen hoch und ziehe die Flachbandkabel heraus.

  8. F6IPGLYvnHGe3HZs
    F6IPGLYvnHGe3HZs
    UIUjXHEphiQgVJQE
    Y1RFXZa4LHNYHRhB

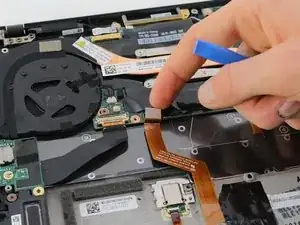

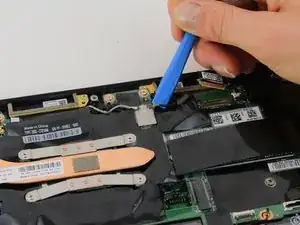

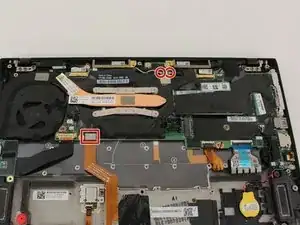

    • Hebe die Druckstecker hoch, bis sie sich von den Anschlüssen lösen.

    • Du kannst dazu deinen Fingernagel oder ein Öffnungswerkzeug benutzen.

  9. MsKPRnCpe2wZoZQA
    MsKPRnCpe2wZoZQA
    jCgS5TBPN3cq6ZCP
    Z1eNrnObFAiF6tOL

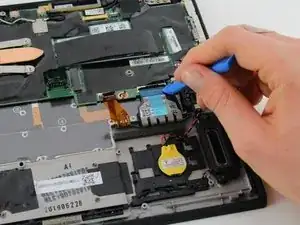

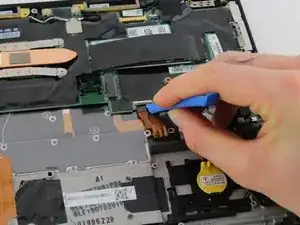

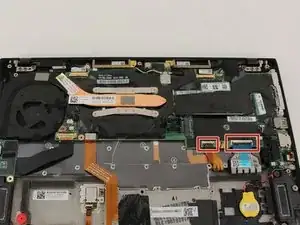

    • Hebe die Sicherungsbügel an den Anschlüssen hoch und ziehe die Flachbandkabel heraus.

    • Du kannst dazu deinen Fingernagel oder ein Öffnungswerkzeug benutzen.

  10. gNdPIQGqJYOMVonC

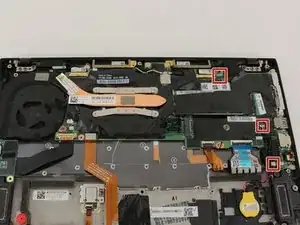

    • Ziehe die Stecker von den Anschlüssen ab.

  11. YHtaGZZFaa3ctrCB

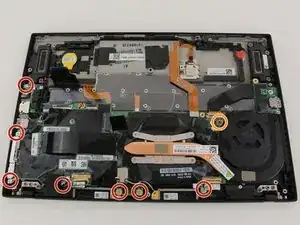

    • Entferne die sieben 4 mm langen Kreuzschlitzschrauben #0, mit denen die Hauptplatine befestigt ist.

    • Entferne die 3 mm lange Kreuzschlitzschraube #0 nahe beim Lüfter.

  12. KBGj2MfARW2ATCHI

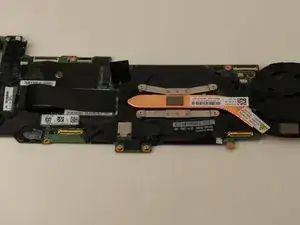

    • Hebe die Hauptplatine mitsamt dem Lüfter gerade nach oben aus dem Gerät heraus.

    You are missing a step here. There is a small USB buddy board on the right that blocks three of the sixty six screws. Loosen two screws, take it out, then go to step twelve.

    Schmied Wolfgang -

    Don’t forget to take out the SIM card slot/carrier before removing the MB.

    David Uebel -

  13. FHBcX1tyFHfAsGNo

    • Entferne sechsundsechzig 0,5 mm lange Kreuzschlitzschraube #00, mit denen die Tastatur befestigt ist.

    Whilst trying to undo the screws, on my Lenovo Carbon x1 gen 7, there's an additional plastic film on the underside of the original keyboard, glued shut. Any advice on how to proceed?

    Jason Sheng -

  14. sCqWOgdoGFOurwHu

    • Hebe die Tastatur gerade aus dem Laptop nach oben heraus.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Everett James Barkley

Mitglied seit: 16/09/20

443 Reputation

4 Kommentare

I did this and the new keyboard only works for 1 minutes be for stopping

parker kerby -

Where did you purchase the replacement keyboard from. I got mine from myfixguide and replaced using this tutorial. Worked flawlessly for me.

Rakesh S -

Does this work if you want to use a keyboard where the key layout is slightly different? I want to change a qwerty keyboard to a qwertz keyboard, where the enter key is shaped differently

Emily Tempus -

Keep in mind that some additional connectors will need to be disconnected if you have a LTE Modem.

Johan Bjäreholt -
