Lenovo ThinkPad X1 Yoga Ersatz des Displays

Beginne indem du das Notebook mit der Unterseite nach oben legst und alle neun Schrauben löst. Die Schrauben sollten allerdings weiterhin in der Kunststoffabdeckung verbleiben und nicht herausgenommen werden.

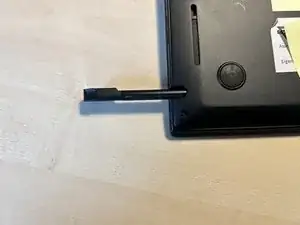

Entferne den Stift, falls das nicht schon geschehen ist.

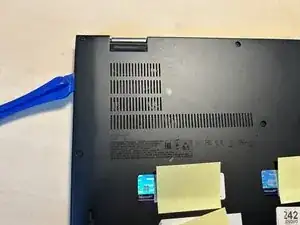

Entferne die Abdeckung beginnend an der rechten Ecke mit einem Spudger.

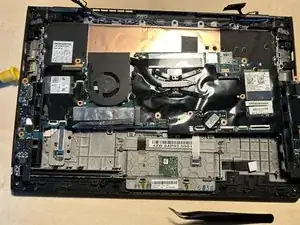

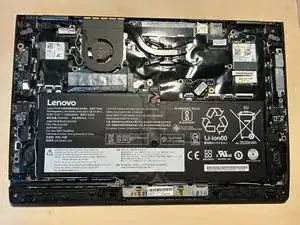

Für die kommenden Schritte arbeiten wir an dem Gerät wie es auf dem ersten Foto gezeigt ist.

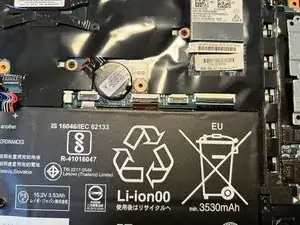

Der Akku muss abgetrennt werden, bevor wir mit den nächsten Schritten fortfahren.

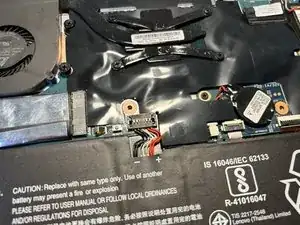

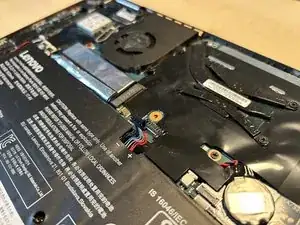

Benutze eine Pinzette oder einen Spudger um den Akkustecker von der Hauptplatine abzuheben.

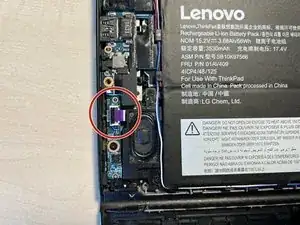

An der oberen linken Ecke findest du einen Konnektor für ein Flachkabel, welcher geöffnet werden muss.

Drehe den Mechanismus komplett auf und ziehe das Kabel heraus.

Ein weiterer Displaykonnektor, ähnlich dem auf der linken Seite, ist auch auf der rechten Seite vorhanden.

Verfahre hier genau wie vorher - Drehe den Mechanismus nach oben und ziehe das Flachkabel komplett heraus.

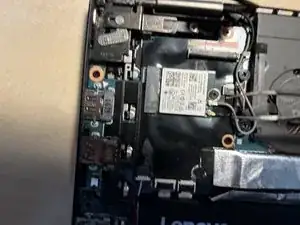

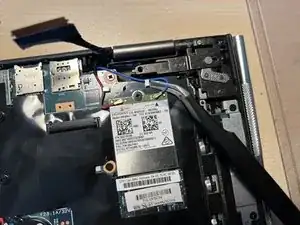

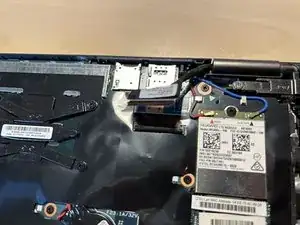

Wenn du eine LTE Karte eingelegt hast, können die zwei Konnektoren jetzt mit einer Pinzette entfernt werden. Passe hier allerdings auf, dass andere Kabel oder Konnektoren nicht beschädigt werden.

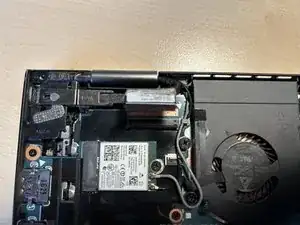

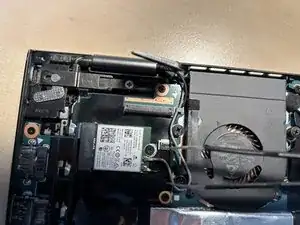

Die Wi-Fi Karte findest du auf der linken Seite. Sie verwendet zwei Antennenkonnektoren.

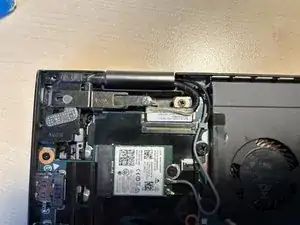

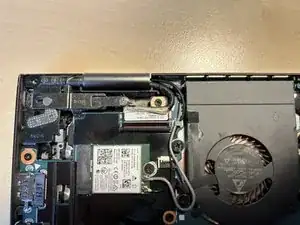

Ziehe nun sanft an den Konnektoren, wie eben bei der LTE Karte.

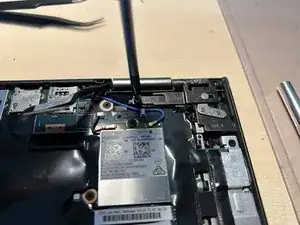

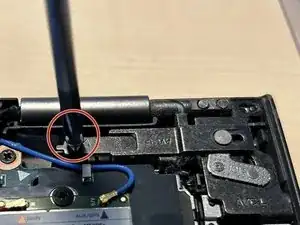

Während du das machst kannst du die Schrauben des linken Scharniers lösen.

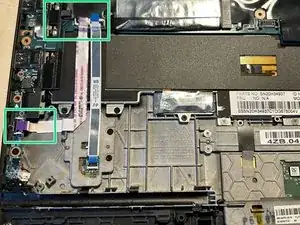

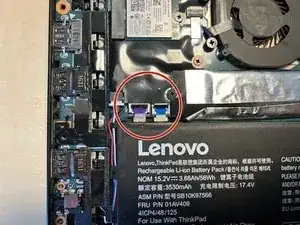

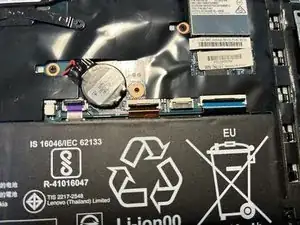

Es gibt noch weitere Flachkabel oberhalb des Akkus. Ziehe diese auf die selbe weise heraus, die du vorher schon benutzt hast.

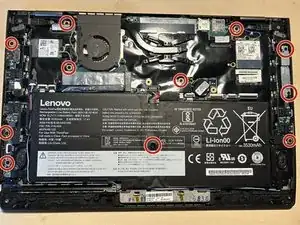

Bevor wir weitermachen, sollten wir alle (hier mit rot markierten) Schrauben entfernen.

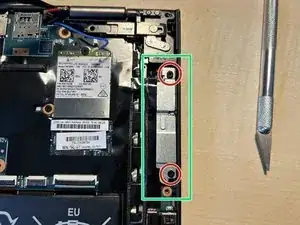

Es gibt eine Metallplatte, welche die Hauptplatine auf der rechten Seite hält. Diese muss auch entfernt werden.

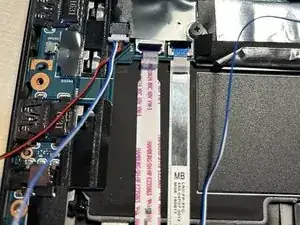

Links des Akkus sind weitere Flachkabel, die diskonnektiert werden müssen.

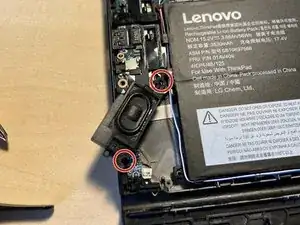

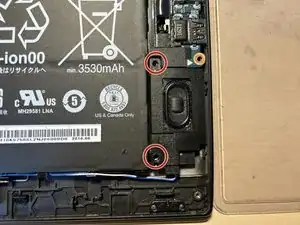

Wenn du es nicht schon getan hast, kannst du jetzt die zwei Schrauben des rechten Lautsprechers lösen.

Der linke Lautsprecher ist ebenfalls mit zwei Schrauben gesichert.

Wenn die Lautsprecher ausgebaut sind sollte der Akku auch entfernt werden.

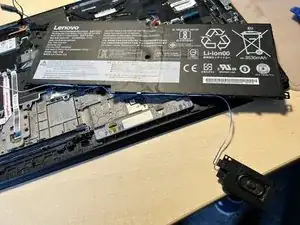

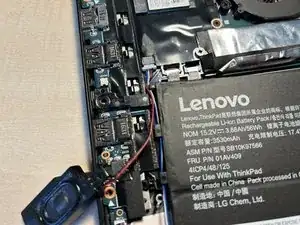

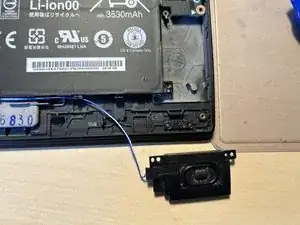

Beachte, dass der rechte Lautsprecher mit seiner Verkabelung am Akku angebracht ist. Du musst diese allerdings nicht lösen.

Ich habe hier den Akku und die Verkabelung auseinandergebaut, was allerdings nicht unbedingt notwendig ist.

Benutze einen Spudger oder deine Fingernägel, um den Stecker des Lautsprechers von der Hauptplatine abzuziehen. Ziehe hierfür an dem weißen Kunststoff und nicht am Kabel selbst.

Nachdem du jetzt die Lautsprecher, die Kabel und Flachkabel sowie alle Schrauben entfernt hast, kannst du jetzt die Hauptplatine entfernen.

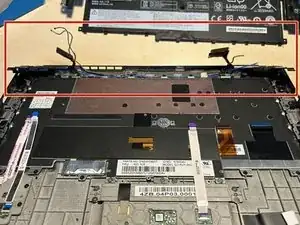

Nachdem der Akku, alle Schrauben und alle Kabel aus den Konnektoren entfernt sind, kann die Hauptplatine von links nach rechts aus dem Gerät herausgehoben werden.

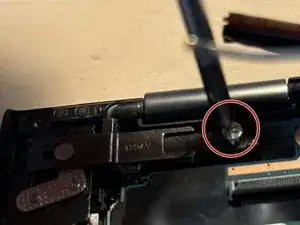

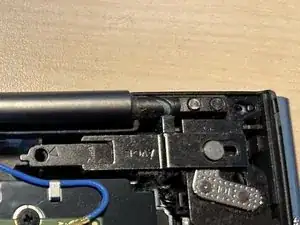

Wenn nicht schon passiert, kannst du die zwei silbernen PH 1 Schrauben in der oberen linken und rechten Ecke in der Nähe der Displayscharniere finden.

Entferne beide Schrauben, um das Display von der Gehäuseabdeckung zu trennen.

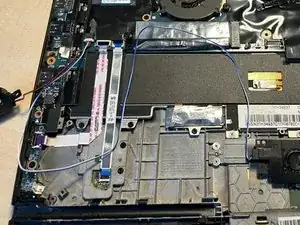

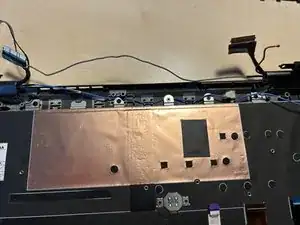

Abhängig von der Konfiguration deines Gerätes gibt es noch ein oder zwei Kabel, die in den oberen Bereich des Laptops ragen.

Wenn du alle Kabel entfernt hast, kannst du die Scharniere nach oben klappen und das Display entfernen.
