Lenovo ThinkPad X270 SSD tauschen

Ziehe alle Kabel heraus und fahre deinen Laptop komplett herunter.

Setze eine aufgebogene Büroklammer in die Öffnung am microSIM-Karteneinschub an der rechten Kante des Laptops ein.

Drücke die Büroklammer fest hinein, bis der Einschub herauskommt.

Entferne den Einschub.

Lege deinen Laptop umgekehrt hin, um an den externen Akku heranzukommen.

Der Akku ist mit zwei Schiebelaschen befestigt.

Schiebe die linke Lasche (sie ist mit 1 markiert) in die entriegelte Position, sie wird dann klicken und die linke Seite des Akkus freigeben.

Halte die rechte Lasche (sie ist mit 2 markiert) in die entriegelte Positions und schiebe den Akku aus seiner Vertiefung heraus.

Löse die acht Kreuzschlitzschrauben an der Rückabdeckung; sie bleiben im Schraubenloch hängen.

Setze ein Plektrum mit der flachen Seite zwischen die untere rechte Kante der Rückabdeckung und dem Rahmen ein.

Heble die Rückabdeckung hoch, um die Rasten unten rechts zu lösen.

Lasse das Plektrum in der unteren rechten Ecke stecken.

Schiebe das Plektrum zur unteren linken Ecke hin und löse die Rasten an der Unterkante.

Setze das Plektrum in die untere linke Ecke ein und schiebe es bis zum ersten USB-Anschluss, um die Rasten an der linken Seite zu lösen.

Setze ein Öffnungswerkzeug zwischen die obere linke Ecke der Rückabdeckung und dem Rahmen ein.

Heble die Rückabdeckung hoch, bis sich die Rasten an der oberen linken Ecke lösen.

Wiederhole das an der rechten oberen Ecke.

An der Oberkante befinden sich fünf Rasten.

Setze ein Öffnungswerkzeug in den Spalt zwischen der Rückabdeckung und dem Rahmen nahe bei einer der Rasten ein.

Drücke das Werkzeug hinein, bis sich die Raste löst.

Drücke das Werkzeug an verschiedenen Stellen der Oberkante zwischen die Rückabdeckung und den Rahmen, um alle Rasten an der Oberkante zu lösen.

Entferne die Rückabdeckung.

Drücke mit einem Spudger abwechselnd auf beide Seiten am Stecker des internen Akkus, so dass er allmählich aus dem Anschluss herauskommt.

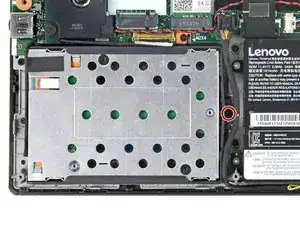

Entferne die 3,7 mm lange Kreuzschlitzschraube, die den SSD-Käfig am Rahmen befestigt.

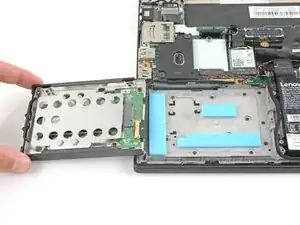

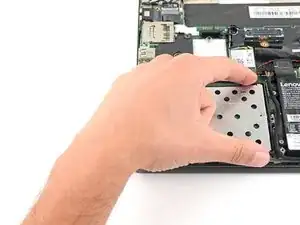

Lege den SSD-Käfig behutsam über die linke Kante des Laptops.

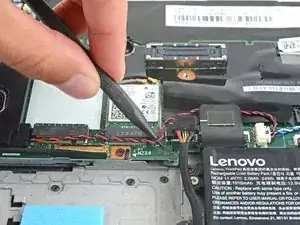

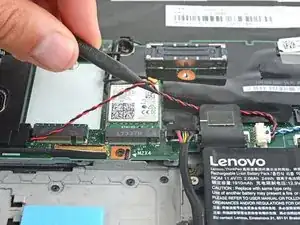

Verschiebe das rot-schwarze Lautsprecherkabel mit einem Spudger oder deinen Fingern so , dass du an den Anschluss des SSD-Kabels auf der Hauptplatine herankommst.

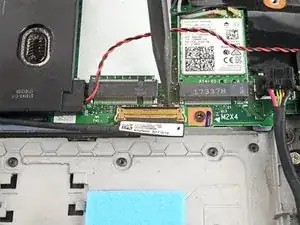

Setze einen Spudger mit der Spitze unter den metallenen Sicherungsbügel, der um den Anschluss des SSD-Kabels eingerastet ist.

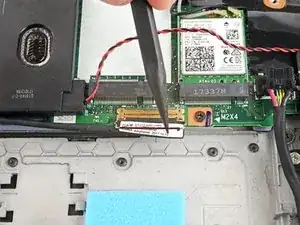

Klappe den Sicherungsbügel über den Anschluss hinüber.

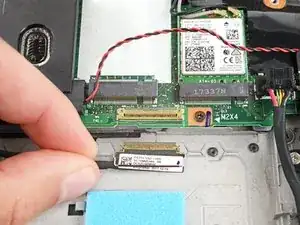

Ziehe vorsichtig das SSD-Kabel gerade aus dem Anschluss heraus.

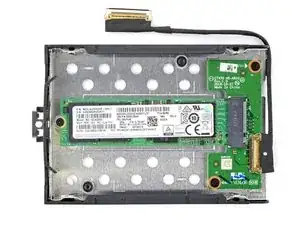

Lege den SSD-Käfig mit der Unterseite nach oben auf deine Arbeitsfläche.

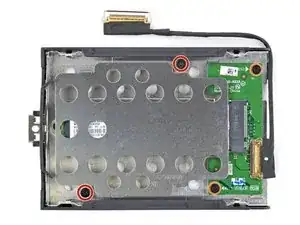

Entferne die beiden 3,7 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der SSD befestigt ist.

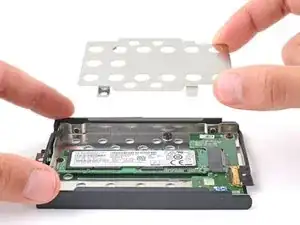

Entferne die Abdeckung der SSD.

Entferne die 3,1 mm lange Kreuzschlitzschraube, mit der die SSD im Käfig befestigt ist.

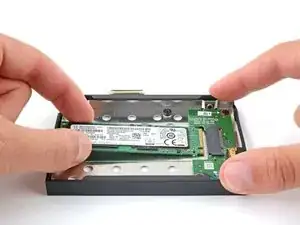

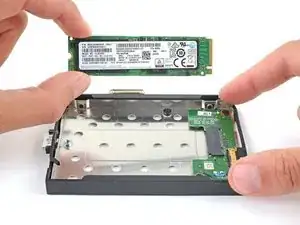

Halte den SSD-Käfig mit einer Hand gegen die Arbeitsfläche gedrückt und ziehe die SSD mit der anderen Hand gerade aus dem Anschluss heraus.
