Einleitung
Die Einschaltung des Gerätes hat nicht funktioniert.
-
-
Das Meiste von Benötigten befindet sich z.B. im IFIXIT Pro Tech Toolkit
-
Sonst benötigt man noch
-
Lötutensilen (Lötkolben, Flussmittel, Entlötlitze usw.)
-
ggf. Lupe
-
-
-
Die Demotage des Bodenplatte erfolgt exakt, wie in der Anleitung Lenovo Yoga 710-15IKB Back Cover Replacement.
-

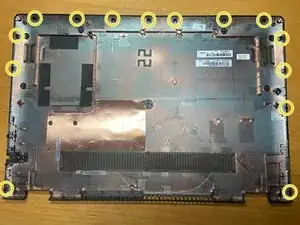

Hier die demontierte des Bodenplatte für erleichterte Suche der Einrasthacken.
-
-
-

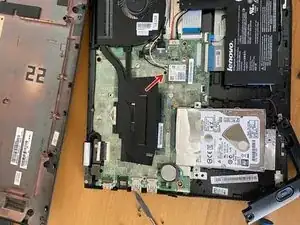

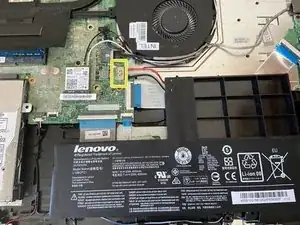

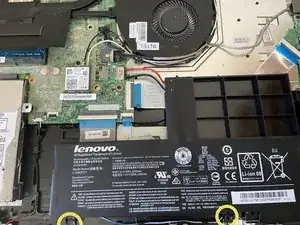

Den Akkustecker von der Motherboard abziehen
-
Die Schrauben des Akkus lösen
-
Akku rausnehmen
-
-
-

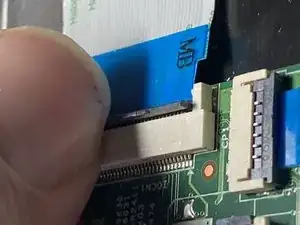

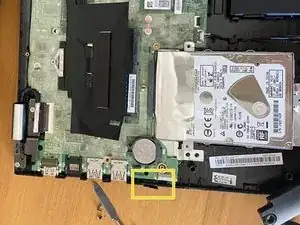

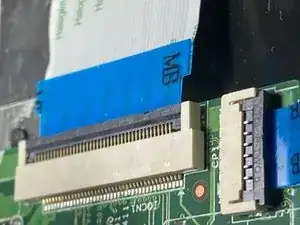

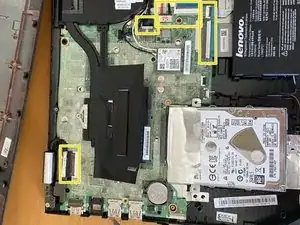

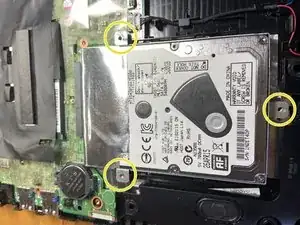

Alle Flachkabel von Motherboard, in gleicher Art und Weise wie beim HDD trennen.
-

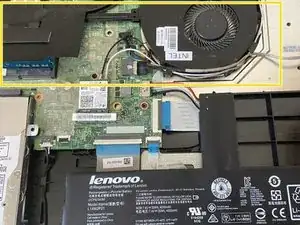

Kabel von Ventilator ebenso trennen
-
-
-
Die Schrauben der Motherboard lösen
-
Motherboard anheben und herausziehen
-
Motherboard umdrehen
-

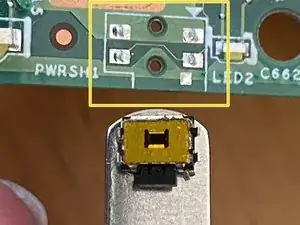

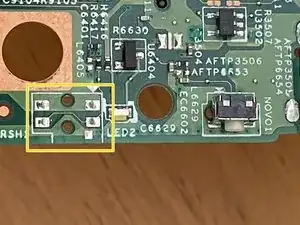

Auf der unteren Seite des Motherboards befindet sich der Schalter.
-
-
-

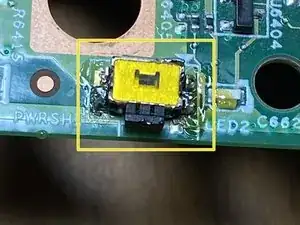

Leistungsschalter anlöten
-
Überreste von Zinn mit Entlötlitze entfernen
-
Überreste von Flussmittel ebenso entfernen
-
-
-
Beim Einsetzen des Motherboards in das Gehäuse darauf achten, dass die Knopfkappe tatsächlich den Stromschalter betätigt.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
