Lenovo Yoga 710-14IKB Kopfhörerbuchse tauschen

Geschrieben von: Evan Cruzen
  • Kommentare: 3
Lenovo Yoga 710-14IKB Kopfhörerbuchse tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

10 - 15 Minuten

Einleitung

Diese Anleitung zeigt, wie die Platine der Kopfhörerbuchse (mit dem SD-Kartenleser) Lenovo Yoga 710-14KB ausgetauscht wird.

  1. kChZtk6LroZc6IPB

    • Schalte dein Gerät vor Reparaturbeginn komplett aus.

    • Entferne die neun 5 mm langen Torx T4 Schrauben, mit denen die Bodenplatte befestigt ist.

    • Entferne die 8 mm lange Torx T4 Schraube in der Mitte.

    • Ziehe beim Zusammenbau die Schrauben nicht zu fest an, die Bodenplatte könnte brechen.

  2. VIJmpowuxHAU4ny2
    VIJmpowuxHAU4ny2
    hHUtHNSiWAutT3po
    yjYeZmFvbMOIDjFK

    • Heble die Bodenplatte mit einem Kunststoffwerkzeug nach oben vom Laptop weg. Fange an einer Ecke an und arbeite dich rund um den Rand herum.

    • Die Bodenplatte ist groß, flach und besteht aus dünnem Kunststoff. Sie bricht leicht, heble deswegen nicht zu kräftig.

  3. Rqxe5g5ODfRvFmcZ
    Rqxe5g5ODfRvFmcZ
    BpMthSlCaApxuAJZ

    • Entferne die vier 3 mm langen Kreuzschlitzschrauben #00, mit denen der Akku befestigt ist.

    • Achte darauf, dass die Schrauben nicht beschädigt werden. Achte auch darauf, dass sie nicht ins Gehäuse hineinfallen.

  4. 6FW4Jb22b6AjnqrC
    6FW4Jb22b6AjnqrC
    y6wbOKAXniNN6nbf

    • Löse den Akkustecker mit einem Öffnungswerkzeug oder deinen Fingern aus dem Anschluss auf der Hauptplatine heraus.

    The connector slides out of the metal housing, not up from the board.

    Matthew Karmel -

    Thanks for the comment! I’ve corrected the step.

    Arthur Shi -

  5. vVeZeSsnHrNIWyeX

    • Entferne den Akku.

    i just bought a battery for my lenovo yoga 710-14ikb from ifixit..and now battery is not detected.

    jeffrey orr -

  6. n1FWOFLVOvfhAccI

    • Entferne die beiden 3 mm langen Kreuzschlitzschrauben #00, mit denen die Platine befestigt ist.

    • Diese Schrauben können manchmal ziemlich schwergängig sein. Achte darauf, dass die Köpfe nicht beschädigt werden.

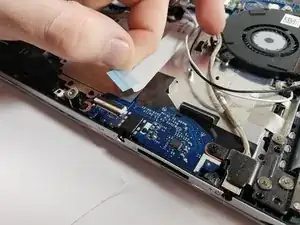

  7. PtYvJ6N4IXmTTuQ4

    • Hebe die schwarze Leiste an, mit der das Kabel zur Kopfhörerplatine gesichert ist.

    • Trenne das Kabel ab.

    • Ziehe nicht zu stark am Kabel und beschädige es nicht.

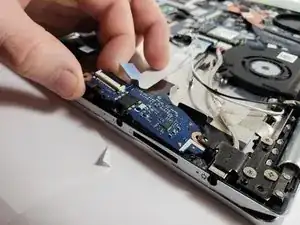

  8. UgSGPQPFiaUSwl6E
    UgSGPQPFiaUSwl6E
    BveumlUZQRjqFl3U

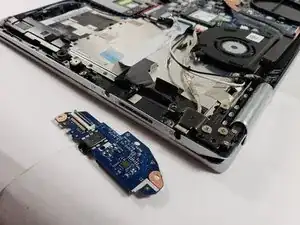

    • Entferne die Platine der Kopfhörerbuchse.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
