Lenovo Yoga 710-14IKB Lüfter tauschen

Geschrieben von: Grant Doerksen
  • Kommentare: 4
Lenovo Yoga 710-14IKB Lüfter tauschen

Schwierigkeitsgrad

Mittel

Schritte

5

Zeitaufwand

5 Minuten

Einleitung

Diese Anleitung zeigt, wie der Lüfter im Lenovo Yoga 710-14IKB ausgetauscht wird. .

  1. kChZtk6LroZc6IPB

    • Schalte dein Gerät vor Reparaturbeginn komplett aus.

    • Entferne die neun 5 mm langen Torx T4 Schrauben, mit denen die Bodenplatte befestigt ist.

    • Entferne die 8 mm lange Torx T4 Schraube in der Mitte.

    • Ziehe beim Zusammenbau die Schrauben nicht zu fest an, die Bodenplatte könnte brechen.

  2. VIJmpowuxHAU4ny2
    VIJmpowuxHAU4ny2
    hHUtHNSiWAutT3po
    yjYeZmFvbMOIDjFK

    • Heble die Bodenplatte mit einem Kunststoffwerkzeug nach oben vom Laptop weg. Fange an einer Ecke an und arbeite dich rund um den Rand herum.

    • Die Bodenplatte ist groß, flach und besteht aus dünnem Kunststoff. Sie bricht leicht, heble deswegen nicht zu kräftig.

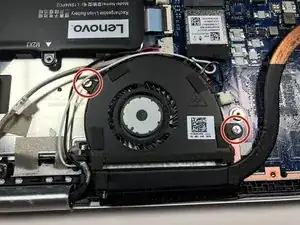

  3. WPFGATaUm5NAIV5F
    WPFGATaUm5NAIV5F
    GMXIuYWKpDHhQeu2

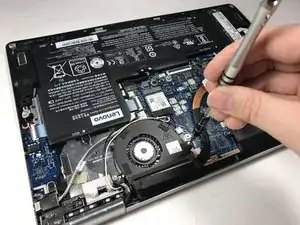

    • Entferne die beiden 4 mm langen Kreuzschlitzschrauben #00, mit denen der Lüfter befestigt ist.

    • Achte darauf, dass die dünnen Kunststofflaschen am Lüftergehäuse nicht brechen.

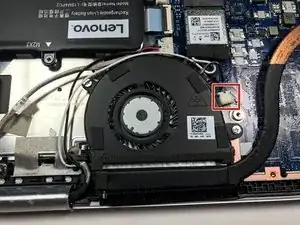

  4. oCR4SwwhVFZvBHEa
    oCR4SwwhVFZvBHEa
    GnLfHGFmgb5GoT4b

    • Trenne das Lüfterkabel mit einem Öffnungswerkzeug oder deinem Fingernagel von der Hauptplatine ab.

    • Schiebe es gerade aus seinem Anschluss heraus.

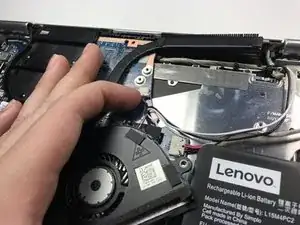

  5. Db5QtZgs4fUDpaYj
    Db5QtZgs4fUDpaYj
    CdBZNaOHkdEJwQ4N

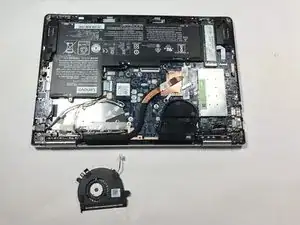

    • Hebe den Lüfter nach oben aus seiner Befestigung heraus.

    • Achte darauf, dass die kleinen Kunststofflaschen nicht an anderen Teilen oder Kabeln hängen bleiben.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
