Lenovo Yoga 710-14IKB Wi-Fi Karte tauschen

Geschrieben von: Grant Doerksen
  • Kommentare: 1
Lenovo Yoga 710-14IKB Wi-Fi Karte tauschen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

10 Minuten

Einleitung

Diese Anleitung zeigt, wie die WiFi-Karte im Lenovo Yoga 710-14IKB ausgetauscht wird.

  1. kChZtk6LroZc6IPB

    • Schalte dein Gerät vor Reparaturbeginn komplett aus.

    • Entferne die neun 5 mm langen Torx T4 Schrauben, mit denen die Bodenplatte befestigt ist.

    • Entferne die 8 mm lange Torx T4 Schraube in der Mitte.

    • Ziehe beim Zusammenbau die Schrauben nicht zu fest an, die Bodenplatte könnte brechen.

  2. VIJmpowuxHAU4ny2
    VIJmpowuxHAU4ny2
    hHUtHNSiWAutT3po
    yjYeZmFvbMOIDjFK

    • Heble die Bodenplatte mit einem Kunststoffwerkzeug nach oben vom Laptop weg. Fange an einer Ecke an und arbeite dich rund um den Rand herum.

    • Die Bodenplatte ist groß, flach und besteht aus dünnem Kunststoff. Sie bricht leicht, heble deswegen nicht zu kräftig.

  3. kgk6cjAcSQnXUW1y
    kgk6cjAcSQnXUW1y
    6XHAICZtKYcDCs5v
    2sLanio4gV1TyUfK

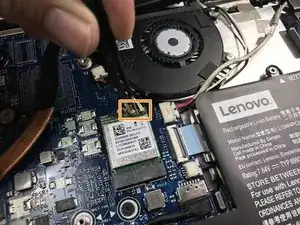

    • Oben an der WiFi-Karte befindet sich ein Klebeband. Ziehe es ab.

    • Löse das schwarze und das weiße Antennenkabel mit einer Pinzette von der WiFi-Karte ab.

    • Arbeite sehr vorsichtig. Der Stecker und der Anschluss sind sehr empfindlich. Wenn du zu stark ziehst, kann sich der Anschluss von der Platine lösen.

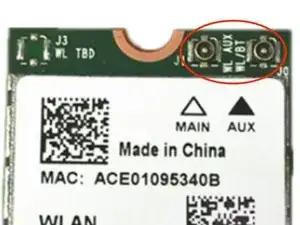

    • In Bild 3 siehst du den unbeschädigten Anschluss.

  4. YuXpPMLiUDufA3H4

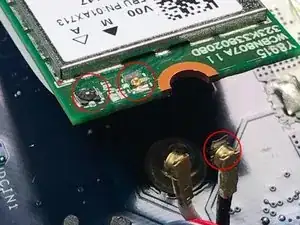

    • In diesem Bild siehst du, was passiert, wenn du zuviel Gewalt anwendest!

  5. 1EBSnj6q3Kif6sJR

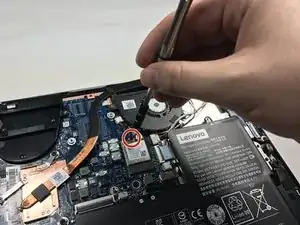

    • Entferne die 3 mm lange Kreuzschlitzschraube #00, mit der die Karte oben in der Mitte befestigt ist.

  6. sUfPUKEDHeBtCoKg
    sUfPUKEDHeBtCoKg
    EW1WNHhBKImd2Gto
    NAFN4EXDMUkJAuIy

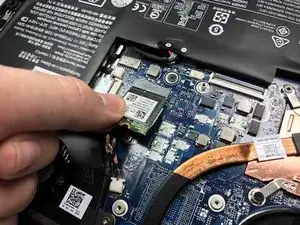

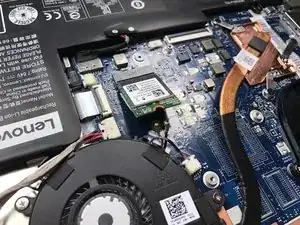

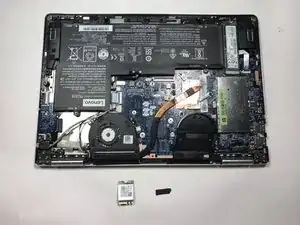

    • Nun sollte die Karte von der Oberfläche gelöst sein. Ziehe sie vorsichtig aus ihrem Anschluss heraus und entferne sie.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
