Lenovo Z70-80 Austausch der Hauptplatine

Geschrieben von: Eduardo Delgado
  • Kommentare: 0
Lenovo Z70-80 Austausch der Hauptplatine

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

20 - 30 Minuten

Einleitung

Dies ist eine Schritt-für-Schritt Anleitung, die dir zeigt, wie du die Hauptplatine deines Lenovo Z70-80 Laptops ausbaust.

  1. uQ5oCYUnBslcb22E
    uQ5oCYUnBslcb22E
    Bea3JiYoesSEafvG

    • Benutze deine Finger, um beide Laschen voneinander weg zu drücken, wodurch der Akku freigegeben wird.

    • Ziehe den Akku heraus.

  2. LDGyUUHkNFQ4xP6e
    LDGyUUHkNFQ4xP6e
    xdw3h3fEZLj4SOp2
    U4dFseLKXF11Vgy4

    • Entferne die beiden Kreuzschlitzschrauben #0 von der unteren Abdeckung.

    • Schiebe die Abdeckung leicht nach unten, hebe es dann an und entferne es.

  3. xKYXbYjqg6JhoJJ2
    xKYXbYjqg6JhoJJ2
    IxdopjPGjfUQ2wKd
    EEuCUxZTGIeGXkNo

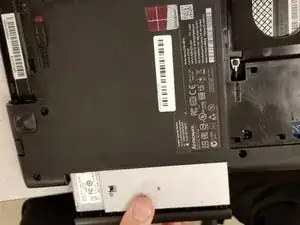

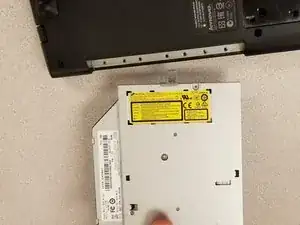

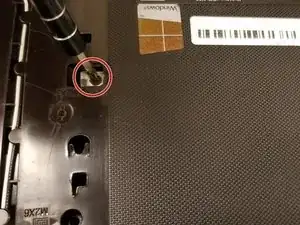

    • Entferne die 3mm Kreuzschlitzschraube #0 des Laufwerks.

    • Ziehe das Laufwerk heraus.

  4. XjSMqR3uiJZUCysl
    XjSMqR3uiJZUCysl
    PNl3eLCLM52ARWBR
    wcARfk3Bce1GOdUJ

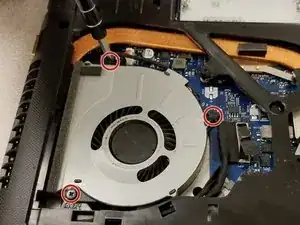

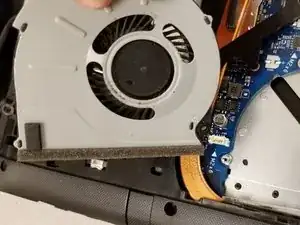

    • Entferne die drei 6mm Kreuzschlitzschrauben #0 des Lüfters.

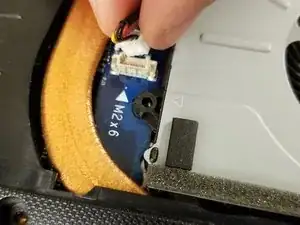

    • Diskonnektiere den Lüfter von der Hauptplatine, indem du den Stecker nach oben herausziehst.

  5. CqeF5xdcyXZUwkxf

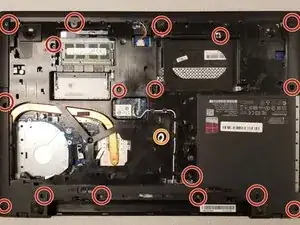

    • Entferne alle 17 (siebzehn) 7mm Kreuzschlitzschrauben #0.

    • Hier liegt ein Aufkleber über der entsprechenden Schraube. Entferne ihn und löse die Schraube dann.

    • Entferne die untere Abdeckung.

  6. ZDKQXe5yRIWDTvPZ
    ZDKQXe5yRIWDTvPZ
    DWkE5ZFRLKwBbxZE
    XRtwEAIbWCMcnGXD

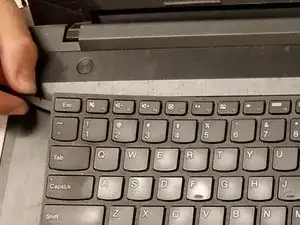

    • Hebele an den Ecken der Tastatur nach oben, indem du einen Spudger benutzt.

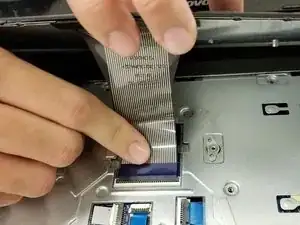

    • Ein Kabel mit einer ZIF-Steckverbindung ist am Boden der Tastatur angebracht. Hebe die kleine schwarze Lasche am Stecker an und entferne das Kabel.

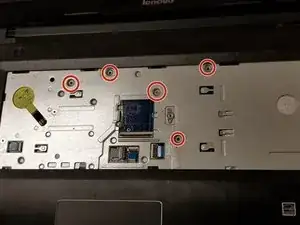

    • Entferne die fünf 3mm Kreuzschlitzschrauben #0

  7. YAKGnCxAfiAVtNDM
    YAKGnCxAfiAVtNDM
    vRWP61cPr3DSfAcH
    DunPAX2ipfOIHQEQ

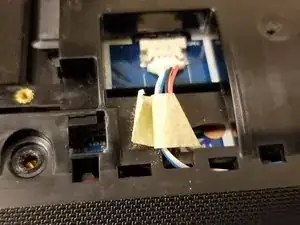

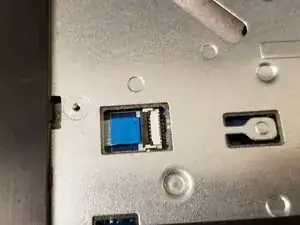

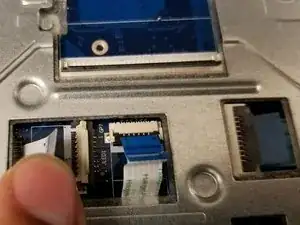

    • Entferne alle Flachkabel und Steckverbindungen von der Vorder- und Rückseite des Laptops.

    • Denke daran, die kleinen schwarzen Laschen der ZIF-Konnektoren nach oben zu klappen, um die Kabel sicher entfernen zu können.

  8. afIJwCJLCI4UkvFB
    afIJwCJLCI4UkvFB
    boJNCPWdsA3kqVLH

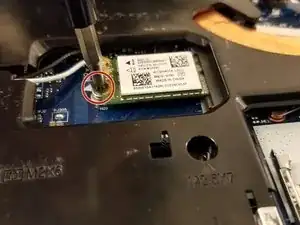

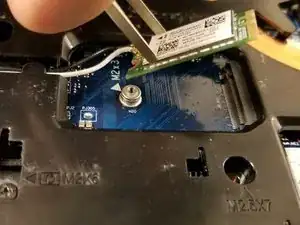

    • Entferne die 3mm Schraube und ziehe die Kabel sanft aus den Haken, die sie dort halten.

  9. jelucWIQVsTXPC4i
    jelucWIQVsTXPC4i
    uxANAuAG3rWwp6xf

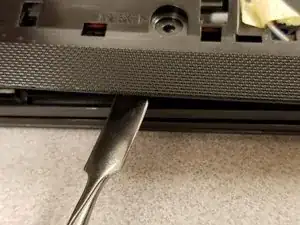

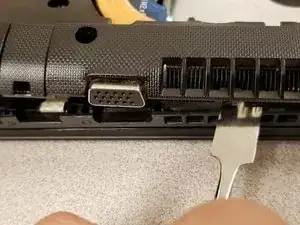

    • Benutze einen Spudger an den Kanten der Laptopabdeckung um sanft nach oben zu hebeln. Hierdurch kannst du die Abdeckung entfernen

  10. RpNEIYfUYFNLfK4v
    RpNEIYfUYFNLfK4v
    qtbnO5TKdBHO5V4G
    fNtFbHavLKEgbP2Q

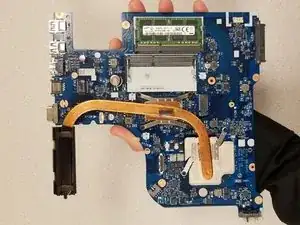

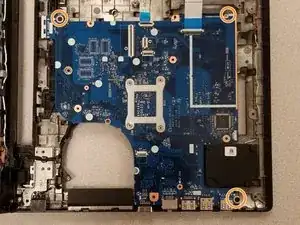

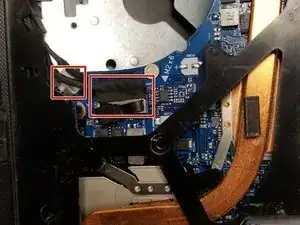

    • Stecke die zwei schwarzen Kabel aus der Hauptplatine aus.

    • Entferne die drei 3mm Schrauben aus der Hauptplatine.

    • Entferne die Hauptplatine.

    • Fasse die Hauptplatine vorsichtig an den Kanten an.

Abschluss

Um dein Gerät wieder zusammenzusetzen, befolge diese Schritte in der umgekehrten Reihenfolge.
