Logitech G502 Lightspeed Mikroschalter tauschen

Geschrieben von: einself
  • Kommentare: 6
Logitech G502 Lightspeed Mikroschalter tauschen

Schwierigkeitsgrad

Schwierig

Schritte

14

Zeitaufwand

1 Stunde

Einleitung

Diese Anleitung zeigt, wie die Mikroschalter für die rechte und linke Maustaste durch neue ersetzt werden. Du musst die Schalter austauschen, wenn sie defekt sind, oder wenn du leisere haben möchtest.

---------------------------------------------------------------------------------------

Ich habe das von dieser Reddit-Anleitung hergeholt.

Vielen Dank an u/Spook_485

  1. vNQoKwyedm1YDJ1K

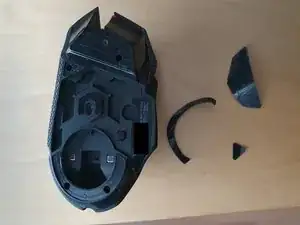

    • Entferne zuerst die magnetische Abdeckung und anschließend die drei Gleiter. Wenn du sie sorgfältig behandelst, kannst du sie wieder verwenden. Die Gleiter bestehen aus einer Gleitschicht aus Teflon und einer Schaumstoff Schicht. Achte darauf, dass die beiden Schichten beim Entfernen zusammen bleiben.

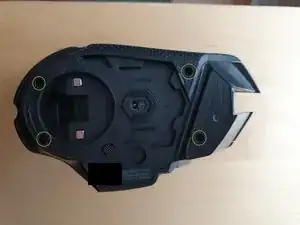

  2. WDfRsOP2UCCZEMdi

    • Entferne die vier Schrauben.

  3. yDaDCQJS1oJULAYx

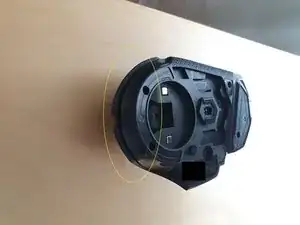

    • Beginne am Ende mit dem Ablösen der Clips. Du brauchst dafür etwas Kraft. Verwende ein Öffnungswerkzeug oder deine Fingernägel, setze sie in den Spalt ein und ziehe die Abdeckung ab.

  4. Ga5E5n1qkyRNFbqk

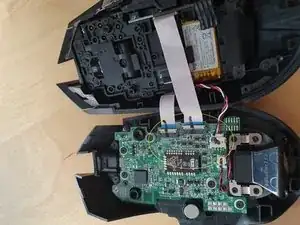

    • Trenne die beiden Flachbandkabel und den Akkustecker ab.

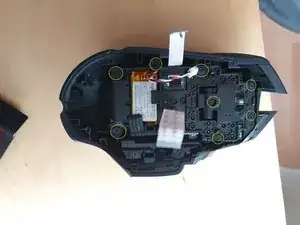

  5. YtFkBt5kgI2xXCQh

    • Entferne die acht markierten Schrauben.

  6. 3H2K2cTwFUhio1Vt
    3H2K2cTwFUhio1Vt
    VEPhUVZlZujIvrUc

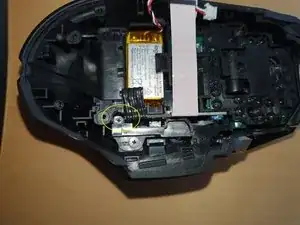

    • Entferne die in Bild 1 markierte Schraube. Sie sitzt recht tief und du benötigst einen dünnen Schraubendreher.

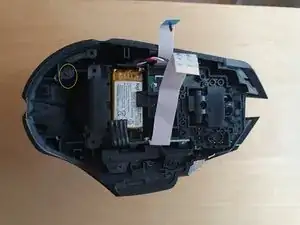

    • Entferne auch die in Bild 2 markierte Schraube. Nun kannst du die LED-Abdeckung entfernen.

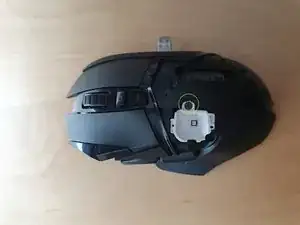

  7. FZc31MAZUdNJGBel

    • Entferne die LED-Abdeckung und die Befestigungsschale der LED.

    A guide would typically explain HOW to remove the light cover, an explanation would be appreciated before someone ELSE breaks theirs thinking it just pries off

    dan Garcia -

    To add to my previous comment, there are several clips that can break if you pry them, also on mine at least one of the places a screw goes into needed to be gently but firmly wiggled and pried at until it came loose. The amount of force needed to just pull it out would have likely snapped the entire cover in half

    dan Garcia -

    I'm sorry to hear you had trouble with it. When I replaced mine, the light cover just slipped out without any prying — maybe there's a slight difference in technique or how it's seated.

    einself -

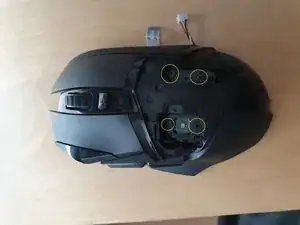

  8. SVMMherQOUqLOUKJ

    • Entferne die vier markierten Schrauben, mit denen die Haupttasten am restlichen Modul befestigt sind. Die rechte Maustaste fällt heraus, die linke Maustaste bleibt noch an Ort und Stelle. Lege die rechte Maustaste zur Seite, die linke Maustaste kann lose hängen bleiben. Ziehe dann das komplette innere Modul heraus.

    Removing the internal module can easily be done by lightly pressing down on the mouse-wheel. The module should just pop out.

    GuiMR -

  9. vFPENKQPjWnnvTwD
    vFPENKQPjWnnvTwD
    QqQJBaICXmLuDZYg
    GpEXsgnqZClHNZVJ

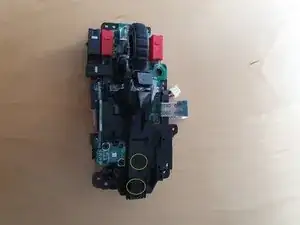

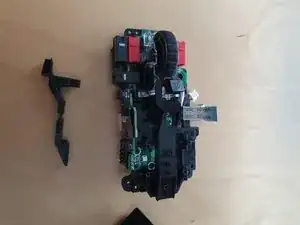

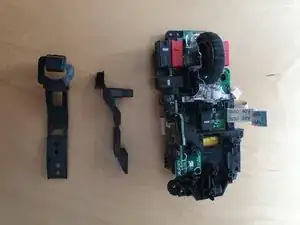

    • Entferne die beiden gezeigten Schrauben und die beiden oberen Teile.

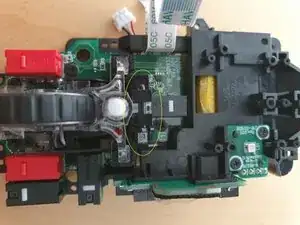

  10. KO5kCHC6SY6rUh2X
    KO5kCHC6SY6rUh2X
    OCRftiawpRxcEOYJ
    Uw5qtg6XKgDolMpT

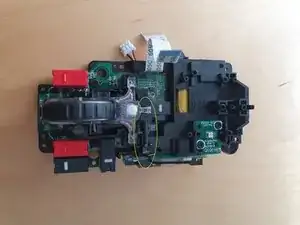

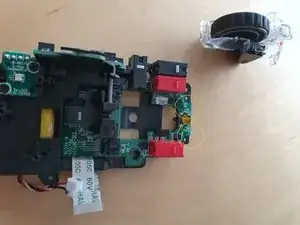

    • Ziehe das Kunststoffteil heraus, welches das Mausrad-Modul festhält. Es geht am Besten, wenn du mit einem spitzen Werkzeug vom anderen Ende her daran drückst und gleichzeitig von der anderen Seite her mit den Fingernägeln ziehst. Du brauchst dafür ziemlich viel Kraft. Wenn das Teil entfernt ist, kannst du das Modul einfach herausheben.

    • Achte beim Herausheben des Moduls auf die beiden Federn, verliere sie nicht.

  11. La2wQP55UHbuTDPp

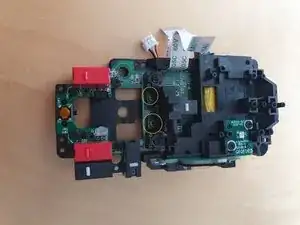

    • Entferne die beiden gezeigten Schrauben und den Halter des Scrollrads.

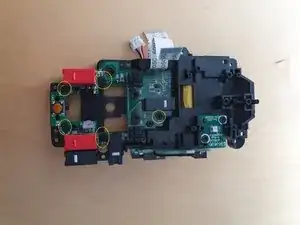

  12. awGXtmjpPMKISOxo

    • Entferne die fünf gezeigten Schrauben.

  13. jqJD66wNWYRuSrxj
    jqJD66wNWYRuSrxj
    LkEJxPOEIwdjhMtf
    ckJZTuaUEaJwO3eN

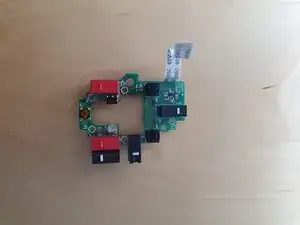

    • Entlöte die Omron-Mikroschalter und ersetze sie durch andere deiner Wahl.

    You can make your life easier by removing (gently with tweezers) the bit of black tape covering the flat cable connector and removing the cable.

    Desoldering might be challenging. It becomes easier if you use nippers to cut the legs of the switches you want to remove as short as possible, making them flush with the solder. Use a desoldering pump to get rid of the solder. Adding a bit of fresh solder to the solder joints before trying to desolder might make it easier.

    GuiMR -

  14. eNa2AXX2La5KLrZV

    • Baue alles wieder zusammen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

einself

Mitglied seit: 08/01/17

415 Reputation

Ein Kommentar

Thanks for the guide, i used some isopropanol to clean the switches instead of chaning them as i had a problem with the right one and now it works flawless.

Bass pojken XD -
