Einleitung
Diese Anleitung zeigt, wie du einen defekten Akku in deiner Logitech G502 Lightspeed Maus austauschen kannst.

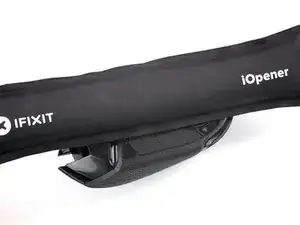

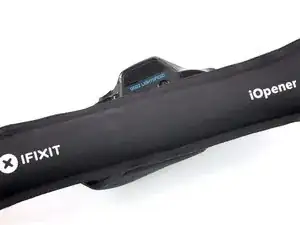

Wenn du die Füße später wieder anbringen willst, musst du denn Kleber unter Wärmeeinfluss lösen, ohne dass sich die Füße zu stark verbiegen. Verbogene oder verdrehte Füße müssen ausgetauscht werden.
Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen. Entlade zur Sicherheit den Akku unter 25%, bevor du die Reparatur beginnst. Du reduzierst so die Wahrscheinlichkeit eines Brandschadens, wenn du versehentlich den Akku während der Reparatur anstichst.
Es kann sein, dass du Ersatzkleber benötigst, um den neuen Akku anzubringen. Lies die Anleitung durch und schaue vorher deinen neuen Akku genau an.
-
-

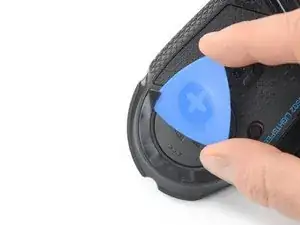

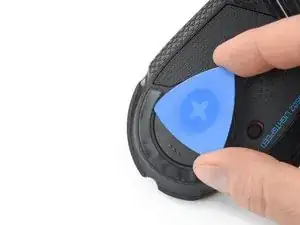

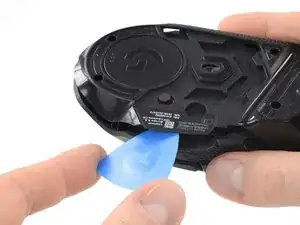

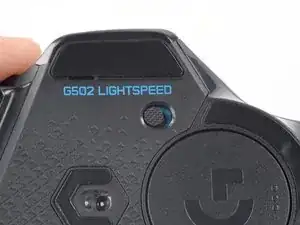

Setze ein Plektrum mit der Spitze unter die Lücke in der Vertiefung am vorderen Fuß.
-

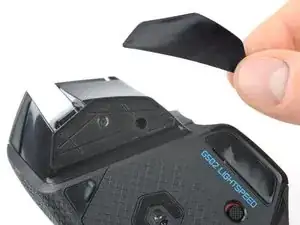

Fasse ihn, wenn möglich, mit den Fingern und löse den vorderen Fuß langsam ganz ab.
-
-
-
Setze ein Plektrum mit der Spitze unter die Lücke in der Vertiefung am kleinen vorderen rechten Fuß.
-
-
-
Setze ein Plektrum mit der Spitze unter die Lücke in der Vertiefung am hinteren Fuß.
-

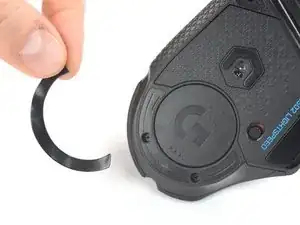

Fasse ihn, wenn möglich, mit den Fingern und löse den Fuß langsam ganz ab.
-
Verwende einen Spudger, um alle verbleibenden Klebstoffreste vorsichtig abzukratzen und zu entfernen.
-
Verwende Isopropylalkohol und ein Mikrofasertuch, um alle Klebstoffreste gründlich aus den Fußaussparungen zu entfernen. Lasse die Oberfläche vollständig trocknen.
-

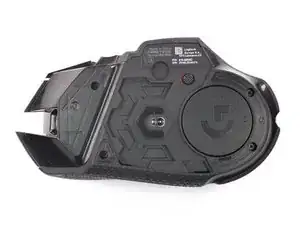

Entferne die Füße von ihrer Schutzfolie und drücke sie fest an ihren Platz.
-
-
-

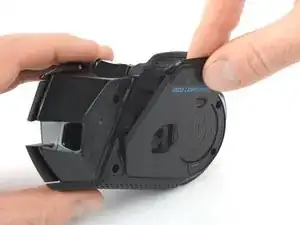

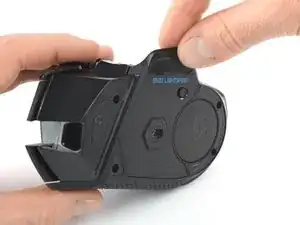

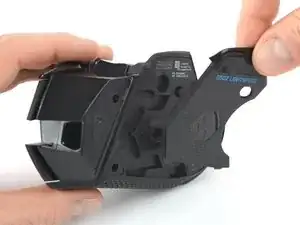

Ziehe den unteren Teil der Daumenauflage senkrecht nach unten und entferne die Haube über dem Gewicht.
-
-
-

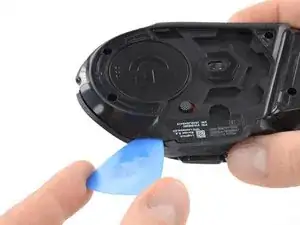

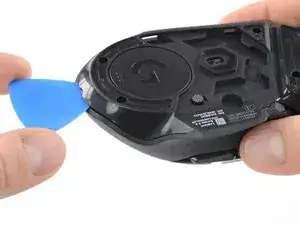

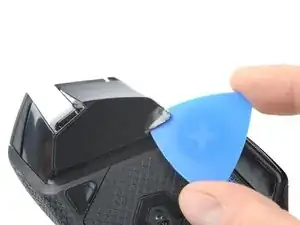

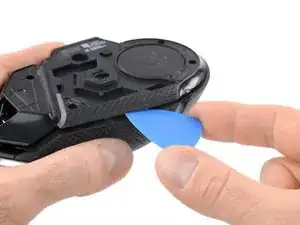

Setze ein Plektrum im hinteren Teil der Maus zwischen Bodenplatte und Oberteil der Maus ein.
-

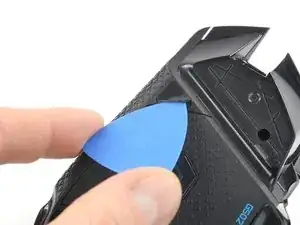

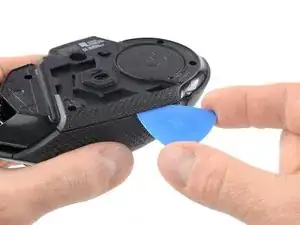

Schiebe das Plektrum entlang der Lücke zwischen den beiden Hälften zur Außenseite der Maus hin.
-
Verdrehe das Plektrum, so dass sich die Rasten lösen, mit denen die beiden Hälften zusammengehalten sind.
-
-
-

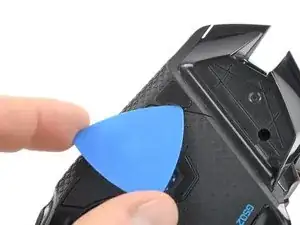

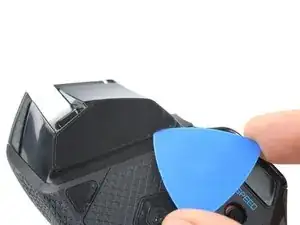

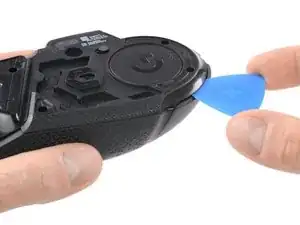

Setze ein Plektrum nochmal im hinteren Teil der Maus zwischen der Bodenplatte und dem Oberteil der Maus ein.
-
Schiebe das Plektrum entlang der Lücke zwischen den beiden Hälften zur Daumenauflage hin.
-
Verdrehe das Plektrum, so dass sich auch die restlichen Rasten lösen.
-
-
-

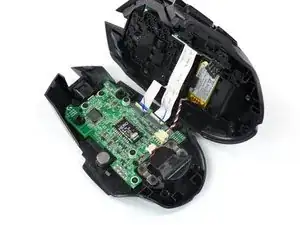

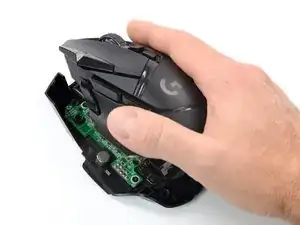

Drehe die Maus herum, so dass sie auf den (ausgebauten) Füßen steht und klappe die Oberseite zur rechten Seite hin auf.
-
-
-

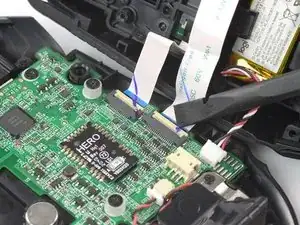

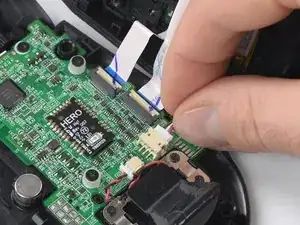

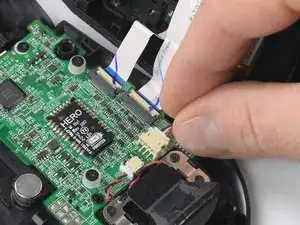

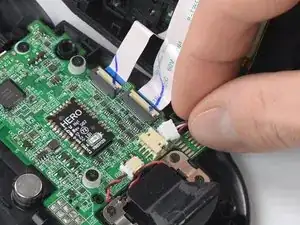

Fasse das Akkukabel nahe am Stecker und lasse den Stecker allmählich mit Wackelbewegungen parallel zur Leiterplatte aus seinem Anschluss "herauswandern".
-
Du kannst auch eine gebogene Pinzette verwenden, um den Steckerkopf zu greifen und ihn gerade aus dem Anschluss zu ziehen.
-
-
-

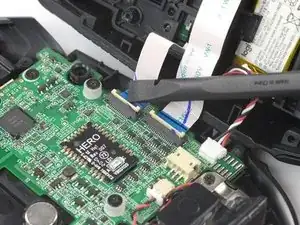

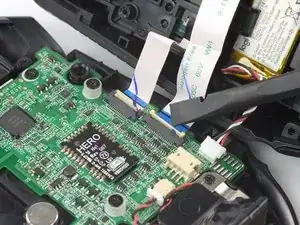

Klappe den kleinen, scharnierartigen Sicherungsbügel an beiden ZIF-Anschlüssen der Vebindungskabeln mit einem Spudger oder deinen Fingernägeln auf.
-
-
-

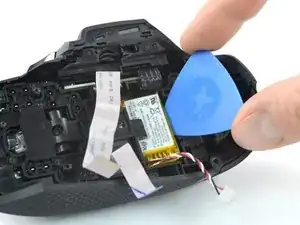

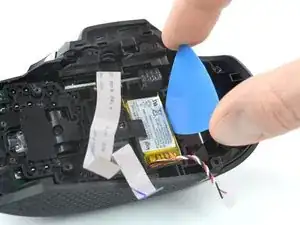

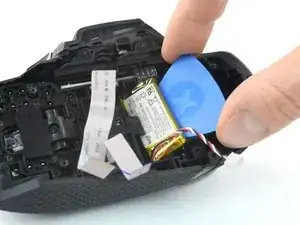

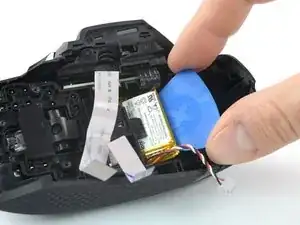

Setze ein Plektrum zwischen den Akku und seiner Kunststoffwanne ein.
-
Hebele den Akku mit dem Plektrum ein wenig nach oben, damit sich der Kleber darunter löst.
-
-
-

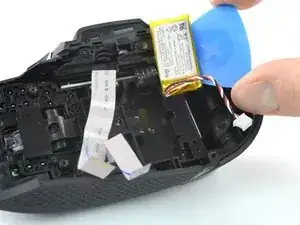

Ziehe das Plektrum langsam zur Rückseite der Maus hin, so dass der Akku unter der Kunststofflasche aus seiner Wanne herauskommt
-
Schalte die Maus erst an und überprüfe ihre Funktionen, bevor du sie wieder zuklebst.
Klebe den neuen Akku mit vorgestanzeten Klebestreifen oder doppelseitigem Klebeband fest, wenn er nicht mit Klebestreifen versehen ist. Drücke den Akku gut fest.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge. Bringe neuen Kleber an den nötigen Stellen an, die du vorher gut mit Isopropylalkohol (mindestens 90%ig) gereinigt hast.
Damit der Akku optimale Leistung bringt, solltest du neu kalibrieren. Lade ihn auf 100% auf und lasse ihn mindestens zwei weitere Staunden am Ladegerät. Benutze dann das Gerät, bis es sich wegen eines leeren Akkus von selbst ausschaltet. Lade ihn dann wieder auf 100% auf.
Bringe deinen Elektroschrott zu einem zugelassenen Entsorger
Hat die Reparatur nicht den gewünschten Erfolg gebracht? Versuche zuerst einige grundsätzliche Lösungen oder frage in unserem Forum nach Hilfe.
