Logitech Harmony Ultimate Tasten ersetzen

Geschrieben von: Aaron Diaz
  • Kommentare: 7
Logitech Harmony Ultimate Tasten ersetzen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

10 - 20 Minuten

Einleitung

Die Tasten auf der Harmony Ultimate können aufgrund von internen Schäden der Fernbedienung defekt werden. Um die Tasten auszutauschen, müssen vorher das Motherboard und der Akku aus dem Gerät entfernt werden. Nachdem diese Komponenten entfernt wurden, ist das Austauschen der Tasten sehr einfach.

  1. 21GMaIw2KNHEwpmk

    • Entferne die einzelne 6 mm Kreuzschlitzschraube #0, die sich unter dem Aufkleber neben dem USB-Ladeanschluss befindet.

    Entferne die einzige 6mm Phillips 0 Schraube, welche sich hinter dem Sticker in der Nähe des USB Ladeports befindet.

    Moritz O. -

  2. EDLVEY15dwQLRhIP
    EDLVEY15dwQLRhIP
    vYtYX4MkKRdrGP2T

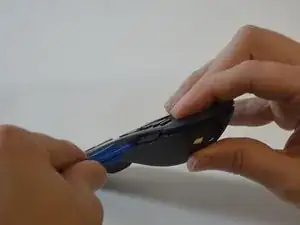

    • Verwende ein Kunststoff-Öffnungswerkzeug, um die Rasten zu lösen, die die Vorder- und Rückseite des Geräts zusammenhalten. Auf jeder Seite des Geräts befinden sich drei Rasten, die gelöst werden müssen, damit das Gerät geöffnet werden kann.

    • Die Verwendung eines Kunststoff-Öffungswerkzeugs wird empfohlen, um eine Beschädigung der Fernbedienung zu vermeiden. Verwende nur als letzten Ausweg stärkere Werkzeuge.

    • Sei vorsichtig an der rechten Seite (von hinten gesehen), dass du nicht das Display-Flachbandkabel triffst. Wenn es beschädigt wird, funktioniert das Display nicht mehr richtig ( im Bild gezeigt).

    Benutze einen Plastik Öffner um die Haltekrallen zu lösen, welche die Vorder- und Rückseite zusammenhalten.
    Auf jeder Seite befinden sich 3 Halteclips, welche gelöst werden müssen, um das Gerät zu öffnen.

    Das Benutzen eines Plastik Öffners wird empfohlen, da andernfalls die Fernbedienung beschädigt werden könnte.
    Stärkere Werkzeuge, zum Beispiel aus Metall sollte man nur als letzte Option benutzen.

    Moritz O. -

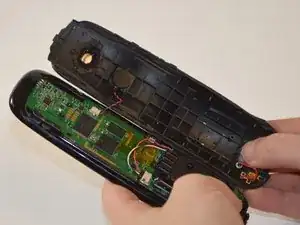

  3. GRlAg5qNODmPjPSi
    GRlAg5qNODmPjPSi
    Eog5XIoURpaLptqv

    • Trenne die Kabel ab, die von der Rückabdeckung zur Hauptplatine führen.

    In the above picture what is the red/black wire connecting to on the case back ? The white quick connection has popped off my mother board but the remote still seems to be functioning ....

    Chris L -

  4. jSoE2njFfLg4m3OG

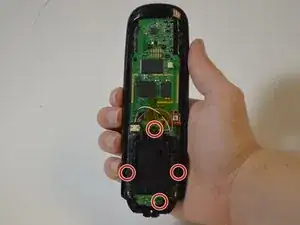

    • Entferne die vier 6 mm Kreuzschlitzschrauben #0 vom Akkugehäuse.

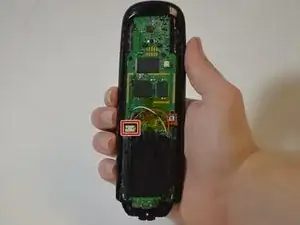

  5. MOsPnVZOEssV5Sfr

    • Der Akku ist immer noch über ein Kabel mit dem Gerät verbunden. Um den Akku vollständig zu lösen, entferne das dunkle Plastikteil mit dem Kunststoff-Öffnungswerkzeug aus dem Steckplatz. Drehe das dunkle Kunststoffteil und den Akku langsam im Uhrzeigersinn, bis du sie unter der kleinen Platine mit dem USB-Anschluss herausnehmen kannst.

    • Das Entfernen des dunklen Plastikteils von der Hauptplatine erfordert etwas Geduld, da die Fernbedienung so konstruiert ist, dass sich der Akku auch unter extremen Bedingungen nicht verschiebt. Die kleine Platine mit dem USB-Anschluss bleibt über sechs 10 mm Stifte mit der Hauptplatine verbunden.

    The picture only shows the rather obvious step of removing the white connector. The instructions on how to remove the battery container are really poorly explained.

    Happy SpaceInvader -

  6. RNpxmBsDOP4ekbvc

    • Nimm den Akku und sein Gehäuse aus der Fernbedienung heraus.

    • Der Akku sollte noch mit Kleber am Gehäuse befestigt sein.

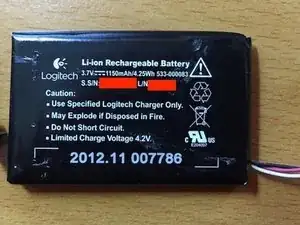

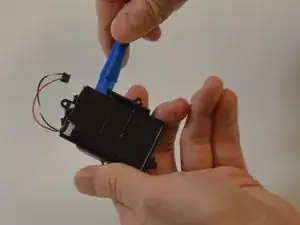

  7. TPwHxpBq3JTH4Tqd
    TPwHxpBq3JTH4Tqd
    3Vv1MhciC6aTwueo

    • Verwende das Kunststoff-Öffnungswerkzeug, um den Akku vom Gehäuse zu lösen.

    I assume this is only needed if the battery is bad

    Chester McCarter -

  8. USO1fWXFTJK62DwU
    USO1fWXFTJK62DwU
    il51KfZEsbP1DrJI

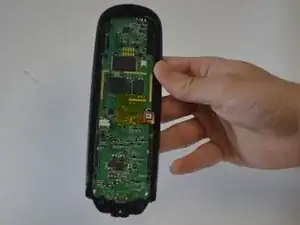

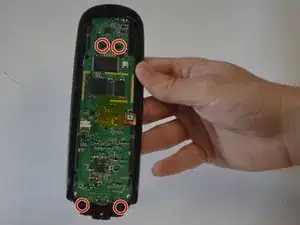

    • Entferne die vier 6 mm langen Kreuzschlitzschrauben #0 von der Hauptplatine.

  9. EFO5KbywibYvoNKH
    EFO5KbywibYvoNKH
    Giv3strvs2KtnhgY

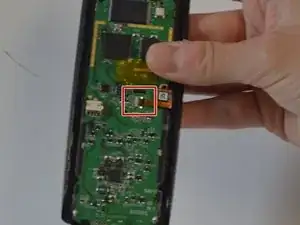

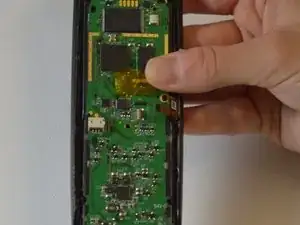

    • Die Verbindung zwischen der Hauptplatine und dem Kunststoffgehäuse ist durch eine Klappe gesichert. Hebe die kleine schwarze Verriegelung mit dem Fingernagel nach oben.

    • Klappe und Riegel befinden sich unter dem durchsichtigen gelben Klebeband.

    • Arbeite vorsichtig, wenn die Verbindung beschädigt wird, ist der Kontroller defekt.

  10. JbYsjpe1LioHbVo2

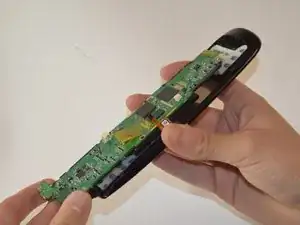

    • Nun kannst du die Hauptplatine wegschieben und nach hinten herausheben.

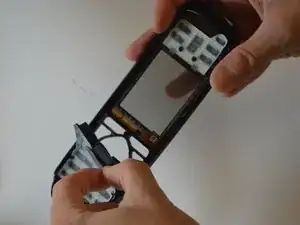

  11. WAuvyLDoMjRTUTpB
    WAuvyLDoMjRTUTpB
    bvRbJhTQCkHuFHbD

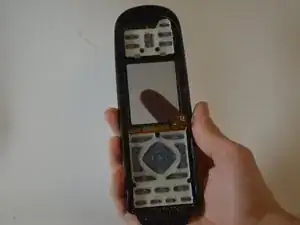

    • Nachdem du das Motherboard entfernt hast, kannst du die Tasten einfach vom Rahmen abziehen.

Abschluss

Um das Gerät wieder zusammenzubauen, folge den Anweisungen in rückwärtiger Reihenfolge.
