Mac mini (2024) Lüfter tauschen

Geschrieben von: Alex Diaz-Kokaisl

Kommentare: 42

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 35 Minuten

Einleitung

Diese Anleitung zeigt, wie der Lüfter im Mac mini (2024) getauscht wird.

Diese Anleitung wurde mit dem Basis-M4 Mac mini verfasst. Die M4 Pro Version unterscheidet sich im Inneren etwas, das Öffnungsverfahren ist aber gleich.

Bevor du den Lüfter austauschst, reinige erst deinen Lüfter mit Hilfe dieser Anleitung, vielleicht war die Ursache ja nur zuviel Schmutz oder Staub.

Werkzeuge

Schritt 1

Fahre deinen Mac mini vollständig herunter und stecke alle Kabel ab.

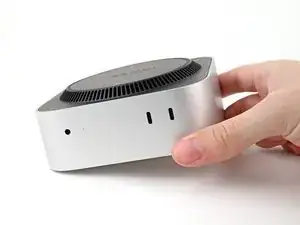

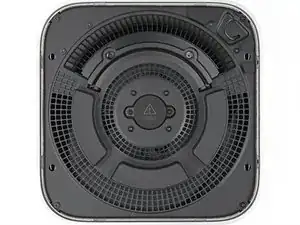

Drehe deinen Mac mini um und lege ihn auf eine saubere, flache Oberfläche, um Kratzer auf dem Gehäuse zu vermeiden.

Den Mac vorm ausschalten noch vom Account trennen. Sonst kann es zu Schwierigkeiten bei der Neuanmeldung kommen.

MacGyverModeOn -

Schritt 2

Ein Jimmys oder ein anderes Metallwerkzeug kann das Aluminiumgehäuse zerkratzen, funktioniert allerdings für diesen Schritt sehr gut. Folge der alternativen Anleitung um das Zerkratzen zu vermeiden.

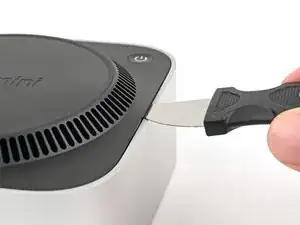

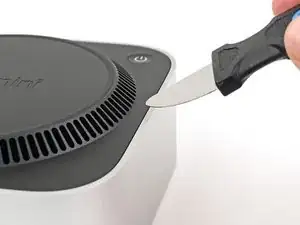

Setze einen Jimmy in die Naht zwischen der Bodenplatte und dem Gehäuse ein.
Heble die Bodenplatte nach oben, bis ein Spalt entstanden ist.
Alternativ kannst du auch einen Spudger in einen Lüftungsschlitz stecken, so dass eine Lücke entsteht, die groß genug für ein Plektrum ist.
Lasse den Jimmy unter der Bodenplatte stecken.

It is much easier to get the plastic "pick" under the cover by inserting it UNDER the metal blade (between the blade and the aluminum case) while the blade is more vertical, then bringing the blade down on top of the pick, forcing the fan cover edge up higher. From that position, the pick can easily be pushed in further under the cover and to one side. In other words, instead of putting the pick in OVER the metal blade as shown, put it UNDER. This also protects the aluminum from damage marks of the blade.

SteveTheMonk -

Schritt 3

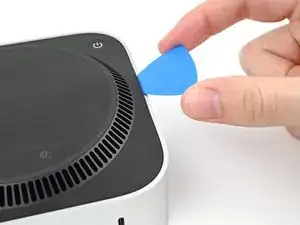

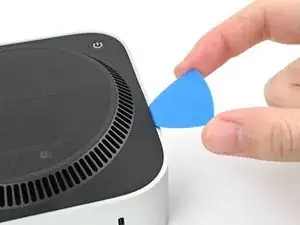

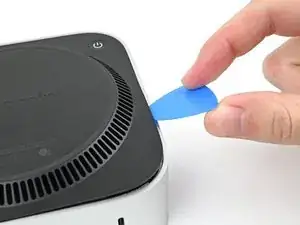

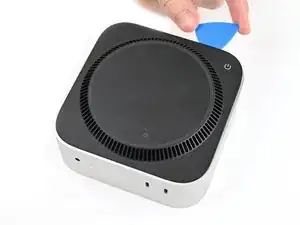

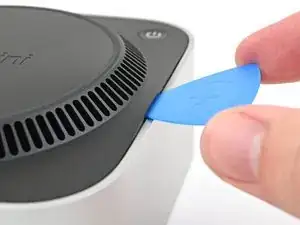

Setze ein Plektrum in den eben erzeugten Spalt ein.
Entferne den Jimmy.

Schritt 4

Schiebe das Plektrum an der Bodenplatte entlang, bis du spürst, dass es an einem Stift hängen bleibt.
Es gibt insgesamt vier Stifte—einen in jeder Ecke der Bodenplatte.
Verdrehen das Plektrum, um den Stift aus seiner Öffnung zu lösen.

Schritt 5

Fahre mit dem Plektrum weiter um die Bodenplatte herum, um alle Stifte zu lösen.
Setze das Plektrum nicht tiefer als etwa 2,5 cm ein, wenn du es in der Nähe der Einschalttaste entlang führst, du könntest sonst das Kabel beschädigen.

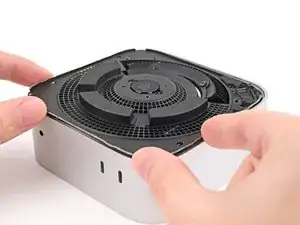

Drücke beim Zusammenbau fest um den Rand der Bodenplatte herum, bis du spürst und hörst, dass alle vier Stifte eingerastet sind.

"Don't insert the pick more than an inch near the power button" is incorrect wording.

I think you mean "Don't insert the pick less than an inch from the power button".

David -

Hi David!

For that warning, it's about not inserting the pick too deep under the bottom cover that you risk hitting the cable as you work around the perimeter. The wording is confusing though, so I'll change it!

Alex Diaz-Kokaisl -

Schritt 6

Entferne die Bodenplatte nicht, sie ist immer noch mit einem Kabel am Mac mini angeschlossen.

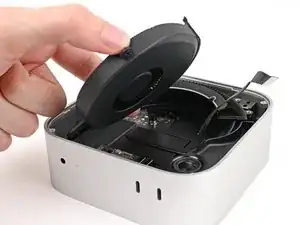

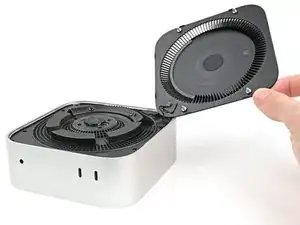

Hebe die Bodenplatte an der Kante gegenüber der Einschalttaste hoch und klappe sie um, damit das Kabel zur Einschalttaste zugänglich wird.

There are three electrical connectors in this disassembly operation. Having experienced the fragility of these connectors on previous macs, I chose to NOT DISCONNECT any of them, and it actually SAVES TIME fiddling with them.

IT IS NOT ESSENTIAL to disconnect ANY of these connectors. And it is safer, particularly if you are not experienced. Just take your time and be gentle moving the cover and fan out of the way and resting to the side to get to the SSD screw. It REALLY IS UNNECESSARY TO DISCONNECT ANY CONNECTORS.

SteveTheMonk -

Schritt 7

Das Kabel zur Einschalttaste ist sehr empfindlich. Du musst es nicht abtrennen, um an innere Bauteile zu gelangen, du musst aber die Bodenplatte gut abstützen.
Um das Kabel abzutrennen und die Bodenplatte zu entfernen, folge den nächsten beiden Schritten.
Wenn du das Kabel nicht abtrennst, dann stütze die Bodenplatte ab, damit das Kabel nicht zu stark angespannt wird und überspringe die nächsten beiden Schritte.

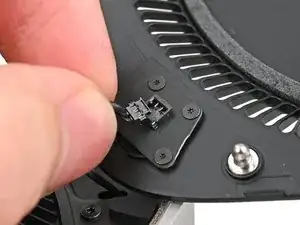

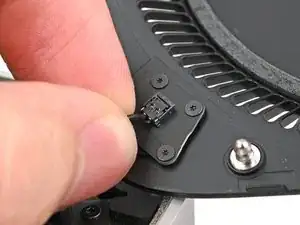

Fasse das Kabel der Einschalttaste nahe am Ende an, ziehe es aus dem Anschluss heraus nach oben hin (nicht nach hinten sonst reißt der Stecker ab) und trenne es ab.

It's not necessary to remove the power connector and remove the bottom cover (the next step), just flip it over gently to take out the 3 screws underneath (in Step 9).

James -

Skip this step, really fragile connector

Ravire -

it tore open immediately. DO NOT TRY THIS.

Chad Prestridge - 20/02/25

Nicht notwenig man kann den Bodenteil einfach "überlegen"

Christian Studer -

Change these instructions, I also damaged my connector.
This one is different from other connectors, pull up, not along the length of the cable.

Or even better just move it aside or use the 4 Torx to remove it.

James -

How did you fix the connector afterwards? I‘ve the same problem. I broke the connector…

Christof - 23/03/25

Please change these instructions I just ripped the cable out before reading the comments

Sully -

And one more connector just died!

Johannss -

Sorry, what do you do if the connector pulls apart? Utterly evil design. This step needs a rewrite and a serious warning on it!!!!!

Adam P -

Achtung, den Connector auf keinen Fall lösen. Bei mir ging dieser kaputt - hoffe, ich kann ihn noch reparieren!

Christof - 23/03/25

another wrecked connector come on fix it change this step

Donald Gillis -

Broke mine as well. DON'T DO THIS STEP!!!!!!!!!!!!!!!!!!!!!

djdubcom -

The 13 comments on this step should've tipped me off, but alas, another one bites the dust. On the bright side, I can see this as a grand opportunity to DIY my own power button and glue it onto a sensible place instead of the underside like a psychopath lol

Davis Diercks -

I didn't see the comments at first... was consternated about the direction "...pull it away from it's connector", which isn't clear. As others have said: don't pull it sideways/along the wire, lift it upward, towards your face. Like a Lego block. I was lucky - I didn't break my connector, but was using a small tool to lightly help pry it up.

JFixIt -

Another broken connector! Really bad instruction.

Jon Hutton -

Hätte ich nur die Kommentare gelesen! One more broken connector...

raimund.kirchschlager -

Schritt 8

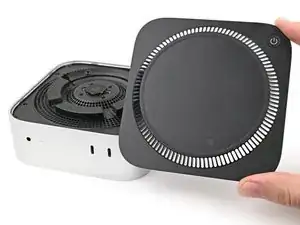

Entferne die Bodenplatte.

The power button is better to be completely unscrewed then to pull at the connector as it shattered in a 8th of a second.

Chad Prestridge -

Schritt 9

Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren angestammten Platz zurück kommt.
Im Mac mini werden Torx Plus Schrauben verwendet, aber Standard Torx Bits passen. Achte darauf, dass du beim Herausdrehen fest nach unten drückst, damit der Schraubenkopf nicht beschädigt wird.

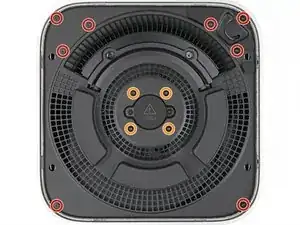

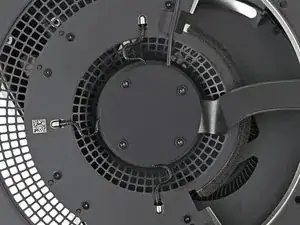

Nimm einen T5 Torx Schraubendreher und entferne die zwölf Schrauben, mit denen die innere Platte befestigt ist:
Acht 3,4 mm lange Schrauben
Vier 2,4 mm lange Schrauben

You don't need to remove the 4 x 2.4 mm-long screws to install the new SSD. Jus the eight 3.44-long screws.

James -

die orangenen schrauben (4 x 2,4 mm länge) müssen Nicht entfernt werden

Christian Studer -

Die orange markierten Schrauben müssen nicht entfernt werden, um die SSD zu tauschen!

Oskar -

Schritt 10

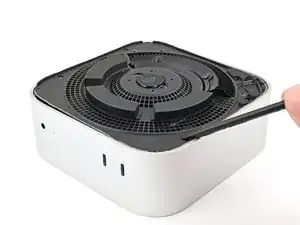

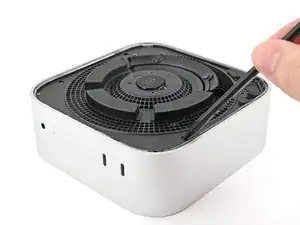

Setze einen Spudger mit der Spitze in eine der Öffnungen für die Clips an der inneren Platte.

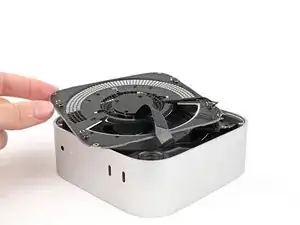

Heble die innere Platte soweit hoch, so dass du sie an der Kante fassen kannst, die bei der Kopfhörerbuchse liegt.

Schritt 11

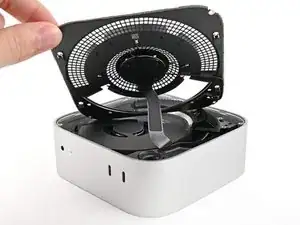

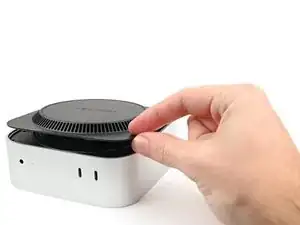

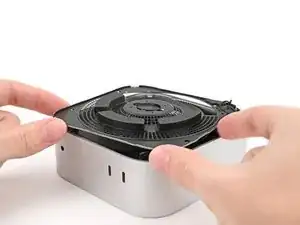

Ziehe die innere Platte vom Gehäuse weg, so dass sie unter der Lippe am Kühlkörper herauskommt.

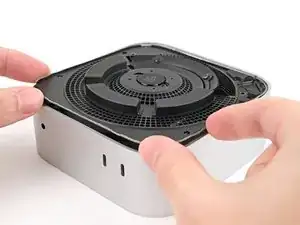

Schiebe die innrer Platte beim Zusammenbau wieder zurück unter den Kühlkörper und drücke sie rundum fest, um sie im Gehäuse zu befestigen.

Schritt 12

Entferne die innere Platte noch nicht, sie ist immer noch am Mac mini mit einem Kabel angeschlossen.

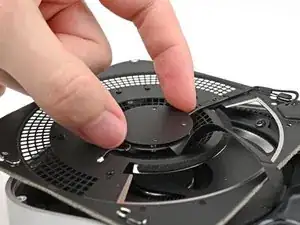

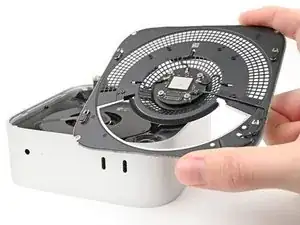

Hebe die innre Platte hoch und drehe sie um. Das Kabel zum Drahtlos-Modul wird sichtbar.

Schritt 13

Halte bei diesem Schritt das Drahtlos-Modul mit einer Hand fest.

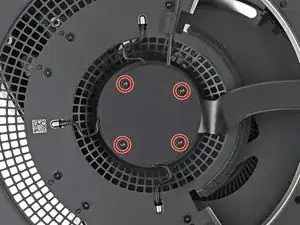

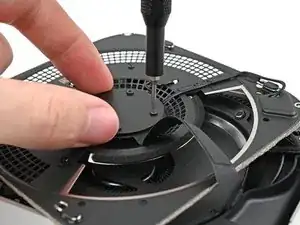

Nimm einen Torx Plus 5IP Schraubendreher und entferne die vier 2,5 mm langen Schrauben, mit denen die Abdeckung des Drahtlos-Moduls befestigt ist.

you do not need to do this to install new SSD

James -

Auch hier das entfernen des Drahtlos Moduls ist Nicht notwenig

Christian Studer -

Auch das "Drahtlos"-Modul muss nicht entfernt werden, um die SSD zu wechseln.

Oskar -

Für den reinen SSD-Wechsel direkt zu Schritt 16. Immer dran denken, die Kabel nicht zu sehr zu belasten.

Oskar -

Schritt 14

Entferne die Abdeckung des Drahtlos-Moduls.
Schaue beim Zusammenbau auf den Boden der Abdeckung, dort ist ein Rechteck aus Schaumstoff. Richte den Schaumstoff über dem Stecker des Drahtlos-Moduls aus, so findest du die richtige Position der Abdeckung.

you do not need to do this to install new SSD

James -

dito auch nicht nötig

Christian Studer -

Schritt 15

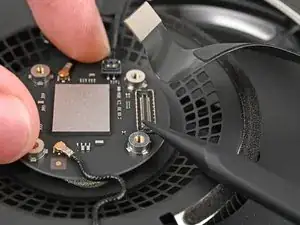

Halte das Drahtlos-Modul bei diesem Schritt mit einer Hand fest.

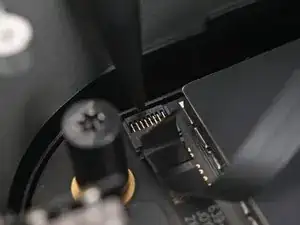

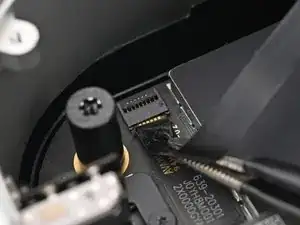

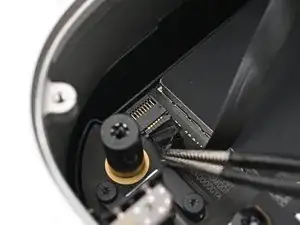

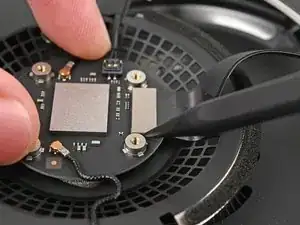

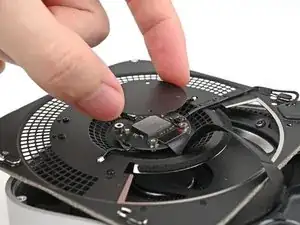

Setze einen Spudger mit der Spitze unter eine der kurzen Kanten am Druckstecker des Drahtlos-Moduls.
Setze den Spudger nirgends sonst ein, du riskierst manche der SMD-Bauteile zu verschieben.

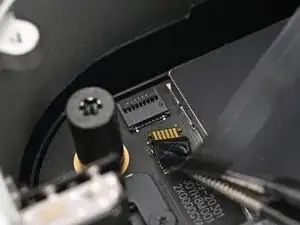

Heble nach oben und trenne das Drahtlos-Modul ab.

you do not need to do this to install new SSD

James -

dito auch nicht nötig

Christian Studer -

Schritt 16

Entferne die innere Platte.

you do not need to do this to install new SSD

James -

Schritt 17

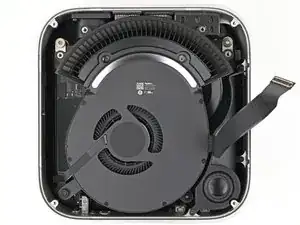

Wenn du die Anleitung verwendest, um den Lüfter zu reinigen ist dies jetzt die beste Gelegenheit.

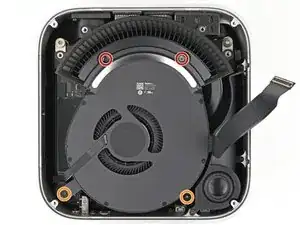

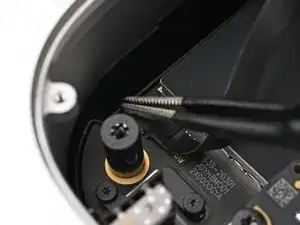

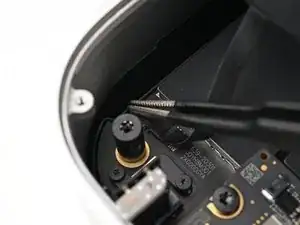

Entferne die vier Schrauben, mit denen der Lüfter befestigt ist:
Zwei 2,4 mm lange Torx Plus 3IP Schrauben
Zwei 7,9 mm lange Torx Plus 5IP Schrauben

Vorsicht mit den "Zwei 2,4 mm lange Torx Plus 3IP Schrauben" dass der Schraubenzieher wirklich gut passt, sonst besteht die Gefahr die kleinen Torx zu verletzten

Christian Studer -

Schritt 18

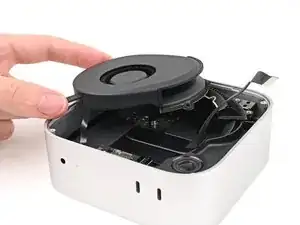

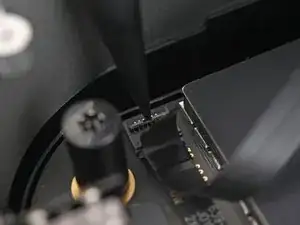

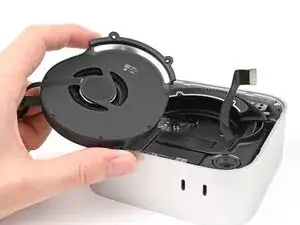

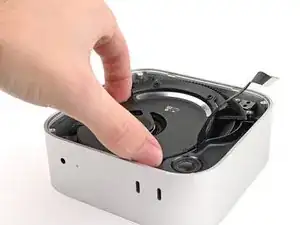

Hebe den Lüfter aus seiner Vertiefung im Gehäuse heraus und drehe ihn um. Das Kabel und der Anschluss werden sichtbar.
Lege den Lüfter auf das Gehäuse und den Kühlkörper.
