MacBook Pro 16" (2023) Antennenleiste tauschen

Benutze einen P5 Pentalobe Schraubendreher, um die acht Schrauben zu lösen, mit denen das Gehäuseunterteil befestigt ist:

Vier 9,1 mm lange Schrauben

Vier 6 mm lange Schrauben

Drücke einen Saugheber in der Mitte der Vorderkante des unteren Gehäuse an.

Ziehe den Saugheber nach oben, um einen kleinen Spalt zwischen dem Gehäuseunterteil und dem Rahmen zu schaffen.

Führe ein Plektrum in die soeben entstandene Lücke ein.

Schiebe das Plektrum um die rechte Ecke und dann an der rechten Kante des Gehäuseunterteils hoch.

Schiebe das Plektrum bis zur Mitte des Ausschnitts, oder bis es von der der Raste ganz rechts angehalten wird.

Verdrehe das Plektrum, um die beiden rechten Rasten zu lösen.

Schiebe das Plektrum um die untere linke Ecke und dann an der linken Kante des Gehäuseunterteils hoch.

Schiebe das Plektrum bi zur Mitte des Ausschnitts, oder bis es von der der Raste ganz links angehalten wird.

Verdrehe das Plektrum, um die beiden linken Rasten zu lösen.

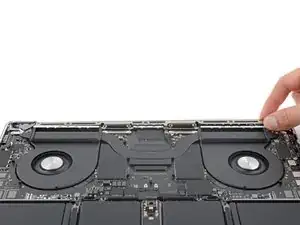

Ziehe das Gehäuseunterteil kräftig erst an einer Ecke, dann an der anderen Ecke von der rückseitigen Kante weg, bis sich die Schieberasten lösen.

Entferne das Gehäuseunterteil.

Lege es auf die Arbeitsfläche und richte die Schieberasten an der rückseitigen Kante des MacBooks aus. Drücke es nach unten und schiebe es nach hinten, bis die Schieberasten einschnappen.

Wenn die rückwärtigen Ecken fest sitzen und mit dem Rahmen abschließen, dann drücke die Mitte des Gehäuseunterteils nach unten, bis die restlichen vier Rasten einschnappen.

Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 2,1 mm langen Schrauben, mit denen die Halterung des Trackpadkabels befestigt ist.

Entferne die Halterung.

Heble den Druckstecker am Trackpadkabel mit dem flachen Ende des Spudgers hoch und trenne ihn vom Logic Board ab.

Löse das Trackpadkabel von der Akkuplatine ab.

Biege das Akkukabel über die Vorderkante des MacBooks.

Ziehe den Klebestreifen vom Stecker des Akkudatenkabels auf dem Logic Board ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des Akkudatenkabels vorsichtig mit der Spudgerspitze oder deinem sauberen Fingernagel hoch.

Schiebe eine Spitze einer stumpfen Pinzette unter das Akkudatenkabel.

Fasse das Kabel direkt unter dem Steckerkopf.

Schiebe den Stecker gerade aus seinem Anschluss heraus.

Ziehe den Klebestreifen vom Stecker des Akkudatenkabels auf der Akkuplatine ab.

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des Akkudatenkabels vorsichtig mit der Spudgerspitze oder deinem Fingernagel hoch.

Fasse das Akkudatenkabel mit einer stumpfen Pinzette direkt unter dem Steckerkopf und schiebe es gerade aus seinem Anschluss heraus.

Löse das Akkudatenkabel vom Logic Board und der Akkuplatine ab.

Entferne das Kabel.

Entferne die 3,9 mm lange Torx T5 Flachkopfschraube, die den Akkustecker befestigt.

Hebe den Akkustecker mit dem flachen Ende des Spudgers von der Akkuplatine nach oben und trenne den Akku ab.

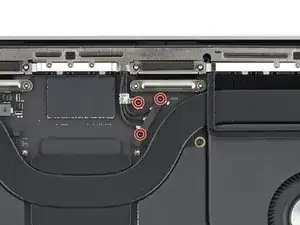

Nimm einen 3IP Torx Plus Schraubendreher und entferne die drei 2,1 mm langen Schrauben, mit denen die Abdeckung und die Halterung des Antennenkabels befestigt ist.

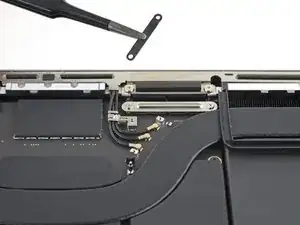

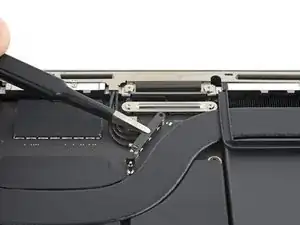

Entferne die Abdeckung des Antennenkabels.

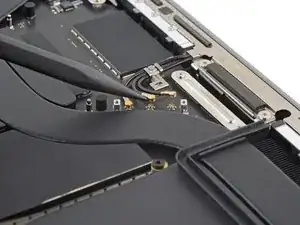

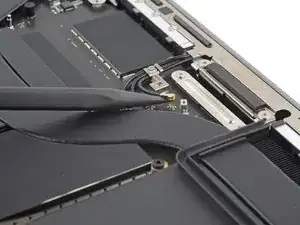

Heble die drei Antennenkabel mit der Spudgerspitze hoch und trenne sie vom Logic Board ab.

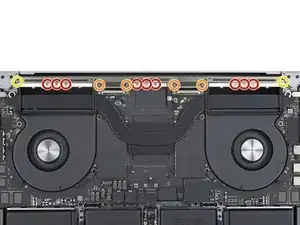

Entferne die neun 1,5 mm Pentalobe P2 Schrauben, mit denen die Antennenleiste befestigt ist.

Entferne die folgenden sechs Torx T5 Schrauben, mit denen die Antennenleiste befestigt ist:

Vier 3 mm Schrauben

Zwei 7,5 mm Schrauben

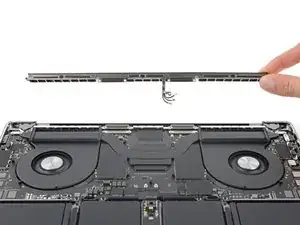

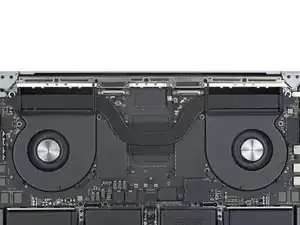

Ziehe die Antennenleiste gerade vom Rahmen hoch und entferne sie.
