Macbook Pro 14" 2023 Logic Board tauschen

Entferne mit einem P5-Pentalobe-Schraubenzieher die acht Schrauben, mit denen das Gehäuseteil befestigt ist:

Vier 9,3 mm Schrauben

Vier 5 mm Schrauben

Drücke einen Saugnapf in der Nähe der Vorderkante des unteren Gehäuses zwischen den Schraubenlöchern an.

Ziehe den Sauggriff nach oben, um einen kleinen Spalt unter dem unteren Gehäuse zu schaffen.

Führe ein Plektrum in die soeben entstandene Lücke ein.

Schiebe das Plektrum um die nächstgelegene Ecke und dann bis zur Mitte an der Seite des MacBook Pro hoch.

Wiederhole den vorherigen Schritt auf der anderen Seite und verwende ein Plektrum, um die zweite Raste zu lösen.

Das untere Gehäuse des MacBooks ist mit Schieberasten an der hinteren Kante befestigt . Wahrscheinlich brauchst du ziemlich viel Kraft, um sie zu lösen. Handschuhe können dir helfen, Verletzungen an den scharfen Gehäusekanten zu vermeiden.

Ziehe das untere Gehäuse an den Ecken nacheinander fest von der hinteren Kante weg, um die Schieberasten zu lösen.

Entferne das untere Gehäuse.

Lege das untere Gehäuse ab und richte die Schieberasten an der hinteren Kante des MacBooks aus. Drücke das untere Gehäuse herunter und schiebe es zur hinteren Kante hin, um die Schieberasten zu befestigen.

Wenn die hinteren Ecken des unteren Gehäuses fugenlos im Rahmen sitzen, drücke die Mitte des unteren Teil nach unten, um die restlichen vier Rasten zu befestigen.

Ziehe alle Klebestreifen vom Datenkabel zur Akkuplatine ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des Datenkabels zur Akkuplatine vorsichtig mit dem Spudger hoch.

Schiebe das Datenkabel zur Akkuplatine aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 2,1 mm langen Schrauben, mit denen die Halterung des Trackpadkabels am Logic Board befestigt ist.

Entferne die Halterung des Trackpadkabels mit den Fingern oder einer Pinzette.

Heble den Druckstecker am Trackpadkabel mit dem flachen Ende des Spudgers hoch und trenne ihn vom Logic Board ab.

Ziehe das Trackpadkabel vom Gerät ab, achte darauf, dass der Kleber abgelöst ist.

Unterhalb der Schraube mit dem großen Flachkopf befindet sich der Stecker am Datenkabel zur Akkuplatine. Er ist mit einem Klebeband bedeckt. Ziehe dieses Klebeband zurück.

Klappe den Sicherungsbügel des ZIF-Anschlusses am Datenkabel zur Akkuplatine vorsichtig mit dem Spudger hoch.

Schiebe das Datenkabel zur Akkuplatine aus seinem Anschluss auf der Akkuplatine heraus und trenne es ab.

Schiebe eine stumpfe Pinzette unter den Klebestellen entlang, um das Kabel vom Gerät abzulösen.

Entferne das Datenkabel zur Akkuplatine.

Nimm einen Torx T5 Schraubendreher und entferne die 3,8 mm Breitkopfschraube, die den Akkustecker befestigt.

Hebe den Akkustecker mit dem flachen Ende des Spudgers nach oben von der Platine weg und trenne den Akku ab.

Entferne die drei 2,1 mm Torx T3 Schrauben, mit denen die Halterung am Stecker der Antennenleiste befestigt ist.

Entferne die Abdeckung über den Koaxialkabeln der Antennenleiste mit einer Pinzette oder den Fingern.

Heble das Koaxialkabel der Antennenleiste mit der Spudgerspitze hoch und trenne es ab.

Wiederhole bei den anderen beiden Kabeln.

Entferne die vier 2,1 mm Torx T3 Schrauben, mit denen die Abdeckungen des Displaykabels befestigt sind.

Entferne die beiden Abdeckungen des Displaykabels mit einer Pinzette oder deinen Fingern vom Logic Board.

Heble die beiden Druckstecker ganz rechts am Displaykabel mit dem flachen Ende des Spudgers hoch und trenne sie vom Logic Board ab.

Trenne genauso auch den letzten Druckstecker oben links am Logic Board ab.

Heble nicht gegen die SMD-Bauteile in der Nähe des Drucksteckers.

Ziehe eventuell vorhandenes Klebeband vom Stecker des Mikrofonkabels ab.

Heble den Sicherungsbügel am ZIF-Anschluss des Mikrofonkabels vorsichtig mit dem Spudger hoch.

Schiebe das Mikrofonkabel aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Entferne die neun 2,1 mm Torx T3 Schrauben, mit denen die rechten Kabelabdeckungen befestigt sind.

Entferne die fünf rechten Kabelabdeckungen mit einer Pinzette oder deinen Fingern.

Ziehe eventuell vorhandenes Klebeband vom Kabel zum rechten Lautsprecher ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des rechten Lautsprechers vorsichtig mit dem Spudger hoch.

Schiebe das Kabel zum rechten Lautsprecher aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Heble den Druckstecker der Kopfhörerbuchse mit dem Spudger hoch und trenne ihn ab.

Heble die beiden Druckstecker der rechten USB-C Anschlüsse mit dem Spudger hoch und trenne sie ab.

Heble den Druckstecker des MagSafe Anschlusses mit dem Spudger hoch und trenne ihn ab.

Heble den Druckstecker des Öffnungswinkelsensors mit dem Spudger hoch und trenne ihn ab.

Entferne die vier Torx T3 Schrauben, mit denen die linken Kabelabdeckungen befestigt sind:

Zwei 2 mm Schrauben

Zwei 2,1 mm Schrauben

Entferne die zwei linken Kabelabdeckungen mit einer Pinzette oder deinen Fingern.

Ziehe eventuell vorhandenes Klebeband vom Kabel zum linken Lautsprecher ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des linken Lautsprechers vorsichtig mit dem Spudger hoch.

Schiebe das Kabel zum linken Lautsprecher aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Heble den Druckstecker des linken USB-C Anschlusses mit dem Spudger hoch und trenne ihn ab.

Heble den Druckstecker des Touch-ID-Sensors oben links im Gerät mit dem Spudger hoch und trenne ihn ab.

Ziehe eventuell vorhandenes Klebeband von den Steckern an den Kabeln der Tastatur und Tastaturbeleuchtung zurück.

Klappe vorsichtig die Sicherungsbügel der beiden ZIF-Anschlüsse für die Tastaturkabel mit dem Spudger hoch.

Schiebe die Kabel für die Tastatur und die Tastaturbeleuchtung aus ihren Anschlüssen auf dem Logic Board heraus und trenne sie ab.

Ziehe ein eventuell vorhandenes Klebeband vom Stecker am Kabel zum rechten Lüfter ab.

Heble den Sicherungsbügel am ZIF-Anschluss des Kabels zum rechten Lüfter vorsichtig mit einem Spudger hoch.

Schiebe das Kabel zum rechten Lüfter aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Ziehe das Kabel mit einer Pinzette vom Logic Board weg, um die Klebeverbindung zu lösen.

Wiederhole das Verfahren, also das Ablösen und Wegbiegen für das Kabel des linken Lüfters.

Entferne die vier schwarzen Abdeckungen der Schrauben am Logic Board.

Entferne die zwölf Torx T5 Schrauben, mit denen das Logic Board befestigt ist:

Vier 3,6 mm Schrauben

Zwei 4,5 mm Schrauben

Zwei 5,2 mm Schrauben

Zwei 3,8 mm Schrauben

Zwei 3,9 mm Schrauben

Entferne die drei Torx T6 Schrauben, mit denen das Logic Board befestigt ist:

Zwei 4,7 mm Schrauben

Eine 5,7 mm Schraube

Setze einen Spudger zwischen der rechten Seite des Logic Boards und den Rahmen ein.

Heble das Logic Board mit dem Spudger hoch, bis sich seine Rasten lösen.

Setze einen Spudger zwischen die Unterseite des Logic Boards und den Rahmen ein.

Heble das Logic Board mit dem Spudger hoch, bis sich seine Rasten lösen.

Hebe das Logic Board vorsichtig an der rechten Seite an, bis es sich aus den Passstiften gelöst hat.

Ziehe das Logic Board von der linken Seite weg, bis die HDMI und SDXC Anschlüsse aus ihren Öffnungen im Rahmen herausgekommen sind.

Entferne das Logic Board.

Achte darauf, dass alle siebzehn Stecker über dem Logic Board sind, bevor du es wieder am Rahmen befestigst.

Halte die Abstandshalter aus Gummi aus dem Weg, so dass die Rippen in die entsprechenden Schlitze passen.

Wenn du das Logic Board wieder einbaust, setze zuerst die linke Seite mit den HMDI und SDXC Anschlüssen ein.

Drücke den HDMI Anschluss leicht mit den Fingern zusammen und setze ihn in seine Vertiefung ein, das Logic Board passt sonst nicht richtig.

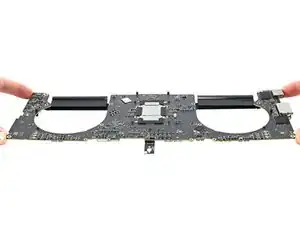

Drehe das Logic Board um, so dass die Schrauben des Kühlkörpers nach oben zeigen.

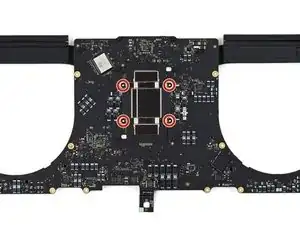

Entferne die vier 3,9 mm Schrauben, mit denen der Kühlkörper an dem Logic Board befestigt ist, mit einem T5-Torx-Schraubendreher.

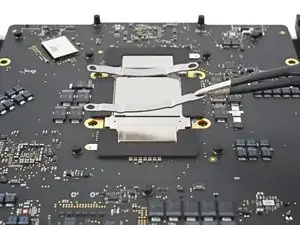

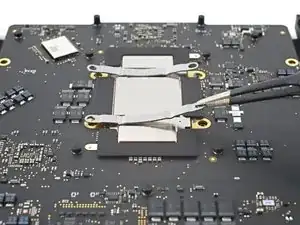

Verwende eine Pinzette oder deine Finger, um die Kühlkörperhalterungen zu entfernen.

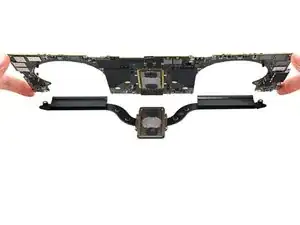

Hebe das Logic Board mit den Fingern nach oben und vom Kühlkörper weg.

Entferne den Kühlkörper.

Das Logic Board verbleibt.
