Einleitung
In dieser Anleitung zeige ich dir, wie du den Motor inkl. des Lüfterrads austauschst.
Dies ist notwendig, wenn:
- der Motor defekt ist (sich nicht mehr dreht)

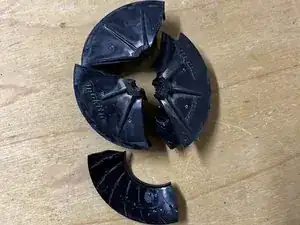

- das Lüfterrad defekt ist
Das Lüfterrad hat die aufgedruckte Nummer: 2401323
Die Originalersatzteilnummer für Lüfterrad und Motor: 141163-4
Werkzeuge
Ersatzteile
-
-

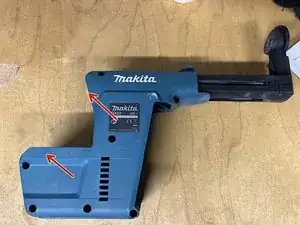

Gerät vom Akkubohrschrauber Trennen
-

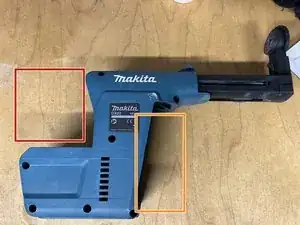

Staubfangbox entfernen
-

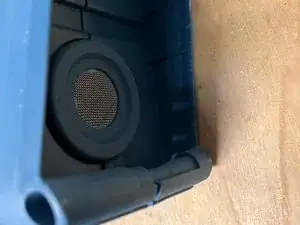

ggf. schon hier den Staub so weit wie möglich aus dem Gerät mit dem Staubsauger absaugen (optional)
-
-
-

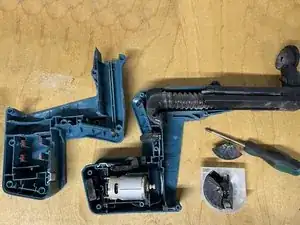

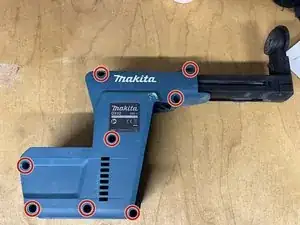

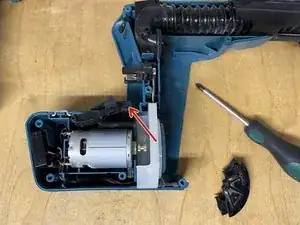

Motor- und Lüfterradhalterung nach oben entfernen
-
ggf. Reste des Lüfterrads entfernen
-
ggf. muss dies zusammen mit dem Motor erfolgen (nachfolgender Schritt)
-
-
-

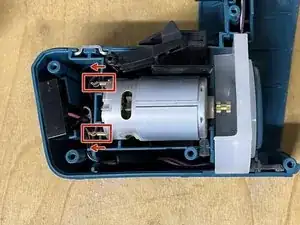

Klammern mit der Zange nach hinten abziehen
-

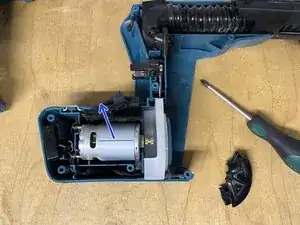

Motor nach oben herausnehmen
-
Beim Einbau des neuen Motors auf die Polarität (plus/minus rot/schwarz) achten! Diese ist auf dem Motor i.d.R. mit einem roten Punkt gekennzeichnet.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
