Einleitung
Wenn dein Infrarot-Autoschlüssel nicht mehr so funktioniert, wie er sollte, könnte dein erster Lösungsversuch der Austausch der Batterie gewesen sein. In manchen Fällen blinken die LEDs jedoch auch danach noch und der Schlüssel funktioniert nur noch sporadisch.
-
-
Sorge dafür, dass du alle notwendigen Werkzeuge zur Hand hast und heize deine Lötstation vor.
-
Nimm die hintere Abdeckung des Schlüssels ab und nimm die Batterie heraus. Am besten wird der Schlüssel zerlegt, indem man die Vorderseite mit einem Schraubendreher vorsichtig auseinanderdrückt oder aufhebelt.
-

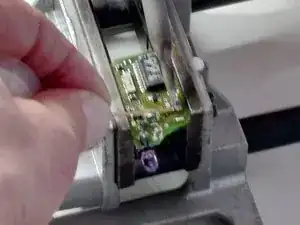

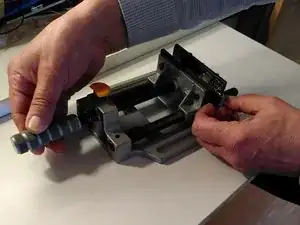

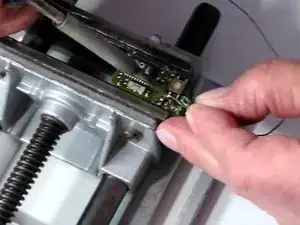

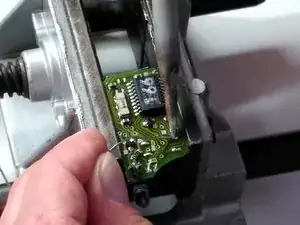

Sobald du die Platine herausgezogen hast, spanne sie in den Schraubstock und identifiziere die vier Lötstellen, die den Knopf auf der Platine halten.
-
-
-
Entweder hast du jetzt schon bemerkt, dass sich der Knopf komplett von der Platine gelöst hat, oder du siehst jetzt, dass die Lötstellen kalt sind, d.h. sie halten den Knopf nur noch.
-
Deine Aufgabe besteht nun darin, alle 4 Lötstellen korrekt nachzulöten, damit der Knopf wieder fest mit der Platine verbunden ist.
-
-
-
Zuvor müssen jedoch alle Reste der alten Lötstellen entfernt werden.
-

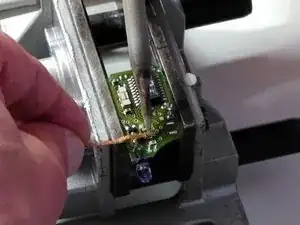

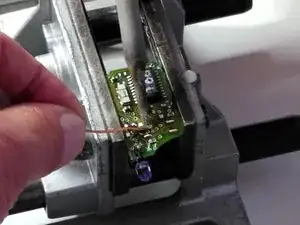

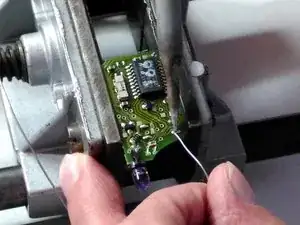

Wärme auf die Verbindung aufbringen. Sobald sich das Lot verflüssigt hat, die Stelle mit der Entlötlitze reinigen.
-
Das muss an allen vier Verbindungn geschehen.
-
-
-

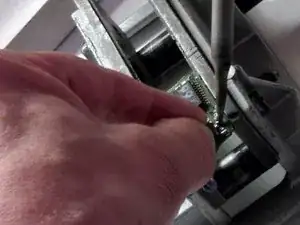

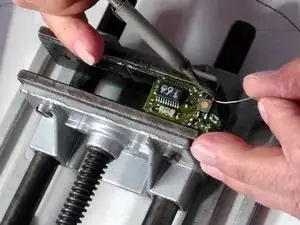

Jetzt kannst du damit beginnen, neues Lötzinn auf die vier Stellen aufzutragen, die deinen Knopf an seinem Platz halten sollen.
-
-
-

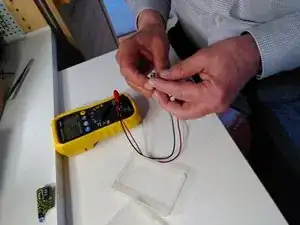

Wenn du alle vier Lötstellen neu gelötet hast, nimm die Platine aus dem Schraubstock und überprüfe die Funktion mit einem Multimeter.
-
Mit bloßem Auge kann man das Infrarotlicht zwar nicht sehen, aber mit einer Smartphone-Kamera sollte das kein Problem sein.
-
-
-

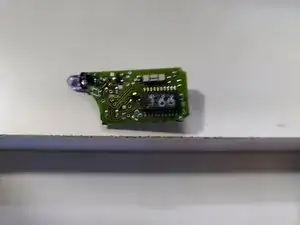

So sieht deine Platine aus, wenn du fertig bist.
-
Nun muss der Schlüssel vorsichtig wieder zusammengesetzt werden.
-
In manchen Fällen muss das Gehäuse zusammengeklebt werden.
-
Viel Glück bei deiner Reparatur!
