Meta Quest 2 Controller Joystick ersetzen

Geschrieben von: Arthur Shi

Kommentare: 20

Meta Quest 2 Controller Joystick ersetzen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

40 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie man einen driftenden oder kaputten Joystick (oder Thumbstick) für einen Meta Quest 2-Controller entfernt und ersetzt.

Wenn der Joystick driftet oder nicht reagiert, muss er wahrscheinlich ausgetauscht werden.

Der Joystick befindet sich hinter der Controller-Platine, sodass du den gesamten Controller zerlegen musst, um an ihn heranzukommen.

Diese Anleitung wurde für den rechten Controller geschrieben. Wenn du den linken Controller reparieren willst, kannst du du diese Anleitung trotzdem verwenden, da die Vorgehensweise identisch ist.

Werkzeuge

Ersatzteile

Meta Quest 2 Joystick

Schritt 1

Schiebe die Akku-Abdeckung mit den Fingern nach unten in Richtung des Bandes des Controllers.
Entferne die Akku-Abdeckung.
Wenn du den Controller auseinandernimmst, um ihn zu reparieren, entnimm nun die Akkus.

Schritt 2

Greife die Handschlaufe in der Nähe der Halterung.
Ziehe die Handschlaufe gerade nach oben aus der Halterung.
Entferne die Handschlaufe.

Schritt 3

Erhitze einen iOpener und lege ihn etwa eine Minute lang auf die untere Kante der oberen Abdeckung des Controllers.

Why is this step needed? Yes there is adhesive on it, but it isn't that bad.

DAB ARMY -

you dont need it, prob better to have it but not required to get the cover off

jek -

For anyone stumbling across this like me, I can agree with the others: it is almost definitely a nice to have I'm sure, but I was able to get in just fine using an opening pick and opening tool.

Aranohr -

Schritt 4

Die obere Abdeckung des Controllers ist mit Kleber und drei Druckverbindungen gesichert.
Drücke die Kante eines Öffnungswerkzeugs in den Spalt zwischen oberer Abdeckung und Gehäuse, in der Nähe des Oculus-Knopfs.
Wenn du dass Öffnungswerkzeug nicht in den Spalt bekommst, erhitze die Stelle nochmal eine Minute lang mit dem iOpener und versuche es erneut.
Schiebe das Öffnungswerkzeug an der Kante entlang, um den Kleber zu lösen.

Schritt 5

Heble die obere Abdeckung an der Nahtstelle mit dem Öffnungswerkzeug nach oben, um die erste Druckverbindung zu lösen.

Schritt 6

Löse auch die anderen Druckverbindungen, indem du mit dem Öffnungswerkzeug um die Platte herum fährst.
Wenn du dabei Probleme hast, lege einen erhitzten iOpener etwa eine Minute lang auf die obere Abdeckung und versuche es erneut.

Schritt 7

Entferne die obere Abdeckung des Controllers.
Die drei Druckverbindungen sollten die obere Abdeckung sicher an Ort und Stelle halten, sodass der Kleber beim Zusammenbau weggelassen werden kann. Achte darauf, die Abdeckung fest auf den Controller zu drücken, damit alle Druckverbindungen vollständig einrasten.

Schritt 8

Benutze einen Torx T5 Schraubendreher, um die vier Schrauben zu entfernen, mit denen das Gehäuse befestigt ist.
Zwei 4,7 mm lange Schrauben.
Zwei 5,9 mm lange Schrauben

those top screws in red are in very tight, and at an angle that prevents using a long screwdriver. I've found the only way I could get them out is using a bit, held down by my finger at the appropriate angle, while turning it with pliers.

Ben Klopfenstein -

I wasn't able to remove the screws in red with a T5 bit, but switching to a T4 bit did the trick for me

Aranohr -

same, used T4 instead

Martin Samuelsson -

Schritt 9

Drücke die Spitze eines Spudgers fest gegen den weißen, quadratischen Ausrichtungsstift, um die ringförmige Abdeckung zu lösen.

Schritt 10

Fasse die Abdeckung an der Seite, an der sich nicht der weiße Ausrichtungsstift befindet.
Hebe die Abdeckung vorsichtig hoch und weg vom Rest des Controllers, um die Clips zu lösen, mit denen sie am Controller befestigt ist.
Entferne die ringförmige Abdeckung.

Schritt 11

Benutze einen Torx T5 Schraubendreher um die fünf Schrauben zu entfernen.
Eine 11,5 mm lange Schraube.
Drei 5,9 mm lange Schrauben.
Eine 18,2 mm lange Schraube.

Schritt 12

Benutze eine Pinzette und deine Finger, um das Etikett mit den Informationen zum Akku im Akkufach abzuziehen.
Wenn du den Aufkleber wiederverwenden möchtest, sei vorsichtig, damit du ihn nicht zerreißt. Wenn es schwierig ist, ihn zu lösen, lege einen erhitzen iOpener eine Minute lang darauf, um den Kleber aufzuweichen.

Schritt 13

Benutze einen Torx T5 Schraubendreher, um die vier 5,9 mm langen Schrauben zu entfernen, mit denen die seitliche Abdeckung am Controller befestigt ist:
Drei Schrauben im Akkufach
Eine Schraube nahe der Ecke des Akkufachs

Schritt 14

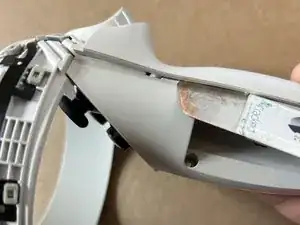

Ziehe das untere Ende der seitlichen Abdeckung ein wenig vom Controller weg, um die Abdeckung zu lösen.
Möglicherweise hörst du ein Klicken, wenn die Clips sich lösen. Das ist normal.

Schritt 15

Ein Teil der seitlichen Abdeckung ist um einen Schraubpfosten gewunden. In diesem Schritt spreizt man den Schraubpfosten so weit, dass sich die Abdeckung abnehmen lässt.
Schiebe das flache Ende eines Spudgers in den Spalt zwischen der ringförmigen Controller-Abdeckung und der vorderen Abdeckung.
Die vordere Abdeckung ist das Plastikteil unterhalb der vorderen Triggertaste.
Drehe den Spudger, um die Lücke zwischen der vorderen Abdeckung und dem Controller zu erweitern.
Positioniere ihn so, dass er in der Lücke stehen bleibt, ohne dass du ihn festhalten musst.

Schritt 16

Führe den gewundenen Teil der seitlichen Abdeckung durch das Loch für den Schraubpfosten.
Entferne die seitliche Abdeckung.

Schritt 17

Während des Zusammenbaus
Spreize den Schraubpfosten so weit ab, dass man die Abdeckung wieder darumlegen kann.
Achte darauf, dass das Antennen- und Tracking-Flachbandkabel nicht eingeklemmt werden.

Schritt 18

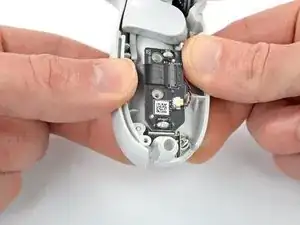

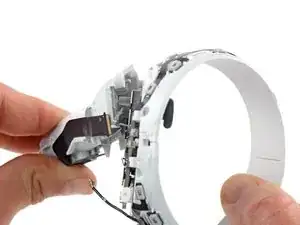

Benutze einen Spudger oder ein Plektrum, um die Abdeckung von der Seite des Akkufachs aus vorsichtig anzuhebeln.
Wenn der Controller sich öffnet, drehe ihn um, so dass du die vordere Abdeckung abnehmen kannst.
Wenn du damit Probleme hast, gehe zum nächsten Schritt.

Schritt 19

Wenn du die vordere Abdeckung bereits erfolgreich entfernt hast, überspringe diesen Schritt.
Fasse die vordere Abdeckung am unteren Ende.
Hebe das untere Ende der vorderen Abdeckung an und ziehe es leicht nach außen, um den Ausrichtungsstift freizugeben.
Der Ausrichtungsstift bricht sehr leicht. Achte darauf, dass du das Gehäuse weit genug anhebst, um ihn zu entfernen.

Note: Clearing the alignment peg should not be difficult if you open the cover from the other side first as shown in my edit.

Seby -

Thanks Seby for your contribution! I've formatted the steps a little to include your step.

Arthur Shi -

Schritt 20

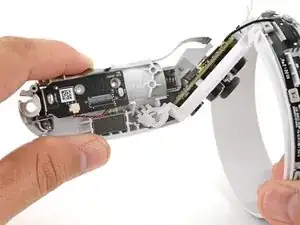

Ziehe die vordere Abdeckung vom Controller weg und lege sie beiseite.

Schritt 21

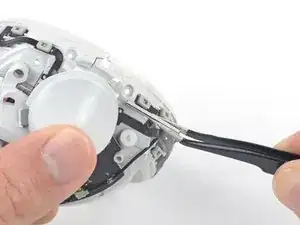

Benutze ein Schraubendreher-Bit (z.B Torx T5) oder die Spitze eines Spudgers, um den Metallstift von der Seite, die im Bild gezeigt wird, herauszudrücken. Wenn du ihn von der anderen Seite her herausdrückst, kann es passieren, dass das Sensorkabel reißt.
Um den Stift besser zu erreichen, kannst du auch eine gerade gebogene Büroklammer oder die Spitze einer Pinzette verwenden.

I found this step very difficult. It required a lot of pressure to push the peg through. Make sure you push the peg from the side shown or it can tear the LED cable shown under the tip of the torx driver.

Seby -

This required a LOT of force on the pin to jar it loose. Just be mindful that you push in the way that nothing breaks when the pin abruptly loosens.

eliasp02 -

The pressure required to remove this pin is a ton, and I have sadly now had to learn that the force needed can exceed the tolerance of critical board components. There is a community made tutorial from ages ago that, while admittedly more tedious, circumvents this entire step. Oculus Quest 2 Controller auseinandernehmen . I am incredibly frustrated that this tutorial doesn't even mention the risk the step poses to the controller. Granted, the tolerances of the spring holding the pin in place may vary so the original author's force required may have been much different.

Luke Irwin -

Schritt 22

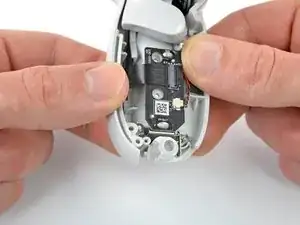

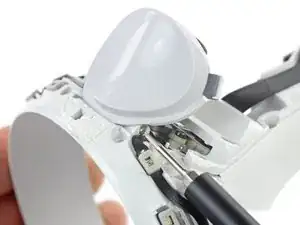

Halte die vordere Triggertaste fest, damit sie nicht plötzlich herausspringt.
Ziehe den Stift der Triggertaste mit einer Pinzette oder deinen Fingern heraus.

Schritt 23

Entferne die Triggertaste.
Während des Zusammenbaus achte darauf, dass die Federn richtig in ihren Aussparungen sitzen.

Schritt 24

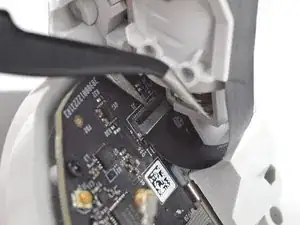

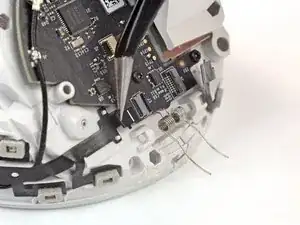

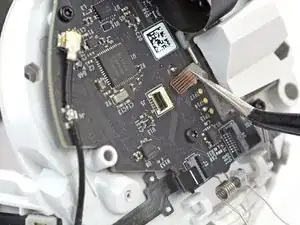

Benutze einen sauberen Fingernagel oder eine Pinzette um den Bügel des ZIF-Verbinders zu lösen, mit dem das äußere Tracking-Flachbandkabel gesichert ist.

Schritt 25

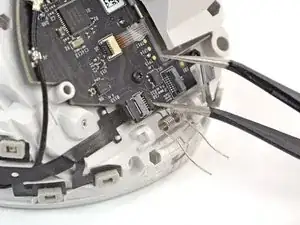

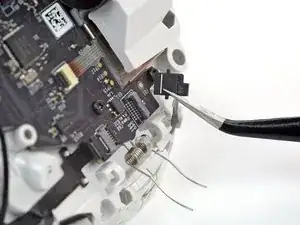

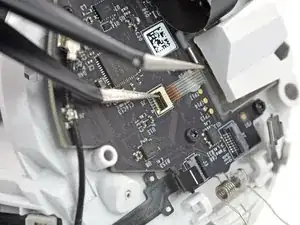

Greife mit einer Pinzette das äußere Tracking-Flachbandkabel an seiner Zuglasche und ziehe es aus seinem ZIF-Anschluss heraus.

Schritt 26

Wiederhole die Prozedur auch für das innere Tracking-Flachbandkabel.

Schritt 27

Entriegle und löse das Joystick-Flachbandkabel mit einem sauberen Fingernagel oder einer Pinzette aus seinem ZIF-Anschluss.

Schritt 28

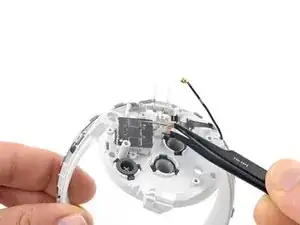

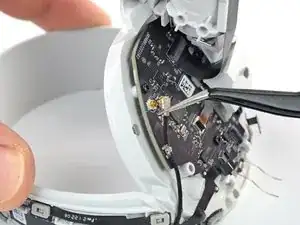

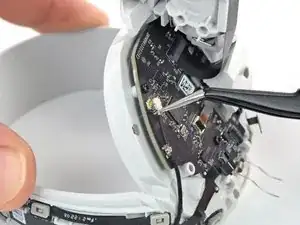

Schiebe einen Arm der Pinzette unter den Metallabschnitt des Antennenkabels.
Heble es gerade nach oben und trenne so die Antenne von der Controller-Platine.
Ziehe vorsichtig an der Antenne, um sie von ihrem Erdungsclip zu lösen.

Schritt 29

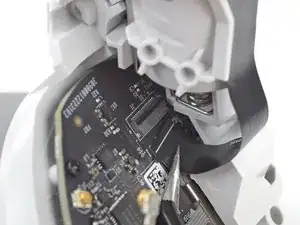

Benutze einen sauberen Fingernagel oder eine Pinzette, um das Verbindungs-Flachbandkabel aus seinem ZIF-Anschluss zu lösen.

i ripped the cable where can i find a replacement

Crippled Dorito -

Schritt 30

Das Akkufach ist der Teil des Kunststoffrahmens, in dem sich die Akkus befinden.

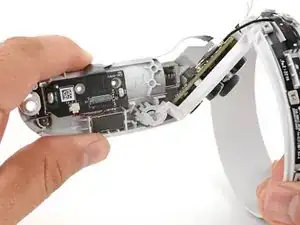

Drehe das Akkufach so weit, dass die Kante in der Nähe des Joysticks sich mit einem Klicken löst.

Schritt 31

In der Nähe des Vibratonsmotors sitzt eine Reibungsverbindung, welche man trennen muss, um das Akkufach entfernen zu können.

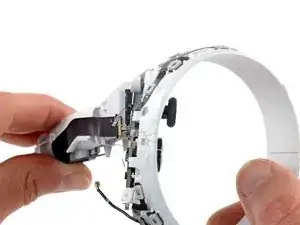

Bewege das Akkufach vorsichtig hin und her, während du es vom Controller abziehst.
Entferne das Akkufach.

Schritt 32

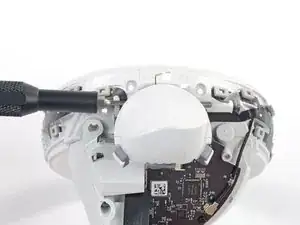

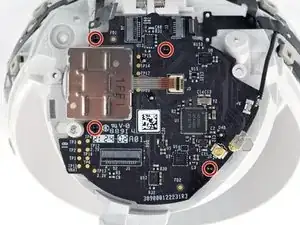

Benutze einen Torx T5 Schraubendreher um die vier 7,5 mm langen Schrauben zu entfernen, mit denen die Controller-Platine befestigt ist.
Ziehe diese Schrauben beim Zusammenbau nicht zu fest an, sie gehen leicht kaputt.

Schritt 33

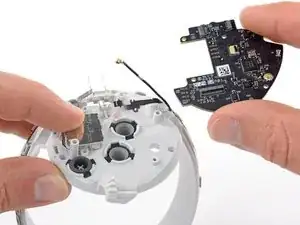

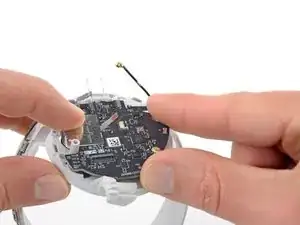

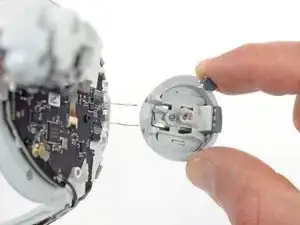

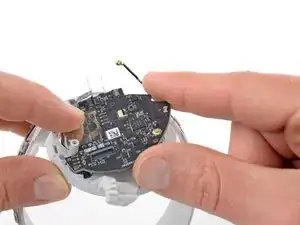

Hebe die Controller-Platine aus dem Gehäuse und lege sie beiseite.

If the joystick spring came out during disassembly - make sure to put it back under the board before screwing it in!

Murray Groves -

Schritt 34

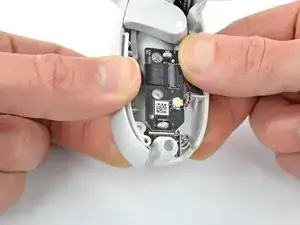

Entferne den Joystick mir einer Pinzette oder deinen Fingern.

Make sure that you transfer the spring from the old joystick to the new one if the ones you buy don't come with a spring

Spectarium -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.
