Einleitung

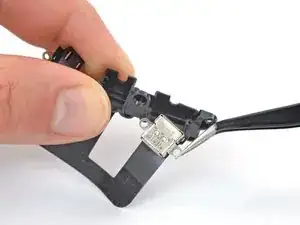

Diese Anleitung zeigt, wie der USB-C-Anschluss und die Kopfhörerbuchse im Meta Quest 2 ausgetauscht wird.

Bei dieser Reparatur muss das Headset weitgehend zerlegt werden. Wenn dein Akku schon schwach ist, solltest du die Gelegenheit nutzen, um ihn auszutauschen. Er ist normalerweise nicht leicht zu erreichen, aber bei dieser Reparatur leicht zugänglich.

Hinweis: Einige Kreuzschlitzschrauben #00 sitzen sehr vertieft, du benötigst ein entsprechendes Bit oder einn Schraubendreher mit langem Schaft.

  1. SqbHLQOA2SemeF4D
    • Halte die Einschalttaste drei Sekunden lang gedrückt, damit das Headset komplett ausgeschaltet wird.

    • Du wirst einen Signalton hören und die LED an der Einschalttaste erlischt.

    This step is too hard please clarify?

    4 Frog -

    This step is too confusing please clarify you &#@.

    4 Frog -

  2. B31djmGYZZHCBoti
    B31djmGYZZHCBoti
    OEu2hrgBLV4wSLKR
    • Fasse das Gesichtspolster an der Einbuchtung für die Nase an und ziehe es heraus, bis es sich vom Headset löst.

    Photos of each step and interim made this guide so easy to follow.

    For.The.Tech.Of.It -

  3. Be2J2NaNLeqZuRhi
    Be2J2NaNLeqZuRhi
    BFoGtcvupgIvCQIK
    • Fasse das Gesichtspolster im oberen Bereich an und ziehe es heraus, bis es sich vom Headset löst.

  4. uLFjxFFQlhXdWAtB
    • Entferne das Gesichtspolster.

    • Richte das Gesichtspolster beim Zusammenbau am Headset aus und drücke es ringsum wieder fest.

  5. yPeQSMKFUNr1DPW5
    yPeQSMKFUNr1DPW5
    wRjMBK6TWEpLYbBA
    • Entferne die sechs 3,5 mm langen Torx T2 Schrauben, mit der die Okularblende befestigt ist.

  6. awTJYMHOLskpVy4a
    awTJYMHOLskpVy4a
    KWMNHLbd5KelgGYP
    • Setze ein Plektrum in den Spalt zwischen der Okularblende und dem weißen Außengehäuse nahe an der Einbuchtung für die Nase ein.

  7. ryWGlBHZ6TRrA2q3
    ryWGlBHZ6TRrA2q3
    AZiweYguFJHZQQJu
    MaqaHyaOdJr2NIML
    • Schiebe das Plektrum in der Naht nach rechts und löse die Rasten der Okularblende.

    • Heble mit dem Plektrum, bis sich die Rasten lösen, mit denen die rechte Seite der Okularblende befestigt ist.

    • Lasse das Plektrum stecken, damit die Rasten nicht wieder einschnappen.

  8. Sa24OOHFX6N4vDmB
    Sa24OOHFX6N4vDmB
    3iNTLEdaGtMhjiyk
    pu63GssAMaSOmugP
    • Verfahre genauso an der linken Kante der Okularblende und löse dort die Rasten.

    • Drücke beim Zusammenbau mit den Fingern am Rand der Okularblende entlang, bis die Rasten wieder einschnappen.

  9. 6UjuCJF2TSnIAy4n
    6UjuCJF2TSnIAy4n
    IKRAfAuj4VCBFKUD
    oW4opLiLOo6DACSH
    • Entferne die Okularblende in diesem Schritt noch nicht. Sie ist immer noch mit einem kurzen Kabel am Headset angeschlossen.

    • Hebe die Okularblende leicht an und kippe sie zur Oberkante des Headsets hin.

    • Lege die Blende auf der Arbeitsfläche ab, achte darauf, dass das Kabel nicht zu stark angespannt wird.

  10. IDPgUcSVOPIEsjVV
    IDPgUcSVOPIEsjVV
    5u5lQh6PJ2chJBwb
    lj1QMH44RFNZEuRQ
    • Klappe den schwarzen Sicherungsbügel am ZIF-Anschluss des Kabels zum Gesichtssensor mit der Spudgerspitze hoch.

  11. HJpDCNb5JfYwxOIJ
    HJpDCNb5JfYwxOIJ
    jZnsVTqBDoUbP5lG
    • Ziehe das Kabel zum Gesichtssensor mit einer Pinzette aus dem ZIF-Anschluss heraus.

  12. LMhTeOsbLDb1XMV5
    • Entferne die Okularblende.

  13. eeARhGrBQQX4Svh6
    eeARhGrBQQX4Svh6
    fVmHwAqUICN2xLEh
    • Beim Zusammenbau:

    • Vergewisser dich, dass der Abstand des Objektivs mit der Abstandsanzeige übereinstimmt. So kann der Anzeigestift richtig in seiner Öffnung sitzen.

    • Wenn der Abstand des Objektivs nicht mit der Anzeige übereinstimmt, stelle das Objektiv manuell mit den Fingern ein.

  14. ieFjqZM1WWktjJba
    ieFjqZM1WWktjJba
    XPwf1y2hpXquo2Y6
    6ASSdjFCu4I2QxSu
    • Es kann knifflig sein, das Kabel zum Gesichtssensor wieder anzuschließen. Folge dazu diesen Tipps:

    • Führe deine Finger durch die Augenöffnungen in der Okularblende und greife das Sensorkabel an den Kanten an.

    • Schiebe das Sensorkabel in den Anschluss, bis sich das Kabelende im Anschluss befindet. Dabei sollte der Sicherungsbügel teilweise nach unten klappen.

    • Drücke den Sicherungsbügel mit dem Spudger nach unten zum Kabel hin, um ihn einzurasten.

  15. bIZDy5CHBbcqjpJS
    bIZDy5CHBbcqjpJS
    aWkWNiGRlSfIsovH
    ycivRaY5eoMCyKPR
    • Entferne die fünf 7,7 mm langen Kreuzschlitzschrauben, mit denen die vordere Abdeckung am Headset befestigt ist:

    • Eine Schraube sitzt vertieft in der oberen linken Ecke

    • Eine Schraube sitzt vertieft in der oberen rechten Ecke

    • Drei sind an der Unterkante

  16. xWRgqZ1JgWRlykWW
    xWRgqZ1JgWRlykWW
    WrousOOOoDosqXvU
    • Die vordere Abdeckung ist mit Clips an der Unterkante und den Seitenkanten befestigt.

    • Setze ein Plektrum in die Naht zwischen der Unterkante der vorderen Abdeckung und dem Headset ein.

    • Heble mit dem Plektrum, bis sich die Clips an der vorderen Abdeckung lösen.

  17. 3LnvxKG2jsGVCSgK
    3LnvxKG2jsGVCSgK
    gB5eYUFcG2kVKtTy
    Md143WrILgHS3d2T
    • Schiebe das Plektrum entlang der Naht und löse alle Clips, mit denen die vordere Abdeckung befestigt ist.

  18. h1lljSnlo4ryN2NH
    • Entferne die vordere Abdeckung.

  19. 1niLgPNKCs3Q2RYO
    1niLgPNKCs3Q2RYO
    ZQTRDvgfr1bQCUTT
    rbbRR1xsuyOVjPAT
    • Nimm eine Pinzette und greife das Kabel der oberen rechten Antenne am metallenen Ende.

    • Hebe den Antennenstecker gerade nach oben und trenne ihn ab.

    • Hole das Antennenkabel aus der Metallklammer heraus.

  20. rrf1SRZ5CTAJMCXR
    • Entferne die drei Kreuzschlitzschrauben, mit denen die Halterung des Akkukabels befestigt ist:

    • Eine 4,4 mm lange Schraube

    • Zwei 2,3 mm lange Schrauben

  21. RLKP44dc5MyLNE4c
    RLKP44dc5MyLNE4c
    keO2L1NjZ2GoxS4Q
    Aau6lETkm3TyjOXe
    • Fasse die Halterung des Akkukabels mit einer Pinzette oder deinen Fingern.

    • Verdrehe die Kabelhalterung leicht, so dass sich seine untere linke Ecke von der Hauptplatine löst.

    • Entferne die Halterung des Akkukabels.

  22. EqZBNkYNujVkJoDg
    EqZBNkYNujVkJoDg
    423XfyDCcNOYIcqf
    • Heble den Druckstecker des Akkus mit einem Spudger nach oben und trenne ihn von der Hauptplatine ab.

    • Beim Zusammenbau kann es passieren, dass sich dieser Druckstecker unbeabsichtigt wieder abtrennt. Überprüfe den Stecker, bevor du die Halterung befestigst.

  23. nFmJVJ5cyPviepP4
    nFmJVJ5cyPviepP4
    S3BSRDImvyJyOAa6
    fx3AcDgfXifTufph
    • Setze eine Pinzette mit einer Spitze unter das metallene Ende am schwarzen Antennenkabel nahe bei der Lüftereinheit.

    • Hebe den Stecker gerade nach oben und trenne ihn ab.

    • Hole das Antennenkabel aus der Metallklammer heraus.

  24. 1vVKPlQSdrClHZSr
    1vVKPlQSdrClHZSr
    ajhNCUNButeFOfyj
    • Entferne die acht Kreuzschlitzschrauben, mit denen die Frontantennen-Baugruppe am Headset befestigt ist:

    • Vier 4,4 mm lange Schrauben

    • Zwei 4,8 mm lange Schrauben

    • Zwei 10,7 mm lange Schrauben

    I love the way you color-coded each set of screws to help with organization!

    For.The.Tech.Of.It -

  25. Lw3smC1QVWMYAJJg
    Lw3smC1QVWMYAJJg
    UcM6ClRodHFelFv6
    • Klappe die Frontantennen-Baugruppe mit den Fingern nach oben, um an das darunterliegenden Kabel zu gelangen.

  26. 6LY6OiglnJgFAnge
    6LY6OiglnJgFAnge
    K2EwCeyJvVVYpcCn
    • Hole das Antennenkabel aus der Metallklammer heraus.

  27. xKTviVUmYCPnGWVW
    • Entferne die Frontantennen-Baugruppe.

  28. mCebBB4cGIPqoKGy
    mCebBB4cGIPqoKGy
    K3IpvieYdIaOOdBW
    • Fasse den Stecker des Lüfters mit einer Pinzette und schiebe ihn vorsichtig aus seinem Anschluss heraus.

  29. DWZWNQy4B3VLaLNN
    DWZWNQy4B3VLaLNN
    DrjZD3ixHuO3LIv6
    • Benutze die Spitze eines Plektrums, um den Kleber, mit dem das LED-Flachbandkabel befestigt ist, von der Oberseite der Lüfter-Baugruppe zu lösen

  30. 5yujPEdVZWUxeumi
    • Entferne die beiden Schrauben, mit denen die Lüfter-Baugruppe am Headset befestigt ist:

    • Eine 4,4 mm lange Kreuzschlitzschraube

    • Eine 3,6 mm lange Torx T2 Schraube

  31. ZDW1pxVQcoJrFjCa
    ZDW1pxVQcoJrFjCa
    GUCJpYyCjjEWJjGb
    Y1QU4I1mmx2pLqII
    • Hebe die Lüfter-Baugruppe hoch und entferne sie.

  32. vLWyVTsSQrvtpt3s
    • Entferne die vier 2,3 mm langen Kreuzschlitzschrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist.

  33. MZOYFv2isvtgaW1Z
    MZOYFv2isvtgaW1Z
    4SjJPBtsYgiGWWGy
    • Hebe den Kühlkörper mit den Fingern hoch und entferne ihn.

    • Wahrscheinlich spürst du etwas Widerstand. Das ist normal, da der Mittelrahmen wegen der Wärmeleitpaste am Mittelrahmen haftet.

    • Wenn du die Wärmeleitpaste sauber hältst, kannst du sie wieder verwenden. Schabe anderenfalls die alte Wärmeleitpaste mit einem Spudger ab und trage ein wenig viskose Wärmeleitpaste (wie z.B. K5 Pro) auf den Prozessor auf.

  34. DZyklxLpX3YLAgkT
    DZyklxLpX3YLAgkT
    RB1FjHdeEDaN4HnX
    • Halte beim Zusammenbau an dieser Stelle an und überprüfe, ob diese zwölf Stecker richtig an der Hauptplatine angeschlossen sind:

    • Zwei Lautsprecherstecker

    • Sieben ZIF-Anschlüsse

    • Zwei Druckstecker

    • Ein Antennenstecker

    • Es gibt noch mehr Anschlüsse auf der Hauptplatine, im Moment werden sie aber noch nicht verbunden.

  35. wKSRFH2BpkekHG4g
    wKSRFH2BpkekHG4g
    irMqp4POPG4ILXUX
    LWC1HwRQM3ettGHt
    • Fasse die linken Lautsprecherkabel direkt am Stecker mit einer Pinzette am Anschluss auf der Hauptplatine an.

    • Hebe den Stecker behutsam hoch und trenne ihn ab.

    • Drücke das Lautsprecherkabel beim Zusammenbau mit dem flachen Ende des Spudgers in den Gummihalter hinein.

  36. UVZTJgQYRuIEVbJk
    UVZTJgQYRuIEVbJk
    EyRPTr2F26BdGUm6
    r2qAKOVUpAxrWFpL
    • Wiederhole den vorherigen Schritt für dan rechten Lautsprecherstecker.

    • Drücke das Lautsprecherkabel beim Zusammenbau mit dem flachen Ende des Spudgers in den Gummihalter hinein.

  37. 3VJpbAHUM1UTNFaT
    3VJpbAHUM1UTNFaT
    hqSGxvNAOlFHkAIm
    • Ziehe das schwarze Klebeband von den beiden oberen Flachbandkabeln mit einer Pinzette ab.

    • Bewahre das Klebeband gut auf, du benötigst es beim Zusammenbau.

    Be careful not to pull the cable from the connector. Take extra care on this step.

    Carl Gilbert -

  38. KOUHCCAxCQhPffnI
    KOUHCCAxCQhPffnI
    3AVlef6nlAsbZK5f
    Ljffb2dQRjMxgqAA
    • Hebe den Sicherungsbügel, mit dem das Kabel zur oberen linken Kamera gesichert ist, mit dem Fingernagel oder einem Spudger hoch.

  39. fUQkLCfZtu6lPcFE
    fUQkLCfZtu6lPcFE
    dBN12YNbBPOoDUCl
    • Fasse das Flachbandkabel zur oberen linken Kamera mit einer Pinzette und ziehe es aus dem ZIF-Anschluss heraus.

  40. Osj4I1booHmc2Gqn
    Osj4I1booHmc2Gqn
    gZfBYEMJFiDDtkcx
    • Gehe gegen den Uhrzeigersinn vor und trenne die restlichen sechs ZIF-Anschlüsse ab:

    • Einschalttaste und LED-Platine

    • Untere linke Kamera

    • Untere rechte Kamera

    • Obere rechte Kamera

    • Verbindungskabel zum Gesichtssensor

    • Kabel zur Status-LED

  41. RR5INVeWHakaxnaI
    RR5INVeWHakaxnaI
    dDl61uxkE66UHqyD
    UjSqiJXA4RiOYvof
    • Heble das Displaykabel mit dem Spudger hoch und trenne es ab.

  42. anPQNrwnxXOYDdTK
    anPQNrwnxXOYDdTK
    d2XbQCKY1mTqwvOs
    UnAiEXNZuKgIJSJK
    • Heble das Kabel zum USB-C-Anschluss und Kopfhöreranschluss mit dem Spudger hoch und trenne es ab.

  43. fd3DZaRVdP6XrVXc
    fd3DZaRVdP6XrVXc
    VOjloIQRueniA6lD
    mXmhNvDB22153SqU
    • Setze eine Pinzette mit einer Spitze unter das metallene Ende am seitlichen Antennenkabel.

    • Hebe den Stecker gerade nach oben und trenne ihn ab.

  44. XnGLrWIcG6E1pykJ
    • Entferne die fünf Schrauben, mit denen die Hauptplatine am Headset befestigt ist:

    • Vier 3,8 mm lange Kreuzschlitzschrauben

    • Eine 6 mm lange 3,5 mm Sechskant-Abstandsschraube

    hex and left down screw with washer

    k i -

  45. 1AoQCT5veJJ3XhQm
    1AoQCT5veJJ3XhQm
    rGFYYcC1rtqIchFd
    • Nun sollte die Hauptplatine lose sein, sie klebt vielleicht wegen der Wärmeleitpaste noch am Headset fest.

    • Heble die Hauptplatine mit einem Spudger hoch und trenne sie vom Headset ab.

    • Wenn du das Gefühl hast, dass sie noch irgendwo festhängt, dann überprüfe nochmals, ob wirklich alle Kabel abgetrennt sind.

  46. trHbOB6jGmMo2Npu
    trHbOB6jGmMo2Npu
    OYArJ1JaGFeMCK1J
    • Entferne die Hauptplatine.

    • Wenn du die Wärmeleitpaste sauber hältst, kannst du sie wieder verwenden. Schabe anderenfalls die alte Wärmeleitpaste mit einem Spudger ab und trage ein wenig viskose Wärmeleitpaste (wie z.B. K5 Pro) auf den Prozessor auf.

  47. YxtyPpuARog6i3OT
    YxtyPpuARog6i3OT
    TN61gyeQtdMxtiwX
    gX65GKqLMfrQ6UEZ
    • Löse die beiden Kameraabdeckungen der oberen Kameras mit den Fingern oder einer Pinzette ab und entferne sie.

    • Achte beim Zusammenbau darauf, dass die Ausschnitte in den Kameraabdeckungen in die entsprechenden Stifte am Headset passen.

    • Die Ausschnitte an den Kameraabdeckungen sind unterschiedlich und passen nur auf eine Weise.

  48. Pj5vPCahlQTZ4IMR
    Pj5vPCahlQTZ4IMR
    wkG21MADtXmMp24i
    • Ziehe das schwarze Klebeband vom Antennenkabel ab und entferne es.

    • Bewahre das Klebeband gut auf, du benötigst es beim Zusammenbau.

  49. CUoPZbOIcQnxDkMG
    CUoPZbOIcQnxDkMG
    VhxAeOucQjxWmNVH
    ueLrTvIo6lbxnMN4
    • Nimm eine Pinzette und ziehe das schwarze Antennenkabel nach oben aus den Erdungsklammern heraus.

  50. PUqPHsd6GRn3YVOd
    PUqPHsd6GRn3YVOd
    TMQqPC1KJP1PkemG
    ObUO2S5ZHKCqSoXd
    • Heble den schwarzen Sicherungsbügel, mit dem das Flachbandkabel zum linken Mikrofon am linken Verbindungskabel gesichert ist, mit einem Spudger hoch.

    • Schiebe das Mikrofonkabel mit den Fingern oder einer Pinzette aus dem ZIF-Anschluss heraus.

  51. ZWTiOUbBiieajxDl
    • Trenne in gleicher Weise das Kabel zum rechten Mikrofon ab.

  52. KcsupHDD4NoJxOD5
    KcsupHDD4NoJxOD5
    iOBFFEt3NwJcZe1n
    • Schiebe ein Plektrum mit der Spitze unter das Flachbandkabel zum Akku und löse die Klebeverbindung zum Headset.

    Tried this and the display cable broke because it probably wasn't adhesive

    Moses D -

  53. PunNHNt1yufXDFoq
    PunNHNt1yufXDFoq
    Yc16RBfYvbHwdF3K
    iVrZxUkuOSYrC6hT
    • In den folgenden Bildern wurden einige Verbindungskabel der besseren Sichtbarkeit wegen entfernt. Du musst das nicht tun.

    • Entferne die vier Kreuzschlitzschrauben, mit denen die Display- und Objektiv-Baugruppe am Rahmen befestigt ist:

    • Zwei 6,5 mm lange Schrauben

    • Zwei 7,7 mm lange Schrauben

  54. RFSJIPEiMlQZleUG
    RFSJIPEiMlQZleUG
    fUcAAmtjwNUCOxmv
    f5EiRUn6kHL24tWj
    • Fasse die Display- und Objektiv-Baugruppe mit den Fingern.

    • Hebe die Baugruppe langsam vom äußeren Gehäuse weg und trenne sie ab. Achte darauf, dass du im Weg liegende Kabel zur Seite schiebst.

    • Entferne die Display- und Objektiv-Baugruppe.

  55. DsPKbsxNJLyt4FNl
    DsPKbsxNJLyt4FNl
    OBHVsBhwP4TetOAe
    miJxjCuo6VU6WgCY
    • Achte beim Zusammenbau darauf, dass du die zwölf Kabel beim Einsetzen der Objektiv-Baugruppe ins äußere Gehäuse nicht einklemmst:

    • Drei Kabel an der Oberkante (zwei Flachbandkabel und ein LED-Kabel)

    • Zwei Kabel in der oberen rechten Ecke (Akkukabel und Antennenkabel)

    • Zwei Kabel an der rechten Kante (ein Antennenkabel und ein breites Flachbandkabel)

    • Zwei Flachbandkabel an der Unterkante

    • Drei Kabel an der linken Kante (ein Antennenkabel, ein Flachbandkabel und ein Lautsprecherkabel)

    • Du kannst die Kabel mit einem Gummiband aus dem Weg halten.

  56. Y2BsFOdq4VM4aGaF
    Y2BsFOdq4VM4aGaF
    dbRcqyLiRGD2q5W3
    erTUGfHsNsfYZHnC

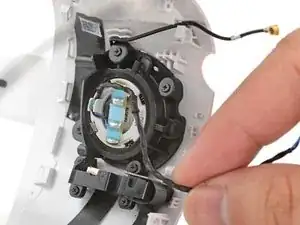

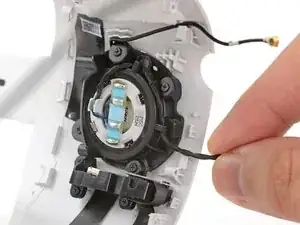

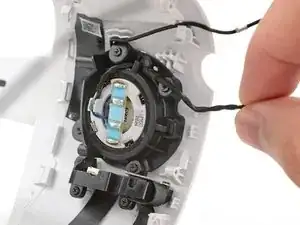

    • Hole das Kabel zum linken Lautsprecher mit einer Pinzette oder deinen Fingern aus den beiden Kunststoffclips heraus.

    • Beim Zusammenbau:

    • Achte darauf, dass das Kabel sehr gut in den Clips befestigt ist, damit es nicht durch die Display- und Objektiveinheit gequetscht werden kann.

    • Der erste Clip muss hinter dem Gummipuffer am Lautsprecherkabel sitzen. Dadurch wird das Kabel gut verankert und gibt ihm gleichzeitig ein gutes Spiel, so dass der Lautsprecherhalter frei beweglich ist.

  57. IMS26Typ4PtNpTf3

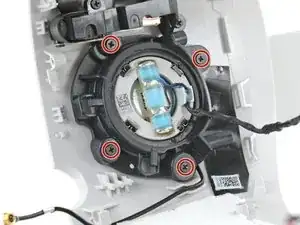

    • Entferne die vier 4,5 mm langen Kreuzschlitzschrauben, mit denen die linke äußere Lautsprecherhalterung am Außengehäuse befestigt ist.

  58. ySciDujxGfORRVsu
    ySciDujxGfORRVsu
    uZksuHqGaHwlcqFU
    yvRwfxxkqM3S6IVb

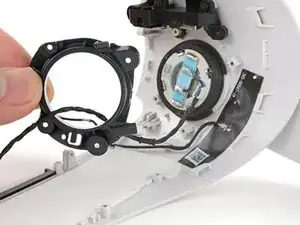

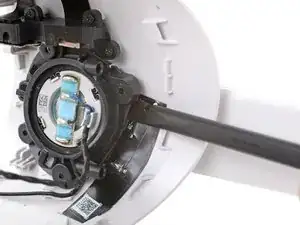

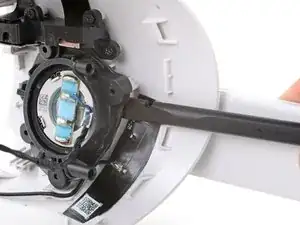

    • Heble die äußere Lautsprecherhalterung mit einem Spudger von den Dichtungen weg, mit denen sie an der Lautsprechereinheit befestigt ist.

    • Entferne die linke äußere Lautsprecherhalterung.

  59. OY2gsOK6Z6xQFGWL

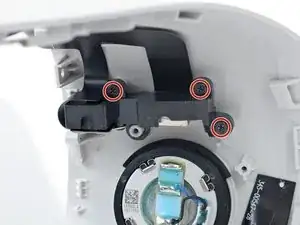

    • Entferne die drei 4,5 mm langen Kreuzschlitzschrauben, mit denen der USB-C-Anschluss und die Kopfhörerbuchse am Außengehäuse befestigt sind.

  60. IN4jDv1OUuYKckbb
    IN4jDv1OUuYKckbb
    govVoqkGkwJKdlUq

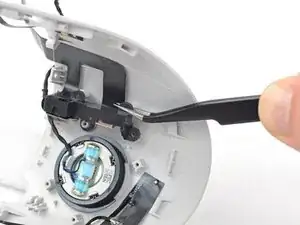

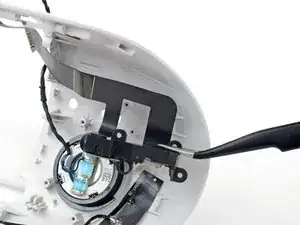

    • Ziehe den USB-C-Anschluss und die Kopfhörerbuchse mit den Fingern oder einer Pinzette von den Schraubenpfosten ab.

  61. DA6hwtnqLZHGJOyx

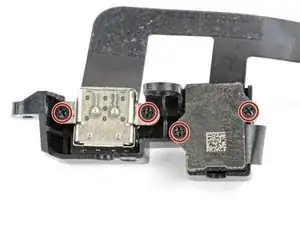

    • Entferne die vier 3,5 mm langen Kreuzschlitzschrauben, mit denen der USB-C-Anschluss und die Kopfhörerbuchse an ihrer Halterung befestigt sind.

  62. ZRt5bt4XGtpBofMb
    ZRt5bt4XGtpBofMb
    CXeYOlCeLGKkwGFM

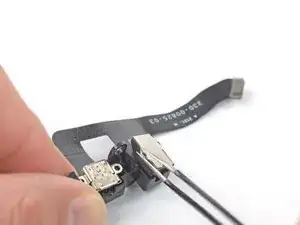

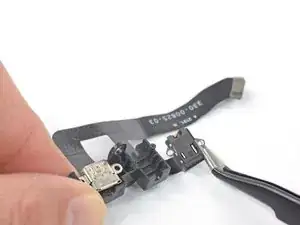

    • Fasse den Schraubenpfosten am der Kopfhörerbuchse Nähe beim USB-C-Anschluss mit einer Pinzette.

    • Hebe die Kante hoch und hole das Modul der Kopfhörerbuchse aus seiner Vertiefung heraus.

  63. YDo1fQQ6AkJyhPN3
    YDo1fQQ6AkJyhPN3
    vNHmFUwbFVwqXj5x

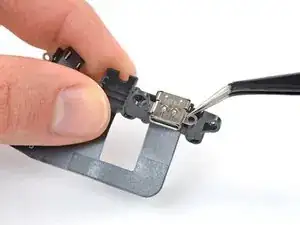

    • Hebe den USB-C-Anschluss mit einer Pinzette oder deinen Fingern aus seiner Vertiefung heraus.

  64. L2JmsCoeHjeRbUjj
    L2JmsCoeHjeRbUjj
    fiLgM4yOLXMyGyGU

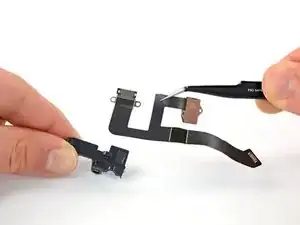

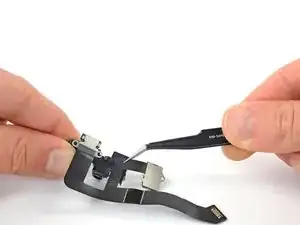

    • Entferne den USB-C-Anschluss und die Kopfhörerbuchse von ihrer Halterung.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Arthur Shi

Mitglied seit: 03/01/18

296783 Reputation

2 Kommentare

thank you for the guide, I was able to change the charging port and is now working. unfortunately, the headset is not able to see the controllers. by any chance you know what might cause this?

thank youuu

gonzalo escamez -

Had this just happen to me too I can get a charge now but once i turn it on it boots up takes me to the lock screen then locks out the controllers and headtracking just to go to a black screen and stay there until i try and restart it again. I'm guessing it might be a bad connection on either the proximity sensor or the cameras but I'm not sure

Joseph Maldonado -
