Mi 11 Akku tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 8

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Mit dieser Anleitung kann der Akku eines Xiamoi Mi 11 ausgebaut oder ausgetauscht werden.

Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Entlade deinen Akku aus Sicherheitsgründen auf unter 25 %, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko geringer, dass er sich entzündet oder explodiert.

Beim Zusammenbau wird Kleber benötigt, um die Komponenten zusammenzufügen.

Anmerkung: In dieser Anleitung wird ein Teardown-Gerät verwendet. Das bedeutet, dass die Abschirmung des Motherboards bereits während dem Zerlegen ausgebaut wurde. Die Reparatur kann immer noch durchgeführt werden, das Motherboard schaut dann so aus.

Werkzeuge

Ersatzteile

Schritt 1

Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf die Rückseite, um den darunter liegenden Klebstoff zu lösen.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden. Achte jedoch darauf, dass das Handy nicht überhitzt wird - sowohl das Display als auch der interne Akku können durch die Hitze beschädigt werden.

Schritt 2

Bringe einen Saugheber so nahe wie möglich an der Unterkante der Glasrückseite an
Wenn das Glas zerbrochen ist, haftet der Saugheber wahrscheinlich nicht so gut. Versuche die Glasrückseite mit einem starken Klebeband anzuheben, oder befestige den Saugheber mit Sekundenkleber. Warte bis er festgeklebt ist, bevor du weiterarbeitest.
Hebe die Glasrückseite mit dem Saugheber nach oben, bis ein kleiner Spalt zwischen der Glasrückseite und dem Rahmen entstanden ist.
Wenn sich der Spalt nicht leicht erzeugen lässt, dann erwärme die Stelle, um den Kleber aufzuweichen. Beachte die Anleitung für den iOpener, um Überhitzung zu vermeiden .
Setze ein Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 3

Setze ein zweites Plektrum an der Unterkante des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Wenn sich der Kleber nicht mehr leicht aufschneiden lässt, ist er wahrscheinlich abgekühlt. Erwärme ihn nochmals mit dem iOpener.
Setze ein drittes Plektrum in die untere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante des Xiaomi Mi 11 entlang.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Setze ein viertes Plektrum in die obere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

Setze ein fünftes Plektrum in die obere rechte Ecke ein.
Schiebe das Plektrum zum Auftrennen des restlichen Klebers an der rechten Kante der Glasrückseite entlang.

There's lots of adhesive around the camera module so you'll need to heat here too.

Andrew Morgan - 18/04/22

The comment about adhesive around camera module should be mentioned as a warning in the guide as it is very easy to break the glass. I didn't see this comment until it was too late and I cracked the back glass

Pascal Oldenzeel -

Schritt 7

Entferne die Glasrückseite.
Reinige die Klebestellen mit Isopropylakohol (mindestens 90%ig) und bringe neuen Kleber an.
Befestige die neue Glasrückseite mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Drücke sie danach einige Minuten lang gleichmäßig und kräftig fest, damit der Kleber gut hält, ein Bücherstapel ist eine gute Hilfe.

Schritt 8

Entferne die fünf Kreuzschlitzschrauben, mit denen die Metallhalterung des Steckers und die Kameraabdeckung befestigt ist:
Zwei 4,4 mm lange Schrauben
Eine 4,9 mm lange Schraube
Zwei 3,9 mm lange Schrauben

fck i lost a screw

aeyde -

Schritt 9

Ziehe die Metallhalterung mit einer Pinzette in Richtung Akku und entferne sie.

Schritt 10

Heble den Stecker der Blitzeinheit mit der Spudgerspitze nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schritt 11

Der Akku des Xiaomi Mi 11 ist mit zwei getrennten Flachbandkabeln angeschlossen. Um den Akku ganz abzutrennen müssen beide abgelöst werden.
Heble den Stecker am rechten Akkukabel mit einem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schritt 12

Hebe die Abdeckung der Kamera zusammen mit der Blitzeinheit mit einer Pinzette oder deinen Fingern vorsichtig von den Kameraobjektiven weg und entferne sie.

Schritt 13

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

The screw on the bottom left is covered with a Mi-sticker

Pascal Oldenzeel -

Schritt 14

Setze ein Plektrum mit der Spitze unter die linke Kante der Abdeckung der Hauptplatine ein.
Schiebe das Plektrum an der linken Kante der Abdeckung der Hauptplatine entlang und heble sie hoch.

Schritt 15

Entferne die Abdeckung der Hauptplatine.

Schritt 16

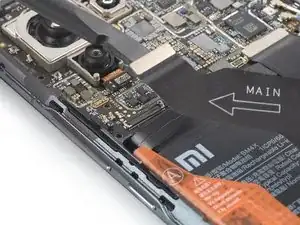

Heble den Stecker am linken Akkukabel mit einem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schritt 17

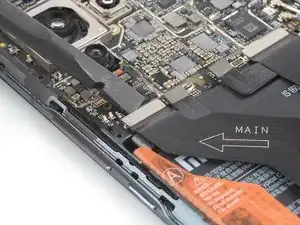

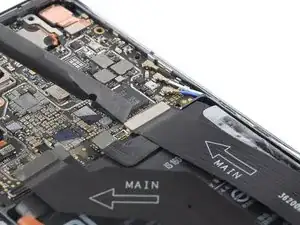

Trenne das linke Verbindungskabel mit einem Spudger ab, indem du den Stecker gerade nach oben aus seinem hebelst.

Schritt 18

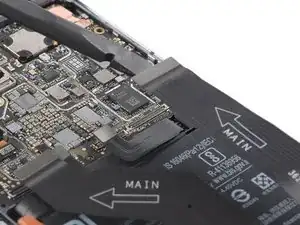

Trenne das rechte Verbindungskabel mit einem Spudger ab, indem du den Stecker gerade aus seinem Anschluss hebelst.

Schritt 19

Knicke die Kabel im folgenden Schritt nicht ab. Biege sie nur zur Seite, damit sie nicht beschädigt werden.

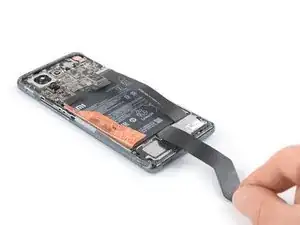

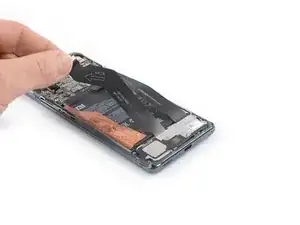

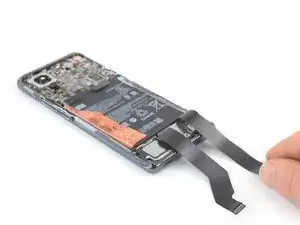

Biege die Verbindungskabel zur Ladebuchse hin, um an die Zuglaschen des Akkus zu gelangen.
Du kannst die Kabel mit kleinen Stückchen Klebeband auf der Arbeitsfläche befestigen, damit sie beim Ausbau des Akkus nicht beschädigt werden.

Schritt 20

Achte darauf, dass der Akku nicht durch dein Werkzeug angestochen oder verbogen wird. Aus einem verbogenen oder angestochenen Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.

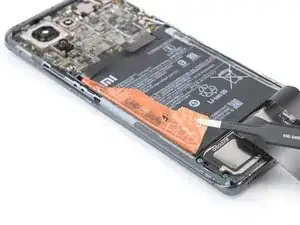

Löse die mit A markierte orangefarbene Zuglasche mit einer stumpfen Pinzette oder deinem Fingernagel vom Akku ab.

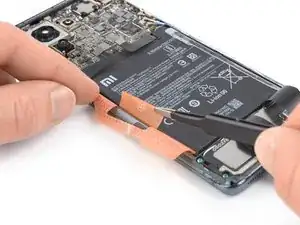

Löse die mit B markierte orangefarbene Zuglasche mit einer stumpfen Pinzette oder deinem Fingernagel vom Akku ab.

Schritt 21

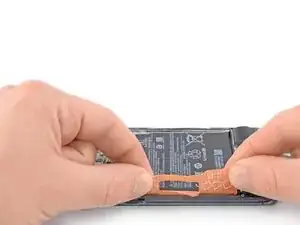

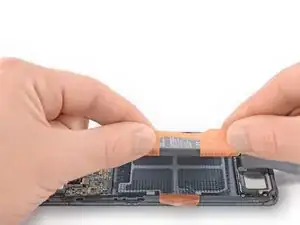

Fasse die mit A markierte orangefarbene Zuglasche an beiden Enden an und ziehe nach oben, so dass sich der Akku aus seiner Vertiefung löst und aufrecht steht.
Diese Zuglaschen sollen zwar den Ausbau des Akkus erleichtern, trotzdem ist einiges an Kraft dazu erforderlich. Wenn sich der Akku nicht leicht entfernen lässt, dann lege einen erwärmten iOpener auf die Mitte des Displays, um den Kleber darunter aufzuweichen.
Löse den Akku vom restlichen Kleber ab.

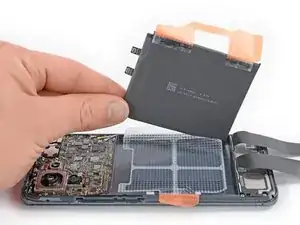

Entferne den Akku.
Schließe beim Zusammenbau den Akku zeitweise an die Hauptplatine an, damit er seine richtige Position findet. Trenne ihn danach wieder ab.
Wenn du die Klebefolie am Akku durch eine neue ersetzen willst, dann ziehe die alte Klebefolie vom Mittelrahmen ab und reinige die Klebeflächen mit Isopropylalkohol (mindestens 90%ig). Lasse den Alkohol trocknen, bevor du neuen Kleber anbringst.

Abschluss

Schalte dein Gerät ein und teste deine Reparatur, bevor du neuen Kleber anbringst und es wieder versiegelst.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren.

Befestige den neuen Akku mit vorgeschnittenem Klebestreifen oder verwende doppelseitiges Klebeband. Damit der Akku richtig sitzt, trage den neuen Kleber dort auf, wo vorher der Kleber war, nämlich in dem Gerät und nicht auf dem neuen Akku. Drücke den Akku nun fest an seinen Platz.

Vergleiche das Ersatzteil mit dem Originalteil, es kann sein, dass übergebliebene Komponenten übertragen und Kleber von dem neuen Teil entfernt werden muss vor dem Einbau.

Um dein Gerät wieder zusammenzusetzen, befolge die Schritte in umgekehrter Reihenfolge.

Neuer Kleber darf auf den benötigten Stellen erst nach gründlicher Reinigung mit Isopropanol (>90%) aufgebracht werden.

Entsorge deinen Elektromüll sachgerecht.
