Einleitung
Diese Anleitung ist eine Erklärung dafür, die hintere Kamera am Microsoft Surface Book 2 15" zu ersetzen. Sie benutzt die Anleitung zum Austausch der Hauptplatine als grundständige Anleitung. Dies ist allerdings schwierig durchzuführen.
Der Ersatz der hinteren Kamera selbst ist recht einfach. Man muss nur ein Flachkabel ab- und wieder anschließen. Allerdings sind es die vorhergehenden Schritte, wo das Laptop geöffnet werden muss, die schwierig sind.
"Eine Vielzahl an Problemen mit dem Microsoft Surface Book 2 15" kann durch Softwarelösungen behoben werden. Hierfür empfehle ich die Troubleshooting Seite und probiere die Lösungen dort erstmal aus, bevor du das Gerät reparierst.
-
-
Öffne den Laptop und drehe ihn so, dass das Touchpad links von dir ist.
-
Zähle vom Scharnier her bis zur sechsten Bohrung am Display-Teil des Geräts nach oben.
-
-
-
Nimm eine Büroklammer und biege sie auseinander.
-
Drücke mit dem Ende der Büroklammer in das sechste Loch, bis du ein Klicken hörst.
-
Sobald du ein Klicken gehört hast, ziehe die rechte Seite des Displays nach oben, sodass er sich von der Tastatur löst.
-
Nach dem Lösen der rechten Seite, ziehe auch die linke Seite nach oben.
-
-
-
Lege das Tablet auf eine flache Oberfläche.
-
Erhitze die Kanten des Displays mit einer Heißluftpistole oder einem iOpener, um den Kleber aufzuweichen.
-
-
-
Fahre mit einem Kunststoff-Plektrum unter der Bildschirmkante entlang.
-
Bewege das Plektrum vorsichtig um das ganze Display herum und durchtrenne den Kleber, mit dem das Display am Rahmen befestigt ist.
-
-
-
Hebe das Display an.
-
Löse die Flachbandkabel, mit denen die Unterseite des Displays und die Hauptplatine verbunden sind.
-
-
-
Entferne mithilfe eines T3-Torx-Schraubendrehers elf 4 mm Schrauben von der Hauptplatine.
-
Entferne mit dem selben Schraubendreher die zehn 2,5 mm Schrauben aus der oberen Leiste.
-
-
-
Sobald die Schrauben aus der oberen Leiste entfernt sind, entnimm die Leiste aus dem Gerät.
-
Hebe vorsichtig die Hauptplatine an, um sie aus dem Gerät zu entnehmen.
-
-
-
Nachdem du die Hauptplatine angehoben hast, kannst du die beiden Kameras in der Nähe der Mitte der Hauptplatine finden.
-

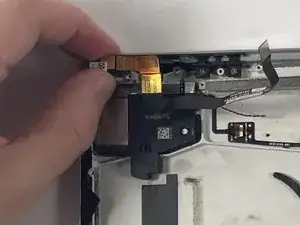

Stecke die Frontkamera (auf der rechten Seite) aus der Hauptplatine aus (hebe sie vorsichtig an.)
-
Um das Gerät wieder zusammenzubauen, befolge diese Anleitung in der umgekehrten Reihenfolge.
