Microsoft Surface Laptop 3 (13,5") Kühlkörper und Lüfter tauschen

Drehe den Laptop um und lege ihn mit den Füßen nach oben auf deine Arbeitsfläche.

Jeder Fuß hat eine versteckte Vertiefung, die das Entfernen erleichtert.

Um sicherzustellen, dass der Spudger in der Vertiefung ist, führe ihn an der nächsten langen Kante ein und drücke parallel zu den kurzen Kanten des Laptops, wie im Bild gezeigt.

Führe die Spitze eines Spudgers unter einen der beiden hinteren Füße, an seiner hinteren Kante, ein.

Schiebe den Spudger unter den Fuß und hebe ihn an, um den Fuß zu lösen.

Wiederhole den Vorgang, um den zweiten hinteren Fuß zu entfernen.

Führe die Spitze eines Spudgers unter einen der beiden vorderen Füße, an seiner Vorderkante, ein.

Schiebe den Spudger unter den Fuß und hebe ihn an, um ihn zu lösen.

Wiederhole den Vorgang, um den zweiten vorderen Fuß zu entfernen.

Beachte, dass die vorderen und hinteren Füße unterschiedlich sind.

Beachte, dass die vorderen Füße eine Richtung haben und nur in einer bestimmten Richtung einrasten.

Ziehe einen Pad von seiner Unterlage ab, positioniere ihn über einer Fußaussparung und drücke ihn fest, um ihn zu befestigen.

Verwende einen T5 Torx-Schraubendreher, um die vier 3 mm Schrauben in den Fußaussparungen zu entfernen, mit denen das obere Gehäuse am Gerät befestigt ist.

Drehe den Laptop um.

Öffne das Display so weit wie möglich.

Fasse den oberen Rand des oberen Gehäuses über der Tastatur und hebe es gerade nach oben, um es zu lösen.

Hebe die Vorderkante des oberen Gehäuses hoch und weg vom Laptop, achte dabei darauf, das Tastatur- und Touchpad-Flachbandkabel darunter nicht zu belasten.

Führe die flache Seite eines Spudgers unter eine Kante des Flachbandkabelsteckers ein und hebe ihn an, um die Verbindung zu lösen.

Entferne das Flachbandkabel vom Motherboard.

Entferne das obere Gehäuse.

Lege das obere Gehäuse mit der Tastaturseite nach unten auf eine saubere Oberfläche.

Verwende einen T5 Torx-Schraubendreher, um die 2,7 mm Schraube zu entfernen, mit der die SSD befestigt ist.

Halte das Ende der SSD fest und ziehe sie vom Steckverbinder auf der Platine weg, um sie zu entfernen.

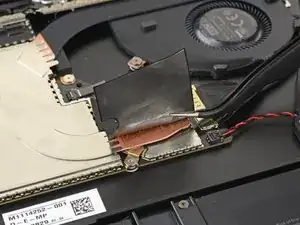

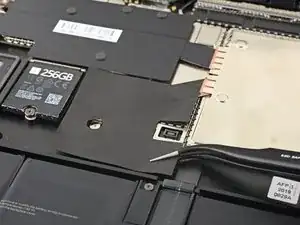

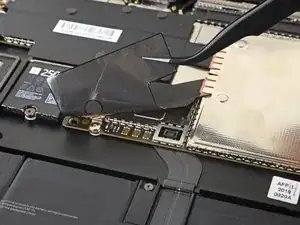

Nimm eine Pinzette und entferne die beiden schwarzen Aufkleber von der unteren rechten und linken Ecke der Hauptplatine.

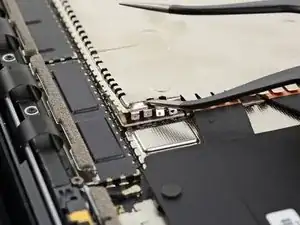

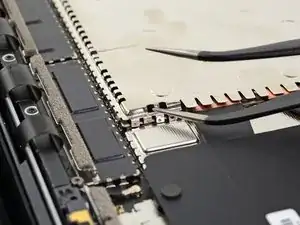

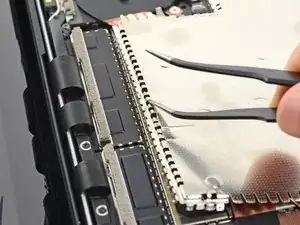

Setze eine Spitze einer gewinkelten Pinzette in eines der beiden Löcher nahe bei der oberen linken Ecke in der Abschirmung des Kühlkörpers ein.

Ziehe nach oben und löse die obere linke Ecke der Abschirmung ab.

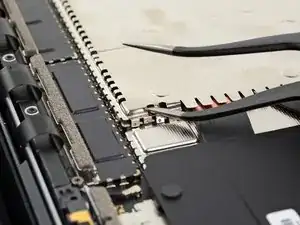

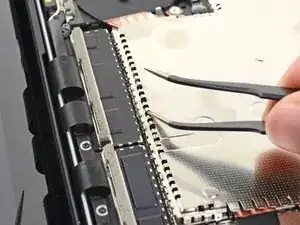

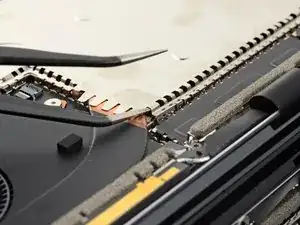

Wiederhole das Verfahren für die rechte obere Ecke der Abschirmung.

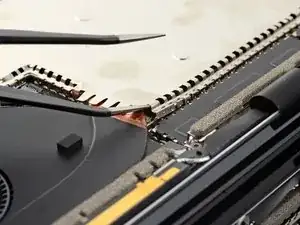

Arbeite weiter an der Oberkante des Kühlkörpers; setze die Spitze der Pinzette nacheinander in eines der Löcher ein und heble nach oben.

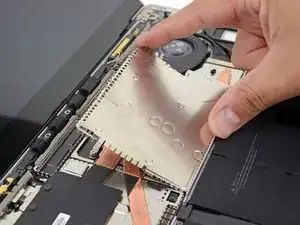

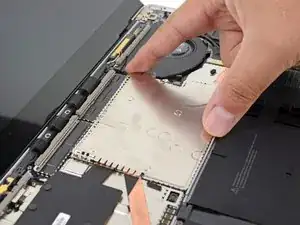

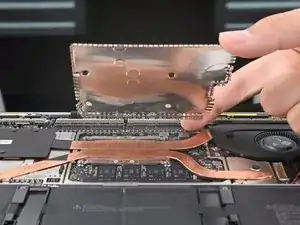

Wenn die Abschirmung an der Oberkante lose ist, dann fasse die Abschirmung oben an, ziehe sie hoch und gleichzeitig vom Kühlkörper weg, bis sich der Rest der Abschirmung auch ablöst.

Entferne die Abschirmung des Kühlkörpers komplett.

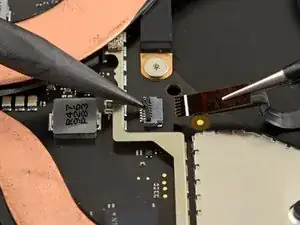

Klappe den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels mit der Spudgerspitze hoch.

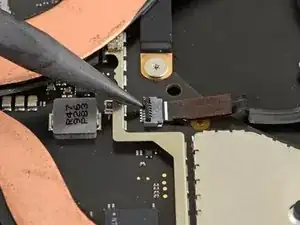

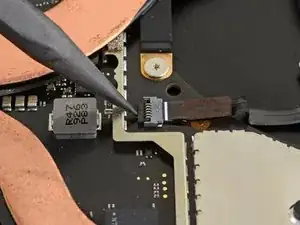

Ziehe das Lüfterkabel mit einer Pinzette gerade aus dem Anschluss heraus.

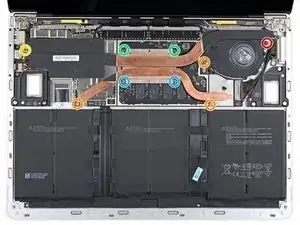

Entferne die neun Torx T3 Schrauben, mit denen der Lüfter befestigt ist:

Eine 2,5 mm lange Schraube

Drei 2,0 mm lange Schrauben

Eine 3,0 mm lange Schraube

Zwei 4,1 mm lange Schrauben

Zwei 3,4 mm lange Schrauben

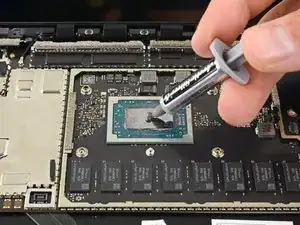

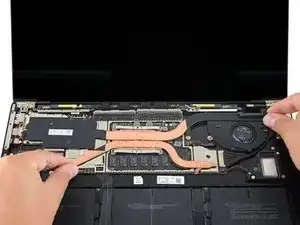

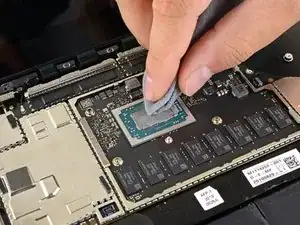

Richte den Kühlkörper mit Hilfe des Zentrierstifts auf der Hauptplatine aus.

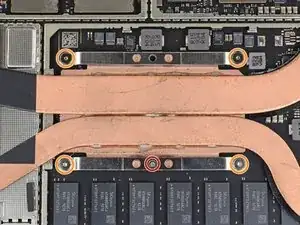

Ziehe die vier Spannschrauben der CPU kreuzförmig an.

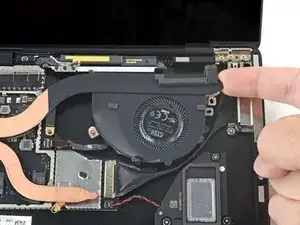

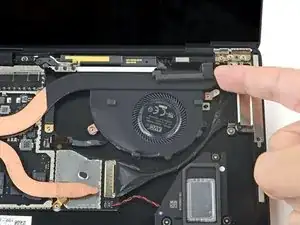

Hebe die Kante ganz rechts mit der Fingerspitze nach oben aus dem kleinen Führungsstift Nähe an der rechten Seite des Lüfters im Gehäuseunterteil hieraus.

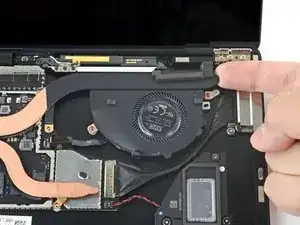

Wenn der Kühlkörper aus dem Führungsstift heraus ist, dann ziehe die rechte Kante zur Vorderseite des Gerätes hin.

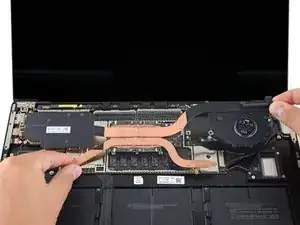

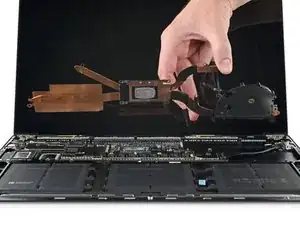

Entferne den Kühlkörper.
