Microsoft Surface Laptop 3 15" Kopfhörerbuchse tauschen

Fahre deinen Laptop herunter und ziehe alle Kabel ab.

Schließe den Laptop.

Drehe den Laptop um und lege ihn mit den Füßen nach oben auf deine Arbeitsfläche.

Jeder Fuß hat eine versteckte Vertiefung, die das Entfernen erleichtert.

Um sicherzustellen, dass der Spudger in der Vertiefung ist, führe ihn an der nächsten langen Kante ein und drücke parallel zu den kurzen Kanten des Laptops, wie im Bild gezeigt.

Führe die Spitze eines Spudgers unter einen der beiden hinteren Füße, an seiner hinteren Kante, ein.

Schiebe den Spudger unter den Fuß und hebe ihn an, um den Fuß zu lösen.

Wiederhole den Vorgang, um den zweiten hinteren Fuß zu entfernen.

Führe die Spitze eines Spudgers unter einen der beiden vorderen Füße, an seiner Vorderkante, ein.

Schiebe den Spudger unter den Fuß und hebe ihn an, um ihn zu lösen.

Wiederhole den Vorgang, um den zweiten vorderen Fuß zu entfernen.

Beachte, dass die vorderen und hinteren Füße unterschiedlich sind.

Beachte, dass die vorderen Füße eine Richtung haben und nur in einer bestimmten Richtung einrasten.

Ziehe einen Pad von seiner Unterlage ab, positioniere ihn über einer Fußaussparung und drücke ihn fest, um ihn zu befestigen.

Verwende einen T5 Torx-Schraubendreher, um die vier 3 mm Schrauben in den Fußaussparungen zu entfernen, mit denen das obere Gehäuse am Gerät befestigt ist.

Drehe den Laptop um.

Öffne das Display so weit wie möglich.

Fasse den oberen Rand des oberen Gehäuses über der Tastatur und hebe es gerade nach oben, um es zu lösen.

Hebe die Vorderkante des oberen Gehäuses hoch und weg vom Laptop, achte dabei darauf, das Tastatur- und Touchpad-Flachbandkabel darunter nicht zu belasten.

Führe die flache Seite eines Spudgers unter eine Kante des Flachbandkabelsteckers ein und hebe ihn an, um die Verbindung zu lösen.

Entferne das Flachbandkabel vom Motherboard.

Entferne das obere Gehäuse.

Lege das obere Gehäuse mit der Tastaturseite nach unten auf eine saubere Oberfläche.

Verwende einen T5 Torx-Schraubendreher, um die 2,7 mm Schraube zu entfernen, mit der die SSD befestigt ist.

Halte das Ende der SSD fest und ziehe sie vom Steckverbinder auf der Platine weg, um sie zu entfernen.

Nimm eine Pinzette und entferne die beiden Klebebandstücke aus der unteren rechten und linken Ecke der Hauptplatine.

Heble die Vorderkante der Metallabschirmung über dem Kühlkörper mit einem Öffnungswerkzeug hoch.

Arbeite dich rund um die Abschirmung herum. Löse sie an verschiedenen Stellen ab, bis du sie ganz entfernen kannst.

Entferne die Abschirmung des Kühlkörpers.

Klappe den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels mit der Spudgerspitze hoch.

Ziehe das Lüfterkabel mit einer Pinzette gerade aus dem Anschluss heraus.

Entferne die zehn Torx T3-Schrauben, mit denen der Kühlkörper befestigt ist:

Zwei 2,5 mm lange Schrauben

Drei 2,0 mm lange Schrauben

Eine 3,0 mm lange Schraube

Zwei 4,1 mm lange Schrauben

Zwei 3,4 mm lange Schrauben

Richte den Kühlkörper mit dem Zentrierstift auf der Hauptplatine aus.

Ziehe die vier Spannschrauben der CPU in einem "X-förmigen" Muster an.

Hebe die Kante ganz rechts am Kühlkörper aus dem Zentrierstift nahe an der rechten Seite des Lüfters im Gehäuseunterteil mit der Fingerspitze nach oben.

Wenn der Kühlkörper frei vom Zentrierstift ist, kannst du seine rechte Kante zur Vorderseite des Gerätes hin ziehen.

Entferne den Kühlkörper

Heble die Abschirmung über der rechten Seite der Hauptplatine mit einem Öffnungswerkzeug an einer Kante hoch.

Arbeite dich rund um die Abschirmung herum und heble sie an mehreren Stellen hoch, bis du sie ganz abnehmen kannst.

Entferne die Abschirmung.

Wiederhole das Verfahren für die zweite Abschirmung über der linken Seite der Hauptplatine, nahe bei der CPU.

Hebe das Kabel zum rechten Lautsprecher mit der Spudgerspitze aus seinem Anschluss auf der Hauptplatine nach oben und trenne es ab.

Klappe den goldenen Sicherungsbügel am Anschluss des SurfaceConnect-Steckers auf der Hauptplatine mit einem Öffnungswerkzeug hoch.

Fasse das Kabel zum SurfaceConnect-Anschluss und ziehe es aus dem Anschluss heraus.

Hebe das Kabel zum linken Lautsprecher mit der Spudgerspitze aus seinem Anschluss nach oben und trenne es ab.

Heble die schwarzen Abdeckungen über der rechten Reihe von Displaysteckern mit einem Öffnungswerkzeug hoch.

Wiederhole das an verschiedenen Stellen rund um die Abschirmung herum, bis du sie ablösen kannst.

Entferne die Abschirmung.

Wiederhole den vorherigen Schritt und entferne die Abschirmung von der linken Displaystecker-Reihe.

Heble den ersten Displaystecker mit dem flachen Ende des Spudgers nach oben aus seinem Anschluss auf der Hauptplatine heraus und trenne ihn ab.

Trenne die restlichen drei Displaystecker ab.

Fasse das Antennenkabel mit einer Pinzette soh nahe wie möglich am Anschluss an.

Ziehe das Kabel gerade nach oben, um es abzutrennen.

Entferne die beiden 3 mm langen Torx T3 Schrauben, mit denen die Halterung der Hauptplatine befestigt ist.

Entferne die Halterung der Hauptplatine mit einer Pinzette.

Entferne die sechs 2 mm langen Torx T3 Schrauben, mit denen die Hauptplatine befestigt ist.

Hebe die Hauptplatine mit den Fingern hoch und entferne sie.

Vier Displaykabel

Das Antennenkabel

Das Kabel zum linken Lautsprecher

Das Kabel zum SurfaceConnect Anschluss

Das Kabel zum rechten Lautsprecher

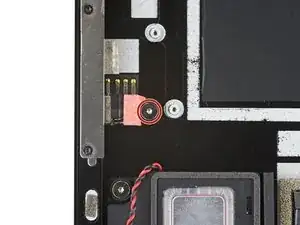

Entferne die 2,6 mm lange Torx T3-Schraube mit der die Kopfhörerbuchse befestigt ist.

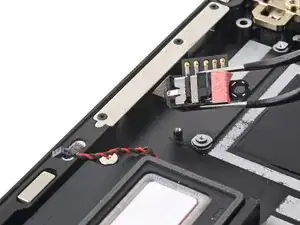

Hebe die Kopfhörerbuchse mit einer Pinzette nach oben aus ihrem Schraubenpfosten heraus.

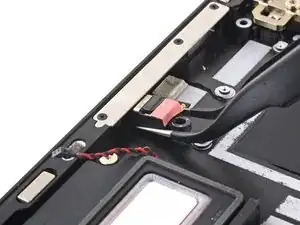

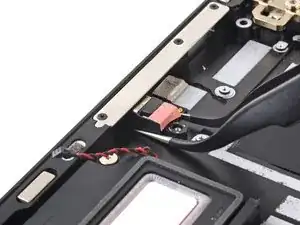

Ziehe die Kopfhörerbuchse vom Rand des Rahmens weg und entferne sie.
