Einleitung

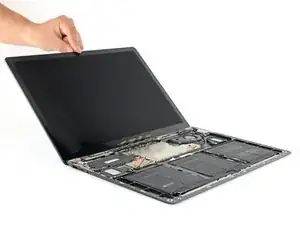

Diese Anleitung zeigt, wie das Display im Microsoft Surface 4 (15") ausgetauscht wird.
Wenn der Akku aufgebläht ist musst du entsprechende Vorsichtsmaßnahmen treffen.
Einige Fotos dieser Anleitung stammen von einem anderen Modell und können sich leicht optisch unterscheiden. Das Verfahren ist aber grundsätzlich gleich.
-
-
Klappe das Display zu, drehe den Laptop um und lege ihn mit den vier Gummifüßen nach oben auf deine Arbeitsfläche.
-
-
-
Die Vertiefung an den hinteren Füßen sind Nähe an der hinteren Kante des Laptops.
-
Die Vertiefung an den vorderen Füßen sind Nähe an der vorderen Kante des Laptops.
-
-
-
Die hinteren Füße haben einen einzigen Clip in der Mitte.
-
Die vorderen Füße haben drei Clips und können nur auf eine Art eingesetzt werden.
-
Wenn die alten Füße nicht mehr gut am Rahmen kleben, dann entferne den alten Kleber und befestige ein kleines Stück Tesaband anstelle des alten Klebers.
-
-
-
Ziehe den Fuß von der Schutzfolie ab.
-
Richte den Fuß über der Vertiefung aus und drücke ihn fest.
-
-
-
Fasse den oberen Rand des oberen Gehäuses über der Tastatur und hebe es gerade nach oben, um es zu lösen.
-
Hebe die Vorderkante des oberen Gehäuses hoch und weg vom Laptop, achte dabei darauf, das Flachbandkabel darunter nicht zu belasten.
-
-
-
Setze einen Spudger mit der Spitze unter eine Kante des magnetischen Steckers, heble nach oben und trenne ihn ab.
-
-
-
Entferne das Gehäuseoberteil und lege es mit der Tastatur nach unten auf eine saubere Arbeitsfläche.
-
-
-

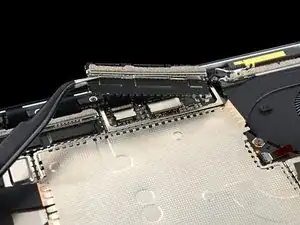

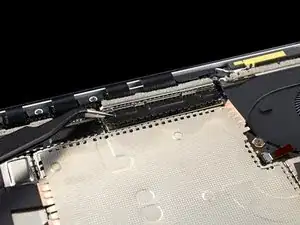

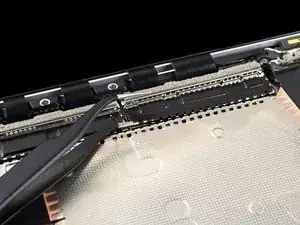

Setze eine der beiden Spitzen einer Pinzette unter die Ecke der rechten Abschirmung des Displaykabels.
-

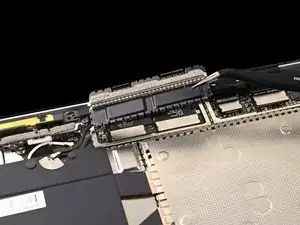

Heble behutsam nach oben, bis sich die Clips der Abschirmung lösen.
-
Wiederhole die Prozedur an der rechten, linken und unteren Kante der Abschirmung, bis du sie ganz entfernen kannst.
-
-
-

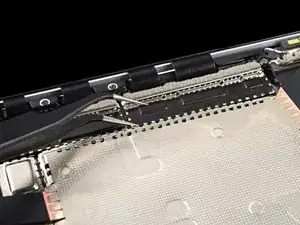

Ziehe die Abschirmung des rechten Displaykabels zur Unterkante des Laptops hin, um sie aus ihrer Vertiefung herauszuholen.
-

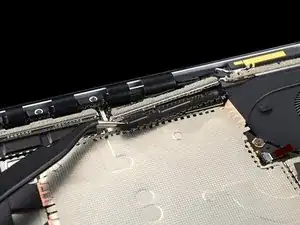

Entferne die Abschirmung.
-
-
-
Wiederhole die vorherigen beiden Schritte und entferne die Abschirmung des linken Displaykabels.
-
-
-

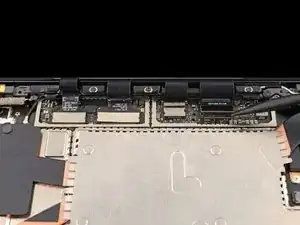

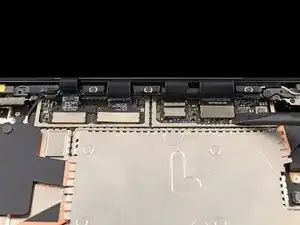

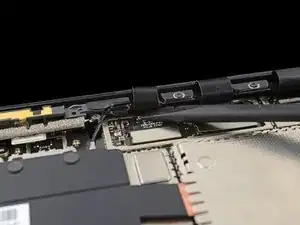

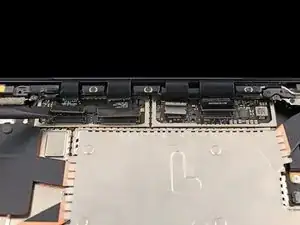

Heble die Druckstecker an allen vier Displaykabeln mit dem flachen Ende des Spudgers nach oben und trenne sie ab.
-
-
-

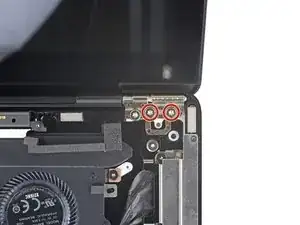

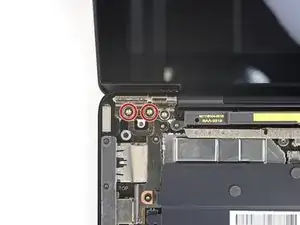

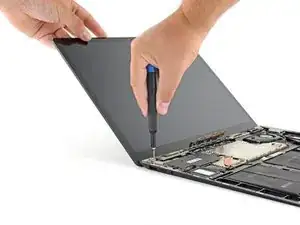

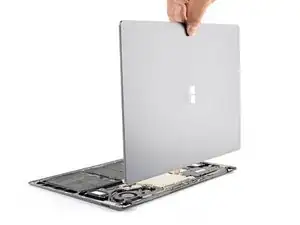

Halte das Display gut fest und benutze einen Torx T6 Schraubendreher, um die vier äußeren 5,9 mm Schrauben zu entfernen, mit denen das Display befestigt ist. (Zwei auf jeder Seite)
-
-
-

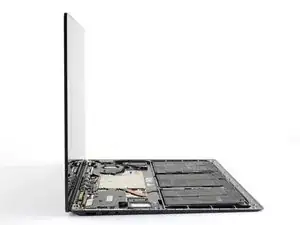

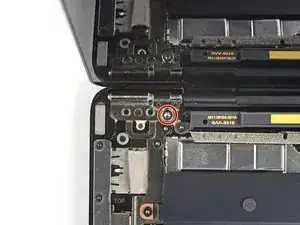

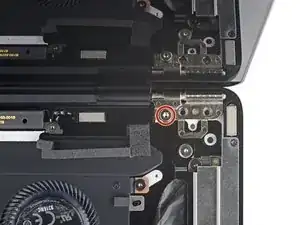

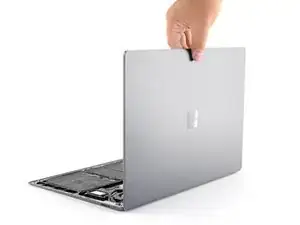

Halte das Display gut fest und benutze einen Torx T6 Schraubendreher, um die beiden restlichen 5,9 mm Schrauben zuentfernen, mit denen das Display noch befestigt ist. (Eine auf jeder Seite)
-
Vergleiche das Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Teile übertragen oder Schutzfolien abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
