Microsoft Surface Laptop 7 (13,8 Zoll) SSD tauschen

Geschrieben von: Spencer Day

Kommentare: 4

Microsoft Surface Laptop 7 (13,8 Zoll) SSD tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie du die SSD im Microsoft Surface Laptop 7 (13, 8 Zoll) aufrüsten kannst.

Bevor du mit der Arbeit beginnst, lies die Anleitung von Microsoft, wie die SSD am Besten entfert werden kann.

Werkzeuge

Ersatzteile

Surface Laptop 7 SSD - Genuine

Schritt 1

Bevor du diese Reparatur beginnst, solltest du deinen Laptop auf unter 25 % entladen lassen. Ein geladener Akku kann bei Beschädigung Feuer fangen.
Entferne alle Kabel und fahre den Laptop vollständig herunter.

Schritt 2

Schließe deinen Laptop und lege ihn so hin, dass die Gummifüße nach oben zeigen.

Schritt 3

Setze einen Arm deiner angewinkelten, spitzen Pinzette vorsichtig in die Aussparung nahe der oberen rechten Kante eines der Füße.
Du kannst ebenfalls die Spitze deines Spudgers nutzen. Es ist jedoch wahrscheinlicher, so den Fuß zu beschädigen.
Benutze die Pinzette, um den Fuß hochzuhebeln und zu entfernen.
Die Füße könnten beim Entfernen herausspringen, also pass auf diese nicht zu verlieren.
Wiederhole diesen Schritt, um die restlichen Füße zu entfernen.
Um die Füße wieder einzubauen, richte die Ausbuchtungen an den Füßen an den Einsparungen im Rahmen aus und drücke die Füße ein.

Schritt 4

Halte während dieser Reparatur einen Überblick über alle Schrauben und stelle sicher, dass sie genau dahin zurückkommen, wo du sie auch entfernt hast.
Während der Surface Laptop 7 Torx Plus Schrauben verwendet, sollten normale Torx Bits ebenfalls funktionieren. Stelle sicher, dauerhaft nach unten zu drücken, um zu verhindern, die Schraube durchzudrehen.
Benutze einen Torx Plus 5IP Schraubendreher, um die vier 4,5 mm langen Schrauben (mit Unterlegscheiben) zu entfernen, die das untere Gehäuse befestigen.

Schritt 5

Setze die Spitze des Plektrums unter die obere Kante des unteren Gehäuses, ungefähr 2,5 cm links oder rechts des Microsoft Logos ein.
Setze das Plektrum nicht zu weit außen ein, da du sonst Gefahr läufst, die Antennenleiste zu beschädigen.

Schritt 6

Drehe das Plektrum, um das untere Gehäuse genug anzuheben, dass du es mit deiner Hand greifen kannst.

Schritt 7

Hebe das untere Gehäuse an und entferne es.

Schritt 8

Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 2,3 mm langen Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

Schritt 9

Entferne die Abdeckung des Akkusteckers mit einer Pinzette oder deinen Fingern.

Schritt 10

Setze einen Spudger mit dem flachen Ende unter die Oberkante des Drucksteckers für den Akku, heble nach oben und trenne ihn ab.
Um Druckstecker wieder anzuschließen, musst du ihn über dem Anschluss ausrichten und behutsam auf einer Seite nach unten drücken, bis er einrastet. Drücke dann die andere Seite fest. Du benötigst eventuell mehrere Versuche, bis der Stecker richtig sitzt, wende keine Gewalt an.

Schritt 11

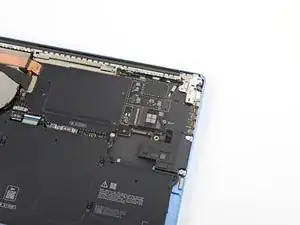

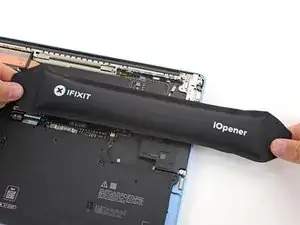

Lege einen erwärmten iOpener eine Minute lang auf die SSD, um das Klebeband an der linken Kante zu erwärmen.

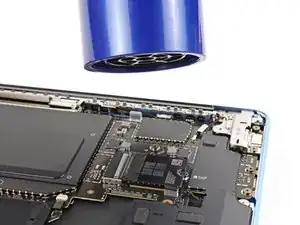

Du kannst das Klebeband auch leicht mit einem Haartrockner erwärmen.

Schritt 12

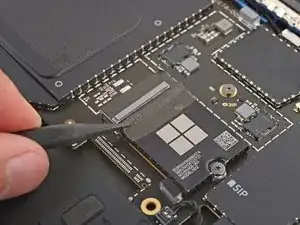

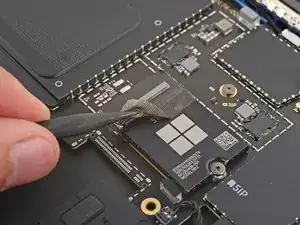

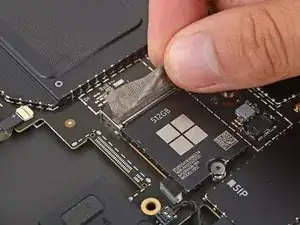

Setze einen Spudger mit der Spitze vorsichtig unter das Klebeband an der SSD und hebe es soweit hoch, dass du es mit den Fingern fassen kannst.
Achte darauf, dass das Klebeband nicht zerreißt, du benötigst es noch beim Zusammenbau.
Ziehe das Klebeband mit den Fingern von der SSD ab.
Du brauchst das Klebeband nicht ganz zu entfernen, es genügt, wenn es nicht mehr an der SSD festklebt.

Schritt 13

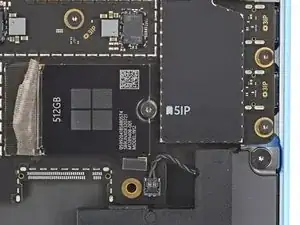

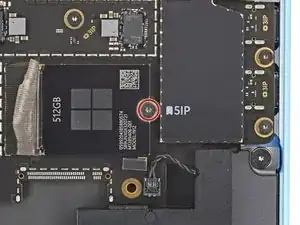

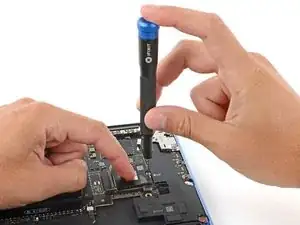

Nimm einen 5IP Torx Plus Schraubendreher und entferne die 2,9 mm lange Schraube, mit der die SSD befestigt ist.
Wenn die Schraube weg ist, sollte sich die SSD leicht schräg herausstellen.
Drücke beim Zusammenbau die SSD behutsam nach unten, wenn du die Schraube festdrehst.

Schritt 14

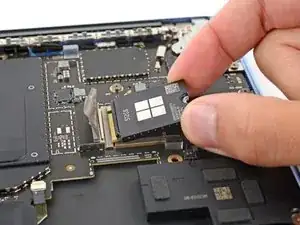

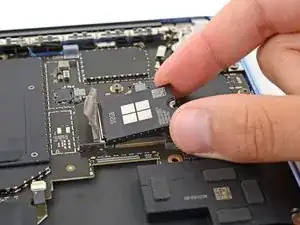

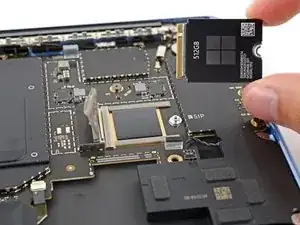

Fasse die SSD an den Kanten bei der Kerbe für die Schraube und ziehe sie gerade aus ihrem Sockel heraus.
Achte beim Zusammenbau darauf, dass das Klebeband komplett aus dem Weg ist und setze die SSD leicht schräg in ihren Sockel ein.
Die SSD ist eingekerbt, so dass sie sich nur auf eine Weise einsetzen lässt.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Wenn das Laptop wieder zusammengebaut ist, dann folge den Anweisungen von Microsoft nach dem Austausch der SSD.

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Tinte & Feder

Spencer Day

Mitglied seit: 14/09/22

117546 Reputation

4 Kommentare

only the original SSD can be replaced? other manufacturers won't work?

Александр -

Any other SSD will work. I replaced mine with a 1tb drive after I cloned the original. Reinstalled and it was like nothing happened. No need to update windows or anything. I used DiskGenius but use whatever safe program you prefer.

Jonathan Sikes -

Is there a need to remove the battery?

Stevenson Yu -

Hello! You don't need to remove the battery, just disconnect it to avoid damaging your laptop.

Nick Schultz -
