Microsoft Surface Pro 5 Kameraleiste austauschen

Klappe die kleinen Sicherungsbügel an den ZIF-Displaysteckern mit einem Spudger hoch.

Ziehe die Displaykabel mit einer Pinzette gerade aus ihren Anschlüssen auf der Displayplatine heraus.

Schiebe ein Plektrum unter die Displayplatine und löse sie aus der Klebeverbindung zur Rückseite des Displays ab.

Entferne die Displayplatine.

Stecke die beiden Displaystecker zuerst ein, bevor du die Displayplatine wieder festklebt, damit sie richtig positioniert wird.

Nur das Display bleibt übrig.

Setze eine der Spitzen einer spitzen Pinzette in den Spalt an der Ecke der EMI-Abschirmung über dem Kühlkörper ein.

Heble die Abdeckung soweit wie möglich von der Hauptplatine weg, ohne sie zu verbiegen. Entferne sie noch nicht.

Wiederhole den letzten Schritt an jeder Ecke der EMI-Abschirmung über dem Kühlkörper.

Entferne die Abschirmung.

Entferne die neun Torx-Schrauben, mit denen der Kühlkörper befestigt ist:

Fünf 2,6 mm lange T3 Schrauben

Vier 3,3 mm lange T5 Schrauben

Schraube 1

Schraube 2

Schraube 3

Schraube 4

Heble behutsam den Kühlkörper mit dem flachen Ende des Spudgers senkrecht nach oben von der CPU weg.

Entferne die 6 mm Torx T5 Schraube, welche die Kameraleiste mit der Einschalttaste/Lautstärkeregelung/Lautsprecher Einheit verbindet.

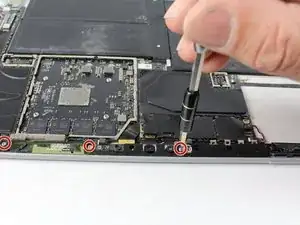

Entferne die restlichen drei 4,5 mm Torx T5 Schrauben, welche die Kameraleiste befestigen.

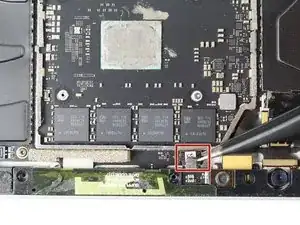

Löse das kleine Flachbandkabel, welches die Kameraleiste an der Hauptplatine anschließt, indem du es mit einer Pinzette hochziehst.

Hebe die Kameraleiste aus dem Gerät.
