Microsoft Surface Pro X Kickstand tauschen

Geschrieben von: Kyle Smith

Kommentare: 5

Microsoft Surface Pro X Kickstand tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie der Kickstand am Microsoft Surface Pro X ausgetauscht werden kann.

Warnung: Entferne vor Reparaturbeginn die SSD vom Surface. Dadurch wird der Akku abgetrennt und das Gerät vor Schäden geschützt.

Werkzeuge

Ersatzteile

Schritt 1

Schalte dein Surface Pro X aus und lege es mit dem Display nach unten auf eine weiche Oberfläche.
Es ist wichtig, dass du erst das Gerät ausschaltest und dann die SSD entfernst, bevor du mit einer Reparatur anfängst. Dadurch wird der Akku abgetrennt und das Gerät vor Schäden geschützt.

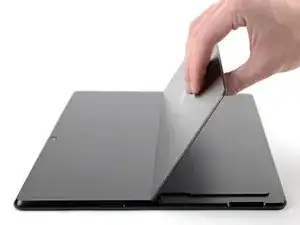

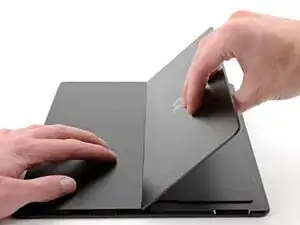

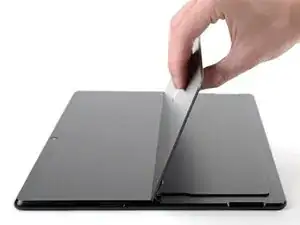

Klappe den Standfuß bis zu einem Winkel von 90° auf, so dass er senkrecht zum Display des Surface steht. Je weiter du das Scharnier öffnest, umso leichter kannst du an die Abdeckung der SSD und der SIM-Karte gelangen.

Where can one find these drives to replace the one that comes with it?

daveniezby - 07/12/19

I think I found mine on Amazon

Tom Manson - 06/03/20

Schritt 2

Setze ein SIM-Kartenauswurfswerkzeug oder eine aufgebogene Büroklammer in die kleine Öffnung in der unteren rechten Ecke der Abdeckung über der SIM-Karte und der SSD. Diese findest du nahe der unteren rechten Ecke des Surface.
Drücke fest darauf, bis sich die Abdeckung öffnet.

Schritt 3

Hebe die Abdeckung der SIM-Karte und der SSD hoch und entferne sie vom Surface.
Setze beim Einbau der Abdeckung zuerst das Ende mit der kleinen Lasche direkt über der SSD in das Surface ein, dann drücke den Rest der Abdeckung nach unten.

Schritt 4

Die SSD ist mit einer einzelnen 2,4 mm Torx T3 Schraube befestigt. Drehe sie heraus.

Schritt 5

Hebe die SSD mit deinem Finger oder einem Spudger so hoch, dass sie von den Kanten der Vertiefung frei kommt.
Hebe die SSD nicht zu weit an - du könntest sonst die SSD oder ihren Anschluss beschädigen.
Ziehe die SSD behutsam aus ihrem Anschluss heraus.
Achte beim Einbau der SSD darauf, dass sie richtig sitzt, bevor du sie wieder festschraubst.

Schritt 6

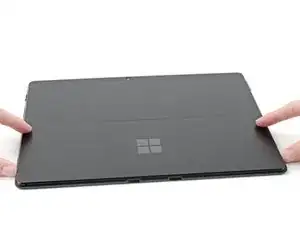

Lege das Surface mit dem Display nach unten auf die Arbeitsfläche.

Schritt 7

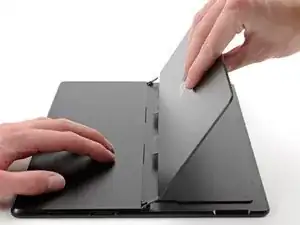

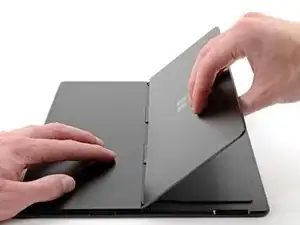

Klappe den Kickstand etwa rechtwinklig auf.

Schritt 8

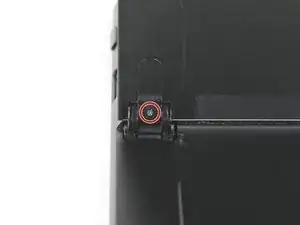

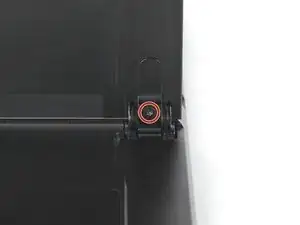

Entferne die beiden 2,5 mm Torx T3 Schrauben, mit denen der Kickstand an den Scharnieren befestigt ist.

Schritt 9

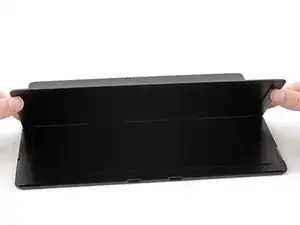

Halte die Scharniere und den Kickstand fest.
Klappe den Kickstand auf etwa 45° zu.

Schritt 10

Halte den Kickstand in der Mitte der Unterkante fest.
Klappe den Kickstand etwa 10° weiter auf, so dass sich die Schraubenhalter von den Scharnieren lösen.
Achte beim Zusammenbau darauf, dass die Scharniere komplett in ihre Vertiefungen im Kickstand passen. Folge den Anweisungen im nächsten Schritt, um die Scharniere wieder einzusetzen.

Schritt 11

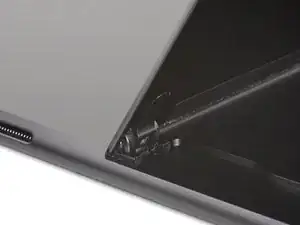

Folge beim Zusammenbau diesen Schritten, um die Scharniere komplett in die Vertiefungen am Kickstand einzusetzen:

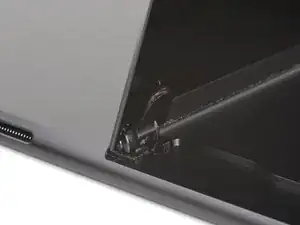

Kippe die Unterkante des Kickstands zu den Scharnieren hin.

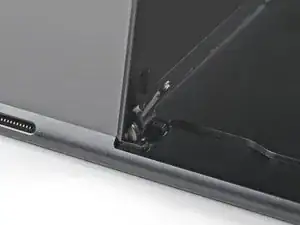

Setze die Scharniere in die Vertiefungen am Kickstand ein.

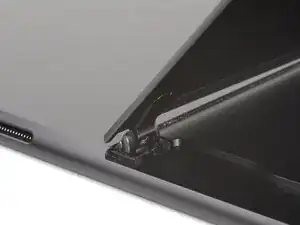

Überprüfe, ob die Oberflächen der Scharniere mit der Unterseite des Kickstands fluchten.

Schritt 12

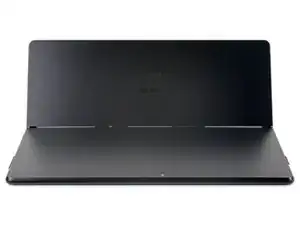

Der Kickstand ist mit zwei Klebelaschen am Rahmen befestigt. Du musst fest und gleichmäßig an ihnen ziehen, um sie abzulösen.

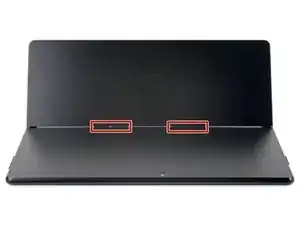

Die beiden Klebelaschen befinden sich in der Mitte der Kickstand-Kante, die dem Rahmen am nächsten ist.

Schritt 13

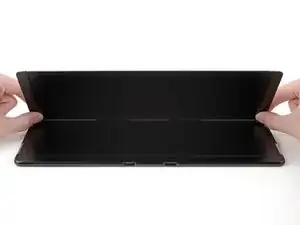

Ziehe langsam, damit die beiden Klebelaschen nicht reißen.

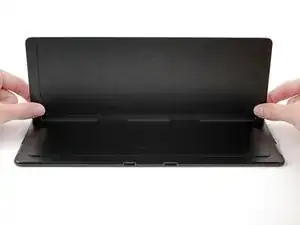

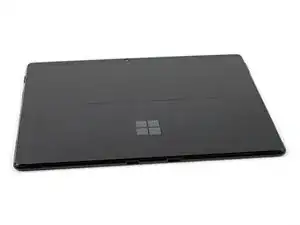

Halte das Surface gut mit einer Hand fest und ziehe den Kickstand aus dem Rahmen heraus.
Achte beim Einbau des neuen Kickstands darauf, dass die Laschen eingesetzt sind, bevor die Schrauben eingedreht werden.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge der Anleitung in umgekehrter Reihenfolge.
