Einleitung

  1. x4vwaRsDyyrnGO1H
    x4vwaRsDyyrnGO1H
    GqAfoBfvBQYJpSEc
    HBjKPWcMs4BNEHWD

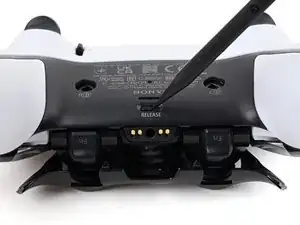

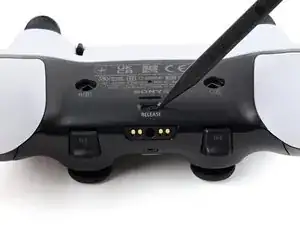

    • Lege den Controller mit den Joysticks nach unten auf die Arbeitsfläche.

    • Schiebe die Release-Taste nach links. Die vordere Zierblende sollte auf die Arbeitsfläche fallen.

    • Wenn die Zierblende nicht herunterfällt, dann kontrolliere, ob genug Platz ist und die Release-Taste wirklich ganz nach links geschoben ist.

    • Hebe den Controller hoch, die Zierblende bleibt auf der Arbeitsfläche liegen.

    • Setze beim Zusammenbau die Zierblende gekippt ein, so dass die Oberkante zuerst hineingeht. Lasse dann die Blende ganz herunter, bis sie einschnappt.

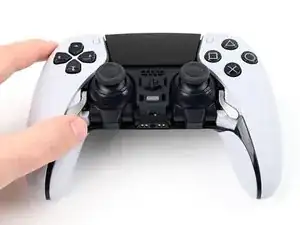

  2. pUNR3yecJAZYLaKc
    pUNR3yecJAZYLaKc
    SdsSUTDZa5uS6EZS
    P5iZgQ6mPQOMRHmc

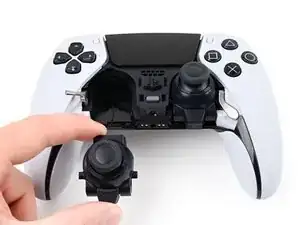

    • Drehe den Controller um, so dass die Joysticks oben sind.

    • Hebe den Metallhebel hoch, der die Joysticks befestigt. Der Joystick sollte dann leicht herausgleiten.

    • Hole den Joystick aus seinem Einschub heraus.

  3. Cf1NCMPonpThsBwU

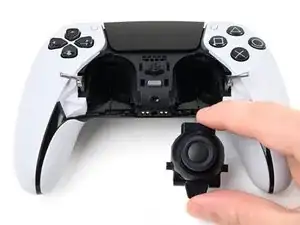

    • Wiederhole das Verfahren für den anderen Joystick.

  4. d1KAp3HdKaog3guy
    d1KAp3HdKaog3guy
    kENsDKyd5SKPM4rD
    myL4VPDY6joP3uMu

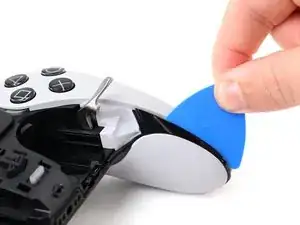

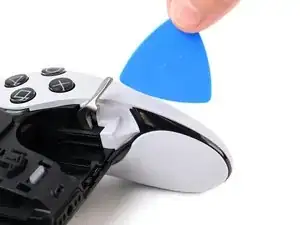

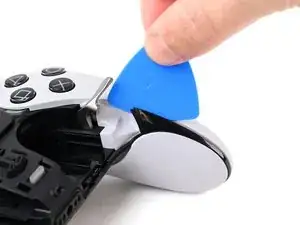

    • Die rückseitige Zierblende wird von empfindlichen Kunststoffclips festgehalten. Arbeite behutsam und achte darauf, dass die Clips nicht kaputt gehen.

    • Wenn du die im Lieferumfang des Controllers enthaltenen Rücktasten-Paddles montiert hast, dann entferne sie vorher.

    • Setze ein Plektrum mit der flachen Seite zwischen den schwarzen Teil der rückseitigen Zierblende und der oberen Abdeckung nahe am Hebel für die Joysticks ein.

    • Schiebe das Plektrum zum unteren Ende des Griffs hin, bis sich die Clips lösen.

  5. hM5LPbjjnNW1YKIb
    hM5LPbjjnNW1YKIb
    JWvVE61rY6bnxZAn

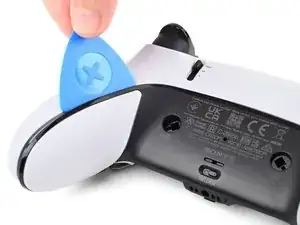

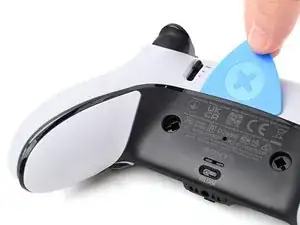

    • Schiebe das Plektrum um die Rückseite des Controllers herum und drehe den Controller so, dass die Tasten nach unten zeigen.

    • Schiebe das Plektrum um die Kante der rückseitigen Zierblende entlang, bis sich die Clips lösen.

  6. uZDemQgoDljXNVQd
    uZDemQgoDljXNVQd
    VxxmVV2UCMtKGm1E
    eyCuK1PuKWCXOitX

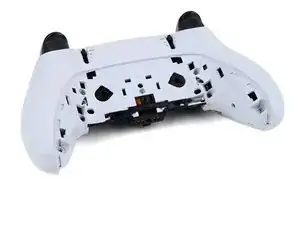

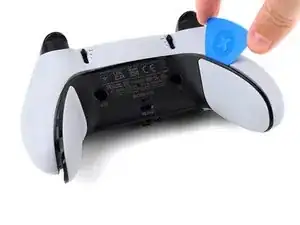

    • Schiebe das Plektrum an der Kante der Blende am anderen Griff entlang.

    • Wenn alle Clips geöffnet sind, kannst du die Zierblende abnehmen.

    • Wenn die Blende noch irgendwo festhängt, dann halte an und schaue nach, ob irgendwelche Clips wieder eingerastet sind. Löse sie dann wieder mit dem Plektrum und achte darauf, dass sie nicht beschädigt werden.

  7. evowF64RhL6gaqLK
    evowF64RhL6gaqLK
    heRVpgAiWYVhElng
    63HkRMysMPTSXLMU

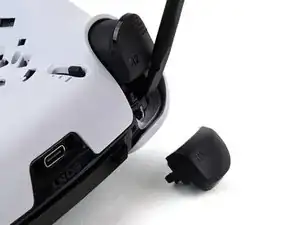

    • Die L1- und R1-Tasten sind mit zwei Clips befestigt. Wenn sich nur einer der Clips löst, dann gehe mit dem Spudger auf die andere Seite der Taste, um auch den anderen Clip zu öffnen. Heble nicht weiter an eine Seite, wenn der Clip gelöst ist, du riskierst, dass der andere Clip bricht.

    • Setze einen Spudger mit dem flachen Ende zwischen die L1- und L2-Tasten.

    • Heble die L1-Taste mit dem Spudger heraus.

    • Die Tasten springen bei diesem Schritt oft heraus. Du kannst das verhindern, wenn du den Daumen über die Taste hältst.

    • Wiederhole das Verfahren für die R1-Taste.

  8. im1oEMoANZa3OPxx
    im1oEMoANZa3OPxx
    ODADaFvQYuFhYsOP

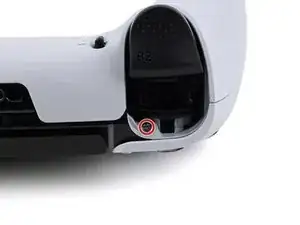

    • Entferne die beiden 6,4 mm Schrauben hinter der L1- und R1-Taste.

    • Nimm dafür einen JIS J0 Schraubendreher, oder einen offiziellen Kreuzschlitzschraubendreher PH0 von iFixit. Er ist so konstruiert, dass er an JIS-Schrauben passt. Wenn du einen anderen Schraubendreher verwendest, kann der Schraubenkopf beschädigt werden.

  9. SbCOjhiMBmbOmDmO
    SbCOjhiMBmbOmDmO
    PVUJqFqJwKi51nDE

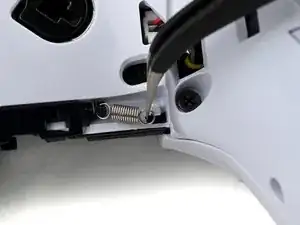

    • Drehe den Controller so, dass die Griffe zu dir zeigen.

    • Hebe das rechte Ende der Feder der Ablöseleiste mit einer gewinkelten Pinzette vom weißen Pfosten ab.

    • Die Feder befindet sich unter der RB-Taste

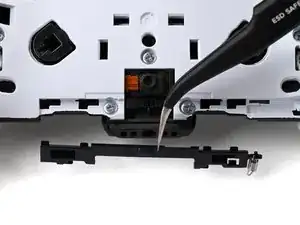

  10. yWg36HJBZIB2D6nY
    yWg36HJBZIB2D6nY
    CrQfqR2gLUksAAyL
    1qbbJIURBpD1ZBjP

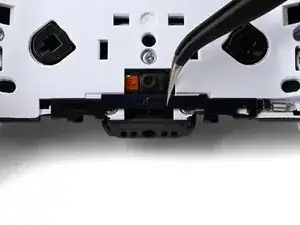

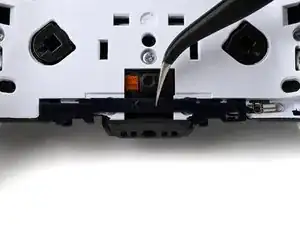

    • Schiebe die Ablöseleiste mit den Fingern oder einer Pinzette nach links.

    • Schiebe die Leiste aus dem Controller heraus und entferne sie.

  11. 6IhKTcgcHMQZPkWT

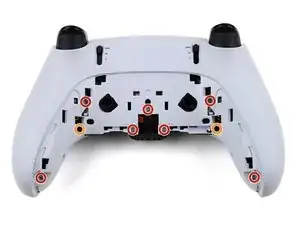

    • Entferne die neun Schrauben, mit denen die Rückseite befestigt ist:

    • Sieben 6,4 mm lange Schrauben

    • Zwei 10,5 mm lange Schrauben

  12. BIaokQhWthYBpYEA
    BIaokQhWthYBpYEA
    Syq5UswaP1ZrjN1b

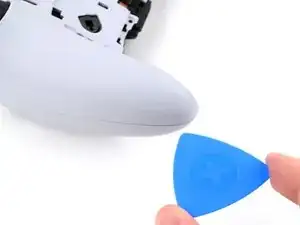

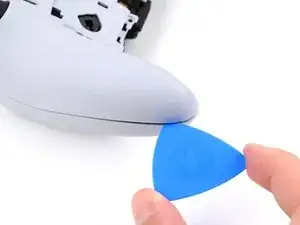

    • Setze die Spitze eines Plektrums unten an einem der Griffe in den Spalt an der Außenkante ein.

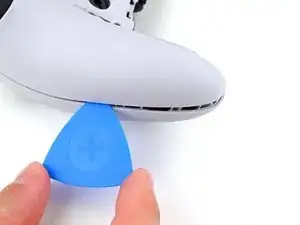

  13. oNEIKTmy1J5cRQJp
    oNEIKTmy1J5cRQJp
    PANUUX4PLjFi5uf3
    B6CeLYMEG2FNakDB

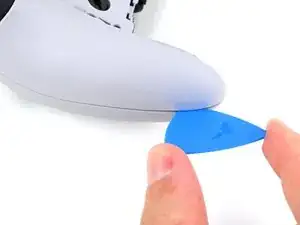

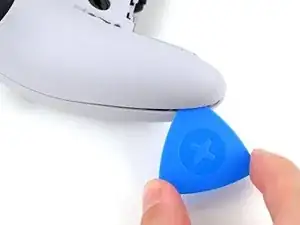

    • Löse mit dem Plektrum die Clips, mit denen die Gehäuserückseite mit der Vorderseite verbunden ist, und heble die beiden Teile voneinander ab.

    • Heble weiter an der Kante des Controllers entlang, bis die beiden Gehäuseteile voneinander getrennt sind.

  14. 4jKadtLlPcC6uOd1
    4jKadtLlPcC6uOd1
    2uiq6pMXeCljGExA

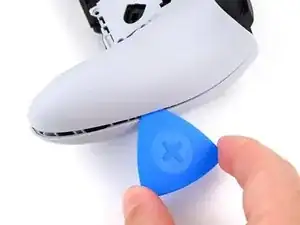

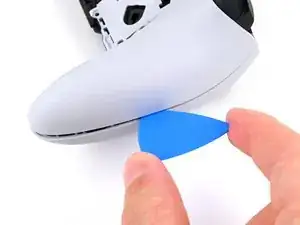

    • Wiederhole das Verfahren und trenne die beiden Teile auch an der anderen Seite voneinander.

  15. mUNIaZPZTMesONej
    mUNIaZPZTMesONej
    mtJMa3FRILpNLMlK
    cONdiGShuN14EcSd

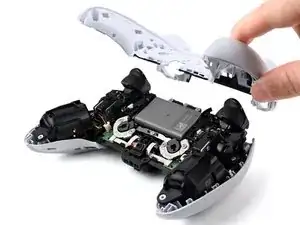

    • Wenn das Gehäuseteil noch irgendwo festhängt, dann halte an und schaue nach, ob irgendwelche Clips wieder eingerastet sind. Löse sie dann wieder mit dem Plektrum und achte darauf, dass sie nicht beschädigt werden.

    • Halte das Hauptgehäuse mit einer Hand fest.

    • Hebe die Gehäuserückseite mit der anderen Hand hoch. Sie sollte sich schräg abheben lassen.

    • Drücke die Gehäuserückseite ein wenig zu den L- und R-Tasten hin, hebe sie dann vom Controller nach oben und entferne sie.

    • Achte beim Zusammenbau darauf, dass die Kunststoffabdeckungen der Einstellschieber für die adaptive Triggereinheit richtig über den Schiebern sitzen.

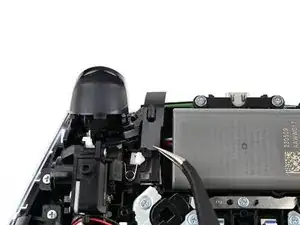

  16. Pm3lfcqRDuWJaKCq
    Pm3lfcqRDuWJaKCq
    RkhqbJFmUYwnFUM4
    EBFqn4fAGgblKMN5

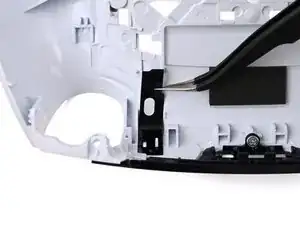

    • Die Gehäuserückseite hält zwei kleine Kunststoffabdeckungen für die Einstellschieber der adaptiven Triggereinheit fest. Es kann sein, dass sie beim Ausbau abgefallen sind. Setze sie wieder in die Gehäuserückseite ein, damit sie nicht verloren gehen.

    • Hebe die Abdeckung mit den Fingern oder einer Pinzette vom Controller ab.

    • Schiebe das flache Ende der Abdeckung unter die Kunststofflasche in der Gehäuserückseite.

    • Achte darauf, dass sie sich frei in ihrer Rille bewegen kann. Die Seite mit der Ausbuchtung muss zur Mitte des Controllers hin zeigen.

    • Wenn eine der Abdeckungen im Laufe der Reparatur verbogen wird, dann erwärme sie ein wenig mit einem Fön, um sie wieder in ihre alte Form zu bringen.

    • Beim Zusammenbau kannst du die Abdeckungen mit einem kleinen Stück Malerkrepp an der Außenseite des Controllers festkleben.

  17. PkDh5CkScncXEXuF
    PkDh5CkScncXEXuF
    65eostWqjLfxV5ul

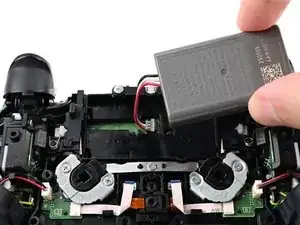

    • Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

    • Hebe den Akku an und bewege ihn nach rechts, um an den Akkustecker darunter heranzukommen.

  18. fLdPAxr2bkkwmh3R
    fLdPAxr2bkkwmh3R
    CXAwhwBLYJwS3X24
    QA2dDoXwiKEKIMYH

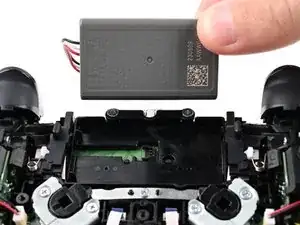

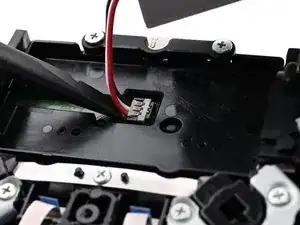

    • Heble den Flachstecker mit dem flachen Ende des Spudgers hoch.

    • Heble nur am Stecker, nicht an den Kabeln. Die Kabel könnten beschädigt werden.

    • Entferne den Akku.

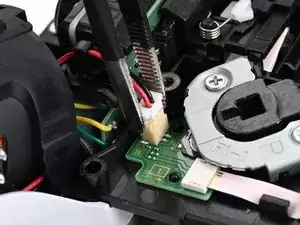

  19. HxTgscOp6SDNcXkH
    HxTgscOp6SDNcXkH
    2FyT2xJNYVeWVOKL
    hWA4EcHUFjaCbqaF
    • Hier ist das Verfahren für die R2-Triggerheinheit links von dir beschrieben. Das Verfahren, um die L2-Einheit zu entfernen, geht genauso.

    • Hebe den JST-Stecker am Kabel zum Vibrationsmotor mit einer Pinzette aus seinem Anschluss heraus und trenne ihn ab.

    • Dieses Kabel ist an der Platine für die rückseitigen Tasten zwischen der RB- oder LB-Taste und dem Vibrationsmotor angeschlossen.

    • Hebe es soweit hoch, bis das Kabel zum Vibrationsmotor sich aus dem Clip auf der Triggereinheit löst.

  20. JOAVyVjj1rwxrL4y

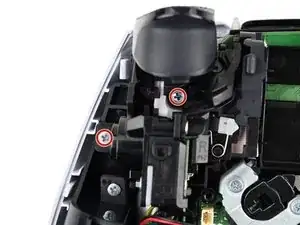

    • Entferne die beiden 6,4 mm langen Schrauben, mit denen die Triggereinheit befestigt ist.

  21. BRXq3hElmNa4Wh2c
    BRXq3hElmNa4Wh2c
    y1KZ4qvPJvKiJYdG

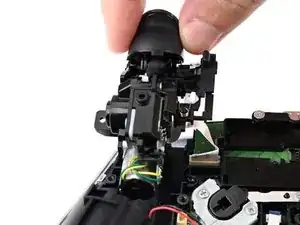

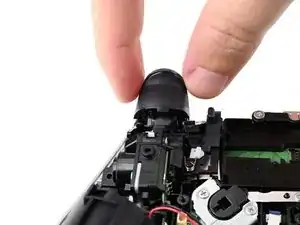

    • Hebe die Triggereinheit soweit vom Controller nach oben und halte sie so, dass du an das Flachbandkabel darunter herankommst.

    • Entferne die Triggereinheit noch nicht ganz. Sie ist noch mit einem Flachbandkabel angeschlossen, das du erst im nächsten Schritt ablösen musst.

  22. 66RpgC4PdEymUani
    66RpgC4PdEymUani
    MVDyupWDQuZIHqSi
    Nc1qsKEpbpmboF1C

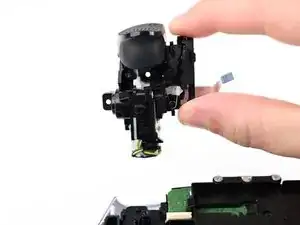

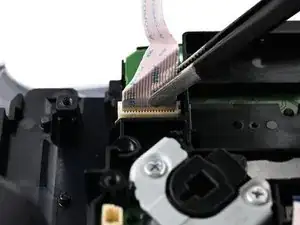

    • Halte die Triggereinheit weiterhin über den Controller und fasse gleichzeitig die Zuglasche am Flachbandkabel mit einer Pinzette. Ziehe sie vom Anschluss weg und trenne das Kabel zur Triggereinheit ab.

    • Entferne die Triggereinheit.

  23. gObtsBJ1QpmS4iBU
    gObtsBJ1QpmS4iBU
    lhMTTLM3bF55leMI

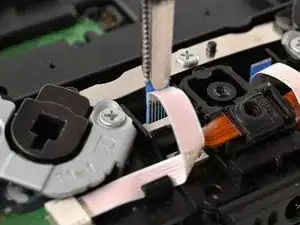

    • Die L2- und die R2- adaptive Triggereinheiten müssen entfernt sein, bevor du fortfahren kannst.

    • Fasse die blaue Lasche am Flachbandkabel zur RB-Taste auf der Rückseite mit einer Pinzette und trenne den Stecker am Flachbandkabel von der Hauptplatine ab.

    • Auf der Halterung der RB-Taste auf der Rückseite ist ein "R" eingraviert. Sie befindet sich links von dir.

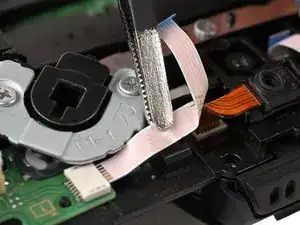

  24. kBATWGyvbHjWwShM
    kBATWGyvbHjWwShM
    3xuU2OcmTYlrAFRa

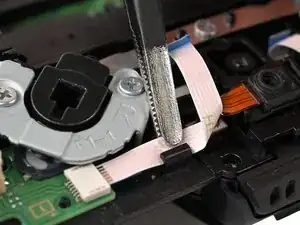

    • Hole das Flachbandkabel zur RB-Taste auf der Rückseite mit einer Pinzette aus dem Kunstoffclip heraus.

  25. wA5hk4RTjGYvNBJw
    wA5hk4RTjGYvNBJw
    2FqQsTmqQC2hdEuU
    • Trenne das Flachbandkabel zur RB-Taste auf der Rückseite mit einer Pinzette von der rückseitigen Tastenplatine ab.

  26. fN5r4VYNBWTybQ5J
    fN5r4VYNBWTybQ5J
    pjyS2flfDmlOUaKk

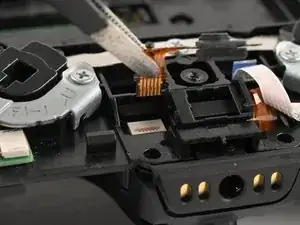

    • Trenne das Flachbandkabel zum Mikrofon auf der Rückseite mit einer Pinzette von der Hauptplatine ab.

    • Hebe das Mikrofon weiter hoch und entferne es.

    • Achte beim Zusammenbau darauf, dass du den Kunststoff an der rechten Mikrofonkante passend in die Halterung der Fassung für das Mikrofon einschiebst.

  27. mBQQqlBNuqGTSGog
    mBQQqlBNuqGTSGog
    Ci3j3IFxH5YWy5ZP

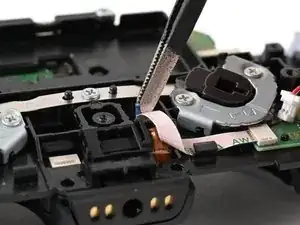

    • Fasse die blaue Lasche am Flachbandkabel zur LB-Taste auf der Rückseite mit einer Pinzette und trenne den Stecker am Flachbandkabel von der Hauptplatine ab.

  28. EGYf5ACXmFoyr1TL
    • Entferne die drei Schrauben, mit denen die Akkuhalterung befestigt ist:

    • Zwei 6,4 mm lange Schrauben mittig an den beiden Enden der Akkuhalterung.

    • Eine 10,4 mm lange Schraube etwa in der Mitte der Akkuhalterung.

  29. MCTnayo2sfYkQdBw
    MCTnayo2sfYkQdBw
    SaBv5whKnCTVkG1G

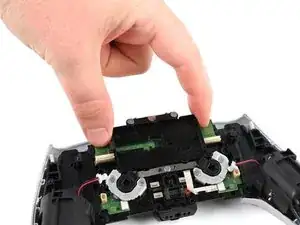

    • Entferne die Akkuhalterung.

  30. NPZvg5uoTgOijfup
    NPZvg5uoTgOijfup
    ssDy2oxbVmoSAn64

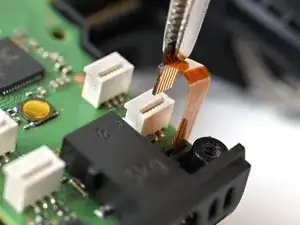

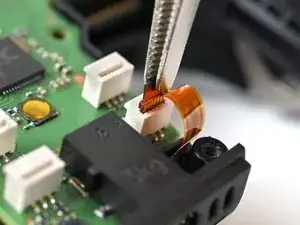

    • Fasse die blaue Lasche am Flachbandkabe zum vorderen Mikrofon mit einer Pinzette und trenne den Stecker am Flachbandkabel von der Hauptplatine ab.

    • Der Stecker des vorderen Mikrofons befindet sich unter dem Stecker der rückseitigen LB-Taste unten auf der Hauptplatine.

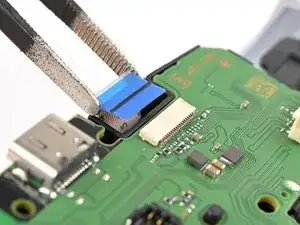

  31. J2EdPGLLUiWsGKnQ
    J2EdPGLLUiWsGKnQ
    eMPWkEsGURoYUXjQ
    • Fasse die blaue Lasche am Flachbandkabel zum vorderen Touchpad mit einer Pinzette und trenne den Stecker am Flachbandkabel von der Hauptplatine ab.

    • Es kann knifflig sein, diesen Stecker abzutrennen. Wenn du die Zuglasche wie im Bild gezeigt seitlich fasst, dann drücke grade so fest, dass du sie packst, sie oder das Kabel aber nicht verbiegst.

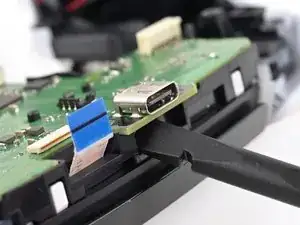

  32. V5TwMHBjW1vLoQCG
    V5TwMHBjW1vLoQCG
    jKgAOXdSl4ZygQQs

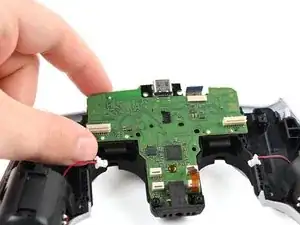

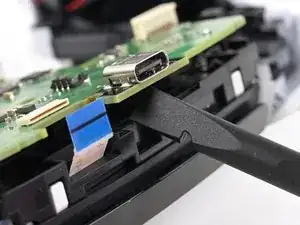

    • Setze einen Spudger mit dem flachen Ende unter den USB-Anschluss auf der Hauptplatine.

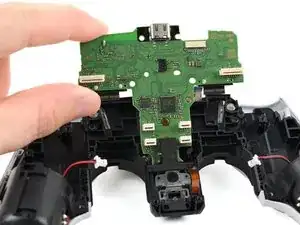

    • Hebe die Hauptplatine mit dem Spudger hoch, bis sie sich aus den kleinen Clips löst, mit denen sie befestigt ist.

  33. U55eyvDghYYhiwxU
    U55eyvDghYYhiwxU
    a2VRSd2mDWJgC5VP
  34. WOBIiP4tDUJhE1XW
    WOBIiP4tDUJhE1XW
    EBkRIt5ZOLgsWRPw

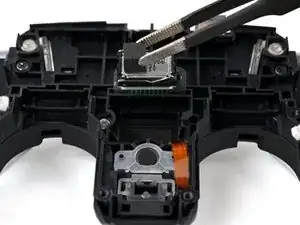

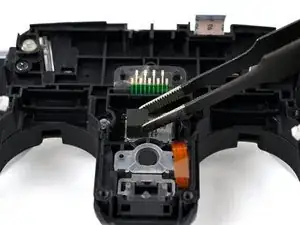

    • Hebe den Lautsprecher in der Mitte des Mittelrahmens mit den Fingern oder einer Pinzette hoch und entferne ihn.

    • Beim Zusammenbau:

    • Sieh nach, ob dein neuer Lautsprecher auf der Rückseite mit Schaumstoff ausgestattet ist. Wenn nicht, übertrage den Schaumstoff vom alten auf den neuen Lautsprecher.

    • Baue den Lautsprecher so ein, dass der erhöhte Teil der Kontaktfedern nach rechts zeigt. Wenn du dir unsicher bist, wie er richtig ausgerichtet ist, überprüfe das Motherboard und achte darauf, dass die Federn Kontakt mit den Stiften auf dem Motherboard haben.

  35. 4TZiXokIpgHHaoGC

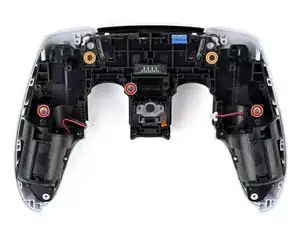

    • Entferne die fünf Schrauben, mit denen der Mittelrahmen befestigt ist:

    • Drei 6,4 mm lange Schrauben

    • Zwei 10,4 mm lange Schrauben

  36. 13mkWkBkDbOiGmKU
    13mkWkBkDbOiGmKU
    6wXhTfOt1Fhc22MC

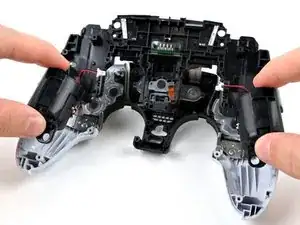

    • Packe die Fassungen der Vibrationsmotoren, hebe den Mittelrahmen hoch und entferne ihn.

    • Achte darauf, dass das Touchpad-Kabel frei durch die Öffnung im Mittelrahmen gleiten kann.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
