Motherboard-Abdeckung ausbauen

Geschrieben von: Spencer Day
  • Kommentare: 0
Motherboard-Abdeckung ausbauen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

Keine Schätzung

Einleitung

Grundständige Anleitung zum Ausbau der Motherboard-Abdeckung und Abtrennen des Akkus.

  1. UOcTjB2PNfR2SY6U

    • Lasse den Akku deines Smartphones unter 25% entladen, bevor du mit der Reparatur beginnst. Ein geladener Lithium-Ionen-Akku kann sich bei Beschädigung entzünden.

    • Ziehe alle Kabel ab und schalte dein Smartphone vollständig aus.

  2. GdyIFoYw2kCwPWEW
    GdyIFoYw2kCwPWEW
    JGH436X4ZAu1hiqZ
    xHBJmfnZfd2NyyDA

    • Eine von einer Schraube angetriebene Nockenwelle in der unteren linken Ecke drückt die Rückabdeckung vom restlichen Smartphone weg, sodass ein Spalt entsteht, der es ermöglicht, mit dem Abtrennen der Abdeckung zu beginnen.

    • Lege das Smartphone mit der Rückabdeckung nach oben hin und drehe die Schraube an der Unterkante mit einem T3 Torx-Schraubendreher gegen den Uhrzeigersinn, bis sich die Rückabdeckung abhebt.

  3. j2EOjNHLjnTT5PLL
    j2EOjNHLjnTT5PLL
    ZdINNhVIBToWOYyC
    BikkPFAnGMVCED5a

    • Bevor du die Rückabdeckung ablöst, beachte Folgendes:

    • Direkt unter der Rückabdeckung befindet sich eine Fuge. Führe dein Werkzeug hier nicht ein.

    • Schiebe dein Werkzeug vollständig unter die Rückabdeckung, so dass es sich zwischen dem Rahmen und der Unterseite der Rückabdeckung befindet.

    • Führe ein Plektrum unter die linke untere Ecke der Rückabdeckung und schiebe es an der Unterkante entlang, um die Clips zu lösen und den Kleber zu durchtrennen.

    • Du solltest fühlen und hören, wie sich die Clips der Rückabdeckung lösen. Wenn du das nicht tust, führe das Plektrum tiefer ein und versuche es erneut.

  4. CsWOwpkyrVNCJuLi
    CsWOwpkyrVNCJuLi
    URDehcCXbbuLodVx
    fQrmmWmVPwA1ddIJ

    • Schiebe das Plektrum weiter rund um den Rand der Rückabdeckung herum, um die Clips und den Kleber vollständig zu lösen.

  5. FS3iaIdLxZoXHlEa
    FS3iaIdLxZoXHlEa
    6jKXN6IQecAv1E2L
    Hlr5RQAy14sItTFf

    • Hebe die Rückabdeckung ab und entferne sie.

    • Beim Wiederzusammenbau:

    • Jetzt ist ein guter Zeitpunkt, um dein Smartphone zu testen, bevor du es versiegelst. Schalte es ein und überprüfe, ob es funktioniert. Schalte es wieder aus, bevor du mit dem Wiederzusammenbau fortfährst.

    • Wenn du eine neue Rückabdeckung einbaust:

    • Achte darauf, dass du alle Schutzfolien von der Unterseite entfernst.

    • Benutze das flache Ende eines Spudgers, um das kleine Kabel oberhalb der drahtlosen Ladespule über seine Haltestifte zu drücken.

    • Setze die Rückabdeckung auf den Rahmen und drücke sie rundherum gut fest, um alle Clips wieder einzurasten.

  6. eZjNvUF6qJVPJBg5
    eZjNvUF6qJVPJBg5
    Qfh3QbkGuN6PMvk6

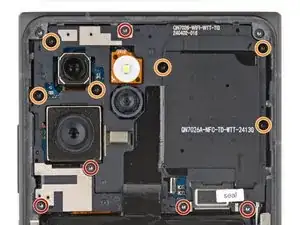

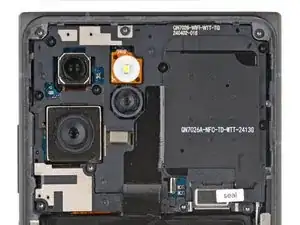

    • Verwende einen T3 Torx-Schraubendreher, um die 11 Schrauben zu entfernen, mit denen die Abdeckung des Motherboards befestigt ist:

    • Fünf 4,9 mm lange Schrauben

    • Sechs 3,9 mm lange Schrauben

  7. pSZnfPidFsGad3cf

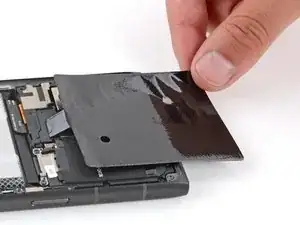

    • Lege die Graphitfolie auf dem Akku vorsichtig über die obere Kante deines Smartphones.

    • Pass auf, dass du die Folie nicht zerreißt, sie ist sehr empfindlich.

  8. wPLELLpgHOblTWIx
    wPLELLpgHOblTWIx
    6VAMBskjlOTbkgKN
    4cObIFQISnURqATR

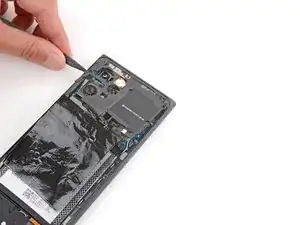

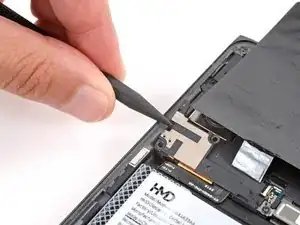

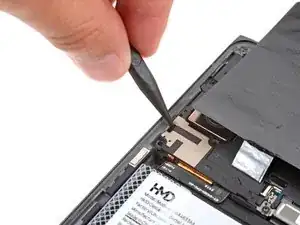

    • Setze die Spitze eines Spudgers in die Kerbe an der linken Kante der Abdeckung des Akkusteckers ein und heble sie hoch, um die Clips zu lösen.

    • Setze dein Werkzeug nur so weit ein, dass du die Abdeckung aufhebeln kannst. Du könntest sonst versehentlich den Steckverbinder der Rückkamera abtrennen.

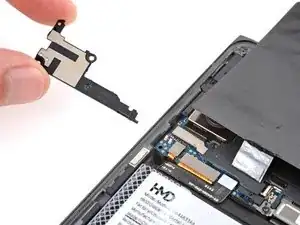

    • Entferne die Abdeckung.

    • Drücke beim Wiederzusammenbau die Abdeckung fest an, damit die Clips einrasten.

  9. LlRPcVt16gPthQmX
    LlRPcVt16gPthQmX
    egQB2nYlJIKtsffu
    W312AcQbFSChaCWi

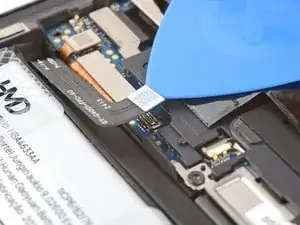

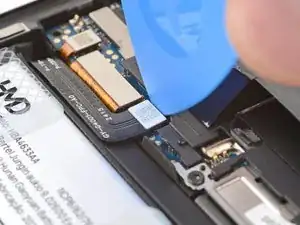

    • Setze die Spitze eines Plektrums unter die obere Kante des Steckverbinders des Akkus und heble ihn hoch, um ihn abzutrennen.

    • Überprüfe, ob der Steckverbinder der Rückkamera während des vorherigen Schritts abgetrennt wurde. Falls ja, verbinde ihn wieder.

    • Um einen Steckverbinder wie diesen hier wieder anzuschließen, richte ihn über dem Anschluss aus und drücke ihn vorsichtig auf einer Seite nach unten, bis er einrastet, und drücke dann auf der anderen Seite nach unten. Möglicherweise brauchst du ein paar Versuche, um den Stecker auszurichten.

  10. tyTlqfOyNNm2CZMJ
    tyTlqfOyNNm2CZMJ
    DaYTGJCbIQ4ZGffu
    GuO5tAGdMHbImdwQ

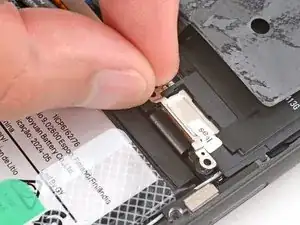

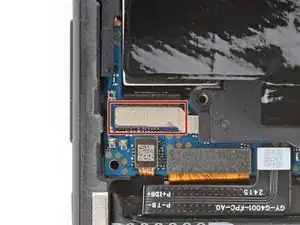

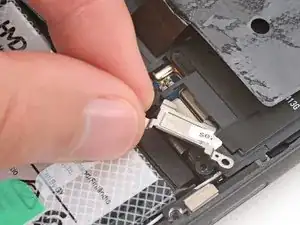

    • Fasse mit deinen Fingern eine der unteren Ecken der Displaystecker-Abdeckung.

    • Hebe die untere Kante der Abdeckung an und ziehe sie in Richtung Unterkante deines Smartphones, um den Aufkleber „seal“ abzureißen und die Abdeckung auszubauen.

    • Schiebe beim Wiederzusammenbau die Laschen an der oberen Kante der Abdeckung unter die Abdeckung des Motherboards und benutze die Ausschnitte neben den Schraubenlöchern, um die Abdeckung auszurichten.

  11. VoZSGBWtPYQllUXK
    VoZSGBWtPYQllUXK
    K1JEIbwcTVff4Eay
    6emYAPP4JYYkQq3m

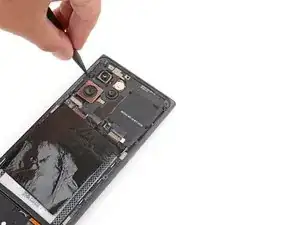

    • Setze die Spitze eines Spudgers in die Kerbe nahe der Mitte der linken Kante der Motherboard-Abdeckung ein und heble sie hoch, um die Clips zu lösen.

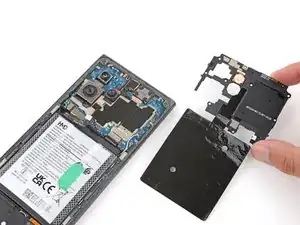

    • Entferne die Motherboard-Abdeckung.

    • Beim Wiederzusammenbau setzt du die Abdeckung auf den Rahmen und drückst sie an den Kanten fest, damit die Clips einrasten.
