Neue Klebefolie am Display des Google Pixel 8 anbringen

Geschrieben von: Alex Diaz-Kokaisl
  • Kommentare: 1
Neue Klebefolie am Display des Google Pixel 8 anbringen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.

Diese Anleitung zeigt, wie die Klebefolie am Display des im Google Pixel 8 befestigt wird.

Bevor du diese Anleitung verwendest, muss die Reparatur beendet und das Smartphone bis auf das Display wieder montiert sein. Wenn das nicht der Fall ist, dann gehe erst zu deiner Anleitung zurück und beende die Reparatur.

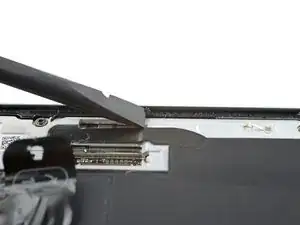

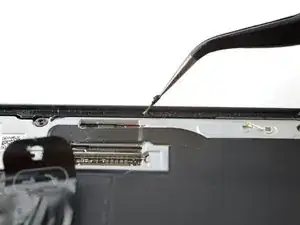

  1. IqjSi4jWSpoZEHys
    IqjSi4jWSpoZEHys
    3kjSLuYUR5YndvMr
    6e5Uq2uBH1BLy2Tt

    • Damit der neue Kleber gut haftet, musst du den alten Kleber und alle Kleberreste vom Rahmen entfernen.

    • Schabe mit dem flachen Ende des Spudgers soviel Kleberreste wie möglich vom Rahmen ab.

    • Wenn sich der Kleber nicht leicht entfernen lässt, dann tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) an den Kleber, bevor du ihn abschabst.

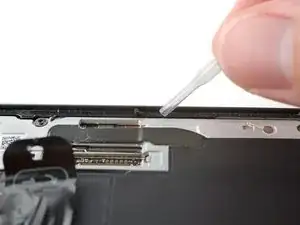

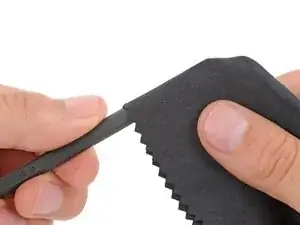

  2. cNscWjtcMtY4xZLG
    cNscWjtcMtY4xZLG
    jfoQDIPPAVlPUpTZ
    RjHoWtmp2OjcJtVQ

    • Wenn der Rahmen vom Kleber befreit ist, dann gib noch etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) auf ein Mikrofasertuch oder ein fusselfreies Tuch und wische die letzten Reste weg.

    • Wenn das schwer geht, dann wickle das Tuch um einen Spudger und reibe den Rahmen damit ab.

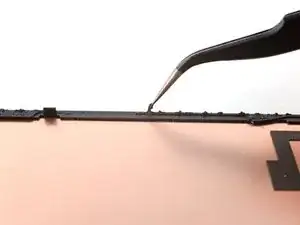

  3. 1A5VMZNZx3jq5KQg
    1A5VMZNZx3jq5KQg
    yhAR4pD6AYB5SORV
    EOaYlJYmbMdTaSnW

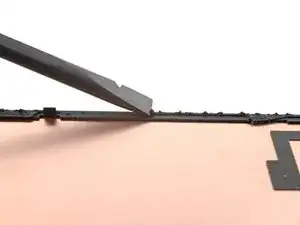

    • Wenn du ein neues Display einbauen willst, dann überspringe diesen Schritt.

    • Wiederhole das Verfahren und beseitige alle Kleberreste vom Displayrand.

    Im Nachhinein sehe ich, dass auf diesem Bild der dünne Kunststoffrahmen am Display klebt. Das war bei mir nach dem Ausbau des Displays aber nicht der Fall, ich hatte den dünnen Kunststoffrahmen dann erst ins Gehäuse gelegt und dann darauf die Klebefolie angebracht. Das war ein Fehler.
    Braucht man dann eigentlich zwei Klebefolien wenn sich der Kunststoffrahemn vom Display gelöst hat? Darauf könnte in der Anleitung mehr eingegangen werden. Sonst war die Anleitung super.

    Kacper Grubalski -

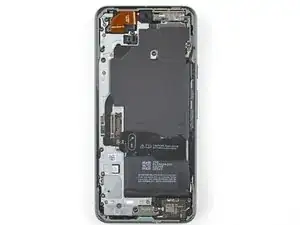

  4. 5EGu3521HPhUCpAT
    5EGu3521HPhUCpAT
    moRjlPsNROPXMXis
    wZwZ35DBDhdCkPcq

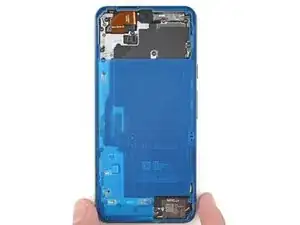

    • Bevor du die Klebefolie befestigst, solltest du zuerst verstehen, wie sie auf den Rahmen passt.

    • Halte die Klebefolie mit der durchsichtigen Schutzfolie nach unten und lege sie probeweise über den Rahmen, um die endgültige Position zu finden.

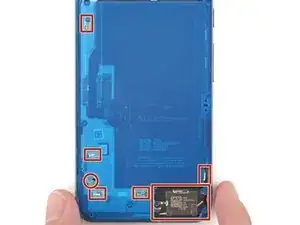

    • Orientiere dich an den Ausschnitten für die Federkontakte sowie des unteren Lautsprechers, um die Klebefolie richtig auszulegen.

  5. hYgvlgh1khnSWRhy

    • Entferne die große durchsichtige Schutzfolie von der Rückseite, um die Klebefläche freizulegen.

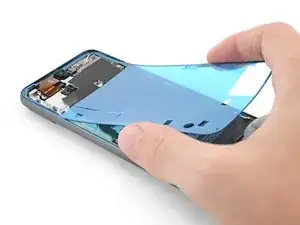

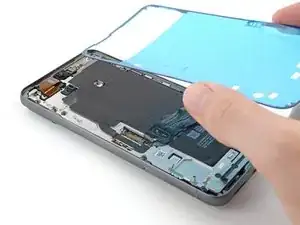

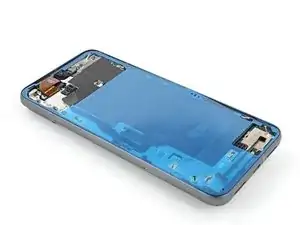

  6. Uhe1e1XoSAYtkFgm
    Uhe1e1XoSAYtkFgm
    1djXTJyEQseASp6F
    3aKvTuwAeQgvPrSM

    • Arbeite bei diesem Schritt sehr sorgfältig! Der Kleber haftet sehr stark, wenn er einmal festklebt, kann er nicht mehr neu ausgerichtet werden. Du musst dann nochmals mit einer neuen Klebefolie anfangen.

    • Lege die Oberkante der Klebefolie sorgfältig auf den Rahmen. Orientiere dich an dem kleinen Wulst am Rahmen.

    • Drücke vorsichtig nach unten um die unteren Ecken festzukleben und lege dann die restliche Folie auf den Rahmen.

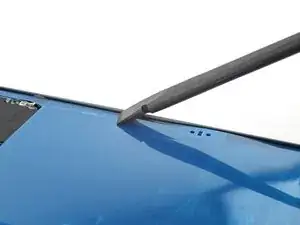

  7. qFEc5iXRLsG2lYLY
    qFEc5iXRLsG2lYLY
    UEkwbMx3knUcmAEU
    4PZZh4lDDM4vDlgF

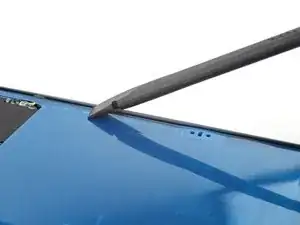

    • Der Kleber muss gut am Rahmen festgedrückt werden, bevor du weitere Schutzfolien abziehen kannst, damit er sich nicht ablöst und verrutscht.

    • Beschädige bei diesem Schritt keine Federkontakte.

    • Schiebe einen Spudger mit dem flachen Ende ganz um den Rand des Rahmens herum und drücke dabei fest nach unten, damit der Kleber gut haftet.

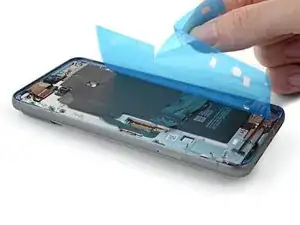

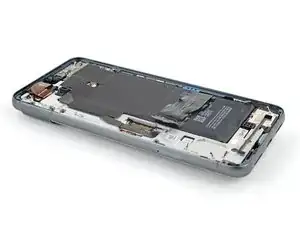

  8. pc4IUNfngvsVkIPA
    pc4IUNfngvsVkIPA
    t1tcmPEcSniX5YXd
    11vFJVjRqVSLuj6Q

    • Fasse die Zuglasche an der oberen linken Ecke der Klebefolie, ziehe sie vorsichtig nach oben und löse die große blaue Schutzfolie ab.

    • Wenn sich die Klebefolie irgendwo abzulösen beginnt, dann lege sie vorsichtig auf den Rahmen zurück und drücke sie mit dem flachen Ende des Spudgers fest.

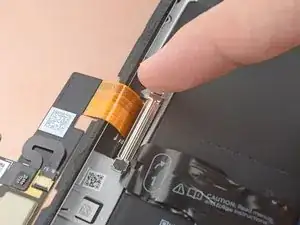

  9. SEATMqIydlPGWG2A
    SEATMqIydlPGWG2A
    m4v2vNtONjqLycCu

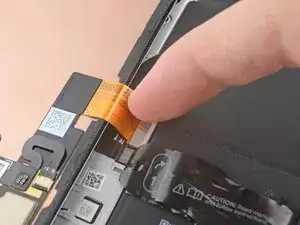

    • Schließe den Druckstecker des Displays wieder an.

    • Montiere die Abdeckung des Displaykabels.

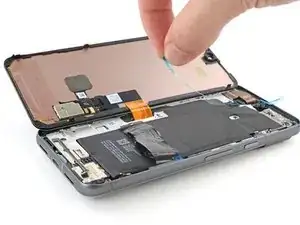

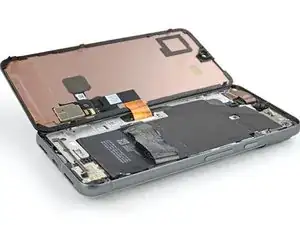

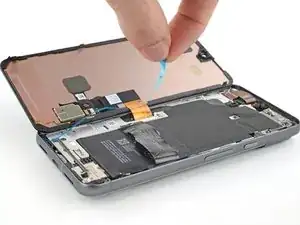

  10. OqTVhN3mcoAL3tkE
    OqTVhN3mcoAL3tkE
    PUfdoJA1VLWcJZhj
    UJDpNeaYSv6AD4GS

    • Die innere Schutzfolie besteht aus zwei separaten Streifen.

    • Fasse eine der Zuglaschen an der rechten Kante der Klebefolie und ziehe die Schutzfolie ab.

    • Verfahre genauso an der anderen Hälfte der inneren Schutzfolie.

    • Wenn sich die Klebefolie zusammen mit der Schutzfolie ablöst, dann lege sie behutsam auf den Rahmen zurück und drücke sie mit dem flachen Ende des Spudgers fest.

  11. WSAtAphFxlPpOoIm

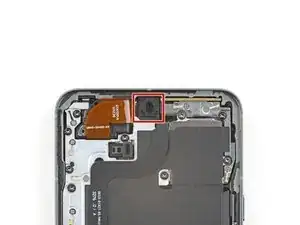

    • Kontrolliere, ob die Frontkamera gut in ihre Vertiefung passt, bevor du das Display befestigst.

    • Wenn du das Display austauschen willst, dann kontrolliere die Öffnung für die Frontkamera und den Ausschnitt für den Sensor am neuen Display. Entferne eventuell noch vorhandene Schutzfolien.

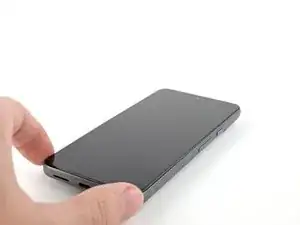

  12. OwOp4Wgq4dNDdFPW
    OwOp4Wgq4dNDdFPW
    DtoK33pDeJpZxxTv

    • Drücke das Display auf den Rahmen.

    • Du solltest es spüren, wenn die Clips einschnappen.

  13. i4EyqVXL4WQXrpqP
    i4EyqVXL4WQXrpqP
    iXanQBkAEMjILclW

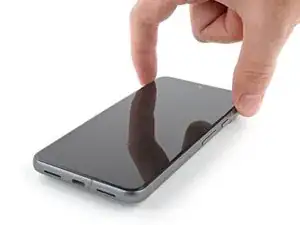

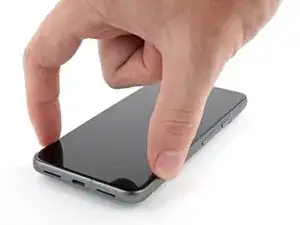

    • Drücke das Display rundherum fest.

  14. IPHMYlUfrOQuKbFT
    IPHMYlUfrOQuKbFT
    JulgixpDFceiROZo
    EHjKgBnlegHp5CXh

    • Dieser Schritt zeigt, wie die Haftung des Klebers noch erhöht werden kann.

    • Damit der Displaykleber besser am Rahmen haftet, muss er gleichmäßig angedrückt werden. Die rückseitige Kameraleiste muss dabei berücksichtigt werden.

    • Wenn du Display-Schraubklemmen hast, kannst du die Kameraleiste aussparen.

    • Lege dein Smartphone mit dem Display nach unten auf eine saubere Arbeitsfläche.

    • Schütze die Rückseite am Rand mit Klebeband, so dass es keine Kratzer bekommt.

    • Platziere Münzen oder ähnlich dicke Gegenstände an den Rändern des Rückseite. Achte darauf, dass sie mindestens genauso dick wie die Kameraleiste sind.

    • Lege einen Stapel von Büchern oder andere schwere Gegenstände auf das Smartphone. Lasse sie dort mindestens eine halbe Stunde lang liegen, am Besten über Nacht.
