Neue Klebefolie am Google Pixel 5 anbringen

Geschrieben von: Chayton Ritter

Kommentare: 5

Neue Klebefolie am Google Pixel 5 anbringen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 30 Minuten

Einleitung

Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.

Diese Anleitung zeigt, wie die Display-Klebefolie im Google Pixel 5 nach einer Reparatur wieder angebracht werden.

Das Display muss vorher ausgebaut worden sein. Wenn das noch nicht passiert ist, dann folge dieser Anleitung.

Werkzeuge

Ersatzteile

Google Pixel 5 Display Adhesive - Genuine

Schritt 1

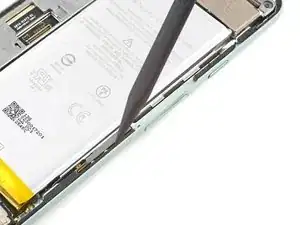

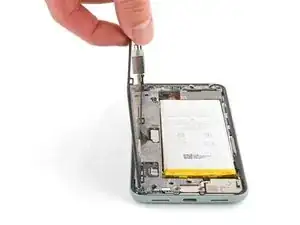

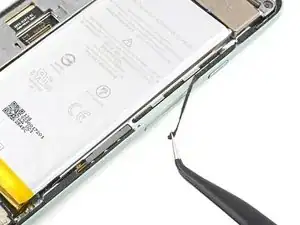

Nimm eine Pinzette und ziehe soviel Kleberreste wie möglich vom Rahmen ab.
Schabe mit dem flachen Ende des Spudgers den restlichen Kleber ab.
Benutze kein Metallwerkzeug, damit würdest du nur den Rahmen beschädigen.

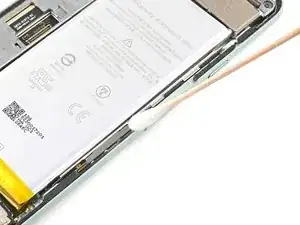

Die Klebeflächen werden besonders gut vorbereitet, wenn du sie jetzt noch mit hochkonzentriertem Isopropylakohol (mindestens 90%ig) reinigst.

Schritt 2

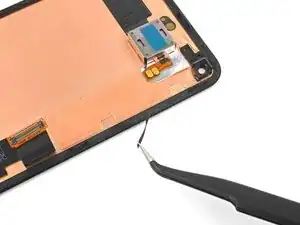

Wiederhole den vorherigen Schritt für das Display.
Benutze keine Metallwerkzeuge, du würdest damit das Display beschädigen.
Verwende keinen Alkohol nahe bei der Halterung für die Frontkamera, sonst löst sich ihr Kleber.

Schritt 3

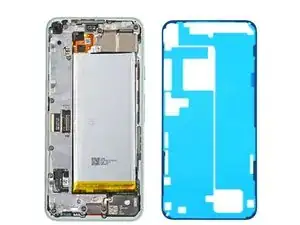

Orientiere dich an den Löchern in der oberen rechten und unteren linken Ecke des Rahmens, um die Klebefolie korrekt auszurichten:
Das obere rechte Loch ist rund.
Das untere linke Loch ist länglich.

Schritt 4

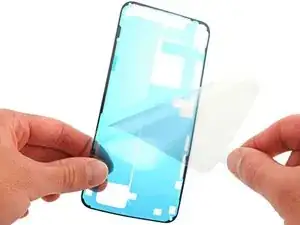

Ziehe die durchsichtige Schutzfolie ab, damit die Klebeflächen für den Rahmen freigelegt werden.

Schritt 5

Arbeite bei diesem Schritt sehr sorgfältig! Der Kleber haftet sehr stark, wenn er einmal festklebt, kann er nicht mehr neu ausgerichtet werden. Falsch aufgeklebte Folie kann dazu führen, dass die Versiegelung nicht funktioniert.

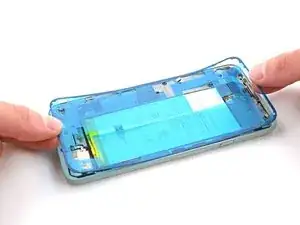

Lege die Klebefolie auf den Rahmen ab.
Beim genauen Ausrichten helfen die Löcher in der unteren linken und oberen rechten Ecke.

Schritt 6

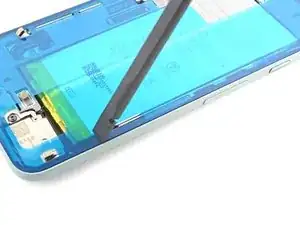

Drücke die Klebefolie mit dem Fingernagel oder dem Spudger auf dem Rahmen fest.
Fahre rund um den Rand herum, damit der Kleber gut am Rahmen haftet.

Schritt 7

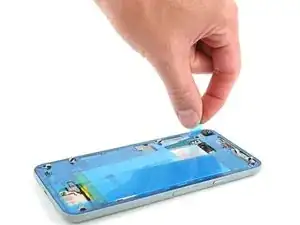

Fasse die blaue Plastikschutzfolie in der Mitte mit den Fingern und ziehe sie vom Smartphone ab.
Es sollte noch ein dünner, mit blauer Schutzfolien bedeckter Rand stehen bleiben.

Schritt 8

Folge der Anleitung zum Displaytausch in umgekehrter Reihenfolge, um das Display wieder anzuschließen.

I forgot to use the screen connector cover. I would add a warning on this step like "Don't forget the screen connector cover after connecting the cable."

Guillermo González de Garibay -

Schritt 9

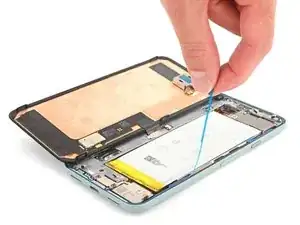

Ziehe die blaue Schutzfolie ab, um den Kleber für den Rand freizulegen.

On the new screen I received, there was a reeaally tiny black plastic tape or protector on the inside of the camera hole on the back of the screen, not easy to see.

Before closing the phone, I've tested the screen and everything and checked for any other blue lining left (like in the guide here). Only once closed I noticed that the front camera wasn't working and saw that something was blocking it from the inside, I thought I had somehow misplaced the camera at first. Once I opened it again, and hopefully didn't brake the screen and was able to reuse the adesive, I saw that black tape on the inside of the camera hole.

I don't know if it's only the screen I received that had this tape, but it's shurely something to watch for.

Lilian Lazarov -

Yep, I almost missed this. Thank you!

Marco Carag -

Schritt 10

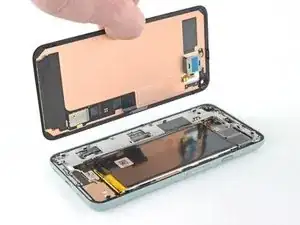

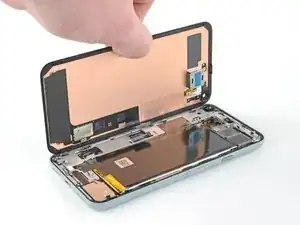

Lege das Display auf den Rahmen auf.

The front facing camera bracket has changed as compared to the original display that came with my Pixel 5. It is no longer a rigid molded part that is glued on but now is flexible has a flap that can cover the camera lens if not installed properly. I am not sure what the best method is as its very hard to access once the display is connected and the screen flipped into position.

Greg Staples -

Schritt 11

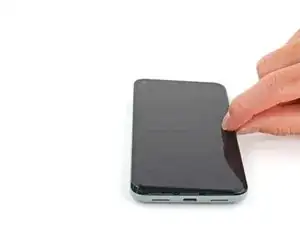

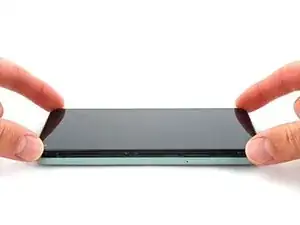

Drücke die Ecken des Displays auf den Rahmen fest.

Schritt 12

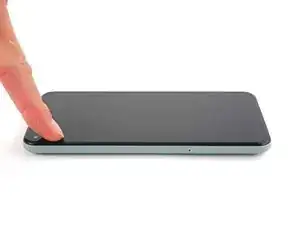

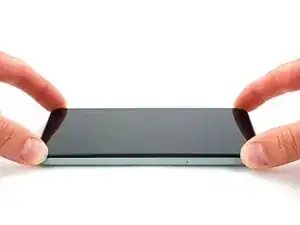

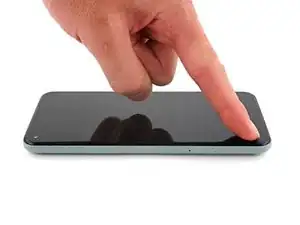

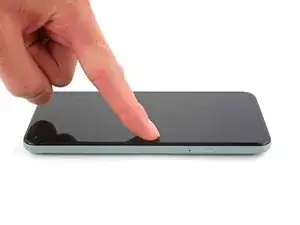

Drücke die Ränder des Displays fest.
Fahre rund um den Rand herum, damit der Kleber gut haftet.
Du kannst das Display um den Rand herum erwärmen, so wird der Kleber weich und haftet noch besser.
