Einleitung
Diese Anleitung zeigt, wie beide Lautsprecher ausgetauscht werden können.
-
-
Entferne die vier Gummistopfen in der Innenseite des Gehäuses mit einem geeigneten Werkzeug.
-
Unter den Stopfen sind silberne Schrauben.
-
Entferne die vier Kreuzschlitzschrauben #00.
-
-
-
Schiebe den äußeren Teil des oberen Gehäuses vom Scharnier an beginnend weg, bis es sich vom inneren Teil trennt.
-
Das Gehäuse löst sich ab, hebe es dann weg.
-
-
-
Lege den 3DS mit dem Boden nach oben. Entferne Game Card, Ohrhörer, Ladekabel, Stylus und was auch sonst noch verbunden ist.
-
-
-
Der Akku befindet sich links. In der Mitte oben ist eine kleine Lücke, hier kannst du mit einem geeigneten Werkzeug (nicht aus Metall!) hebeln.
-
Drücke die SD-Karte mit dem Daumennagel ein, bis es klickt und die Karte teilweise herauskommt. Ziehe sie dann ganz heraus.
-
-
-
Um die Abdeckung abzunehmen musst du sie vorsichtig hoch und weg vom Gelenk heben ( damit die Ohrhörerbuchse frei wird). Schwenke sie dann in Richtung des Gelenks um an die Platinen zu gelangen.
-
-
-
Die beiden Verbinder zu den Flachbandkabel der L/R/ZL/ZR Tasten können mit einer Pinzette gelöst werden. Dann kannst du die Abdeckung ganz entfernen und zur Seite legen.
-
-
-
Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Flachbandkabels zum Schiebepad mit einer Pinzette hoch.
-
[* icon_caution] Vorsicht! Das Kabel ist umgeklappt und geht von der linken Seite in den ZIF-Stecker. Die Verriegelungsklappe des Steckers hebt sich aber von der rechten Seite nach oben. Ein häufiger Fehler ist, dass man versucht, die Klappe auf der gleichen Seite wie das Kabel anzuheben, was den Stecker beschädigen kann.
-
[* red] Schiebe das Flachbandkabel aus dem Anschluss heraus.
-
Möglicherweise ist es einfacher, zuerst das Schiebepad abzuschrauben und zu entfernen und dann zu versuchen, das Kabel zu trennen. Du kannst auch bei der Neuinstallation des Schiebepads zuerst das Kabel wieder anschließen und dann wieder einsetzen.
-
-
-
Hebe das Gehäuse des Schiebepads nach oben und entferne es. Es klemmt vielleicht ein bisschen, sollte aber nicht zu viel Kraft benötigen.
-
-
-
Finde den goldfarbenen Stecker mit dem roten Kabel oben links auf der Hauptplatine. Ziehe den Stecker vorsichtig mit den Fingern nach oben heraus.
-
Löse den Verbinder des einzelnen Flachbandkabels mit der Pinzette.
-
-
-
Löse mit der Pinzette vorsichtig die fünf markierten ZIF Verbinder auf der Hauptplatine.
-
Drei Verbinder haben einen Sicherungsbügel. Klappe ihn hoch und löse die Verbindung.
-
[* yellow] Dieser Flachbandverbinder kann eine Kunststoffklappe haben, die jedoch anders aussieht. Sie ähnelt der Klappe vom Schiebepad. Um das Kabel zu entfernen, hebe die Klappe auf der gegenüberliegenden Seite des Flachbandkabels vorsichtig nach oben.
-
-
-
Schwenke vorsichtig die Hauptplatine um 90° in Richtung des Gelenks um zwei weitere ZIF Verbinder auf der Unterseite der Hauptplatine freizulegen.
-
Beide haben Sicherungsbügel die hochgeklappt werden müssen. Der längere links ist schwarz, der kürzere rechts weiß. Klappe sie hoch und löse die Verbindung.
-
-
-
Entferne die vier Gummistopfen in der Innenseite des Gehäuses mit einem geeigneten Werkzeug.
-
Unter den Stopfen sind silberne Schrauben.
-
Entferne die vier Kreuzschlitzschrauben #00.
-
-
-
Schiebe den äußeren Teil des oberen Gehäuses vom Scharnier an beginnend weg, bis es sich vom inneren Teil trennt.
-
Das Gehäuse löst sich ab, hebe es dann weg.
-
-
-

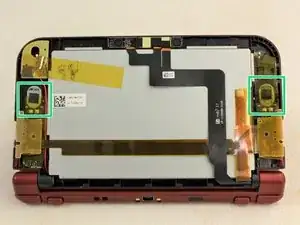

Die beiden Lautsprecher sind auf der linken und rechten Seite der 3DS mit Klebeband befestigt.
-

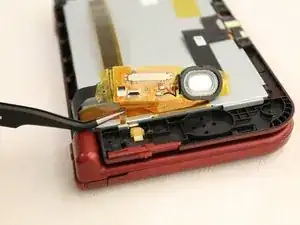

Ziehe das Klebeband langsam vom Lautsprecher ab.
-

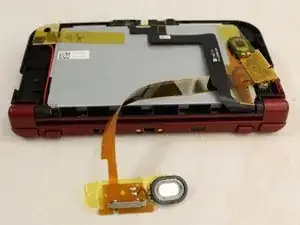

Die Lautsprecher sind noch mit der Hauptplatine verlötet.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
