Nexoc Pad 7 Bildschirm Austausch

Geschrieben von: Theo Mat
  • Kommentare: 0
Nexoc Pad 7 Bildschirm Austausch

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

Keine Schätzung

Einleitung

  1. TLUoQHtDxVhSejFy

    • Schalte das Gerät ab bevor du versuchst es zu öffnen.

    • Drehe die 4 kleinen Kreuzschrauben an der Rückseite des Geräts heraus.

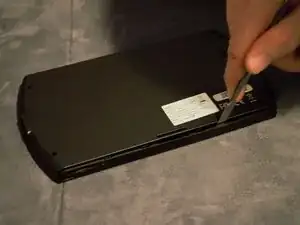

  2. PvmWshDJ16qNdKxB

    • Führe vorsichtig zwischen der Vorder- und Rückseite des Gehäuses einen festen, flachen Gegenstand ein.

    • Bewege diesen Gegenstand vorsichtig zwischen den Gehäuseteilen um diese voneinander zu lösen.

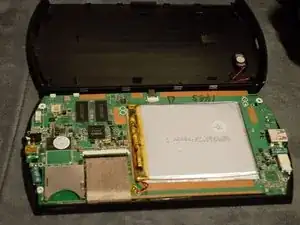

  3. YNYvPsYtVi2A4cjr

    • Die Lötpunkte des Lautsprechers an der Rückseite lösen sich leicht ab.

    • Löse Vorder- und Rückseite voneinander und lege sie auf eine glatte Oberfläche.

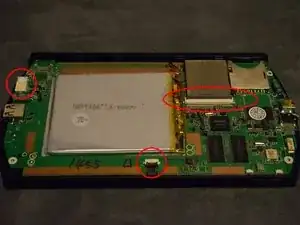

  4. g4BJ2xFCkfBHRLKU
    g4BJ2xFCkfBHRLKU

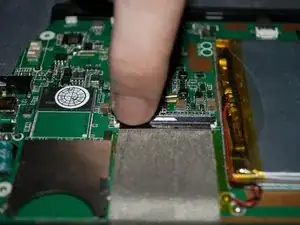

    OI2XiQLZMYGqyOuS

    • Klappe die beiden Klemmen, mit denen die Flachkabel befestigt sind, nach oben um diese zu lösen.

    • Ziehe die Flachkabel vorsichtig hinaus.

    • löse das Kabel auf der Unterseite des Tablets.

    • Das weiße Kabel an der Oberseite sitzt sehr fest, eventuell eine kleine Zange zu Hilfe nehmen.

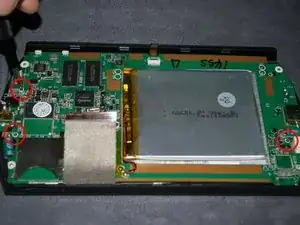

  5. 5CirDKIrxBE1tUnQ

    • Drehe die 3 kleinen Kreuzschrauben aus der Platine.

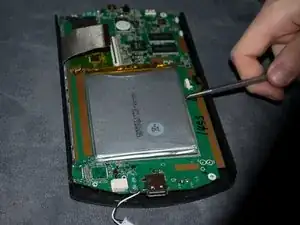

  6. LPeqiZ6gw5FMJZOe
    LPeqiZ6gw5FMJZOe

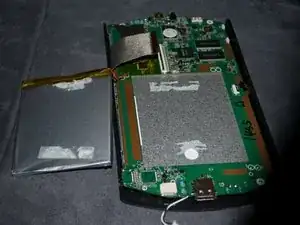

    jJhlUIHtK1ZaLedH

    • Löse mit einem Spachtel den Klebstoff zwischen dem Akku und dem Bildschirm.

    • Der Akku ist nur mit sehr dünnen Lötpunkten an der Platine verlötet.

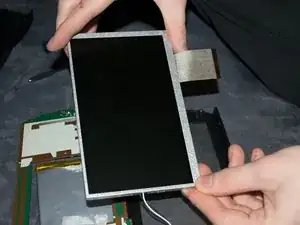

  7. CuMVSHRigiZRdF5y

    • Nimm die Platine und den Akku aus dem Gehäuse.

    • Der Bildschirm lässt sich jetzt herausnehmen.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
